ユー・アール・ディー

高周波電流対応型 CT 高周波電流用・パネル取付型（1KHz～1MHz）

カタログ |

通常単価(税別): 4,463円

税込単価: 4,909円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

【特長】・小型・高周波帯域の電流トランス（CT）です。・最高1MHz・60Aま...

適用電流 (A)
0.01～60
入力電流
交流(AC)
貫通穴 (φ)
5.8
固定方法
パネル取付
変流比
250:1
幅 W (φ)
40
高さ H (φ)
25
幅 W (mm)
10
構造 (mm)
PBT樹脂
適用電源
小型

CTL-6-S-S9-2.5H

CTL-6-S-S9-2.5Hの仕様・寸法情報

適用電流(A)

0.01～60

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

5.8

固定方法

パネル取付

変流比

250:1

幅 W(φ)

高さ H(φ)

幅 W(mm)

構造(mm)

PBT樹脂

適用電源

小型

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

Ta＝25℃

適用電流	0.01～60Arms、R_L＝15Ω
最大許容電流	60Arms連続（1kHz～100kHz 正弦波,R_L＝15Ω）
対応周波数	1kHz～1MHz
出力特性	出力電圧特性図参照
直線性	±3%FS
二次巻数（n）	242±2ターン
二次巻線抵抗	2.6Ω（参考値）
耐電圧	AC2000V（50／60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース、エポキシ片面充填封止
出力端子	＃110、ファストン端子錫メッキ付
ネジ締めトルク	0.3N・m
質量	約11g

高周波アプリケーションでは、小型CTでも二次側には、大電力が発生します。
特に二次側開放では、焼損に至りますので、充分な安全対策を考慮してください。
高周波大電流では、コアロスによる発熱を低減させるため、二次側の負荷抵抗は極力低い値で使用することを、お奨めします。
大電流でのご使用の場合は、周波数により最大許容電流をディレーティングする必要があります。

性能・試験情報

出力電圧特性

高周波電流対応型 CT 高周波電流用・パネル取付型（1KHz～1MHz）性能01

周波数特性

高周波電流対応型 CT 高周波電流用・パネル取付型（1KHz～1MHz）性能02

型番リスト

表示件数

型番

CTL-6-S-S9-2.5H

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,463円

( 4,909円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・小型・高周波帯域の電流トランス（CT）です。
・最高1MHz・60Aまでの電流を非接触で検出でき、電流線に対してほとんど負荷になりません。
・インバータ・電磁調理器・高周波スイッチング電源などの交流高周波電流の検出・制御に応用できます。

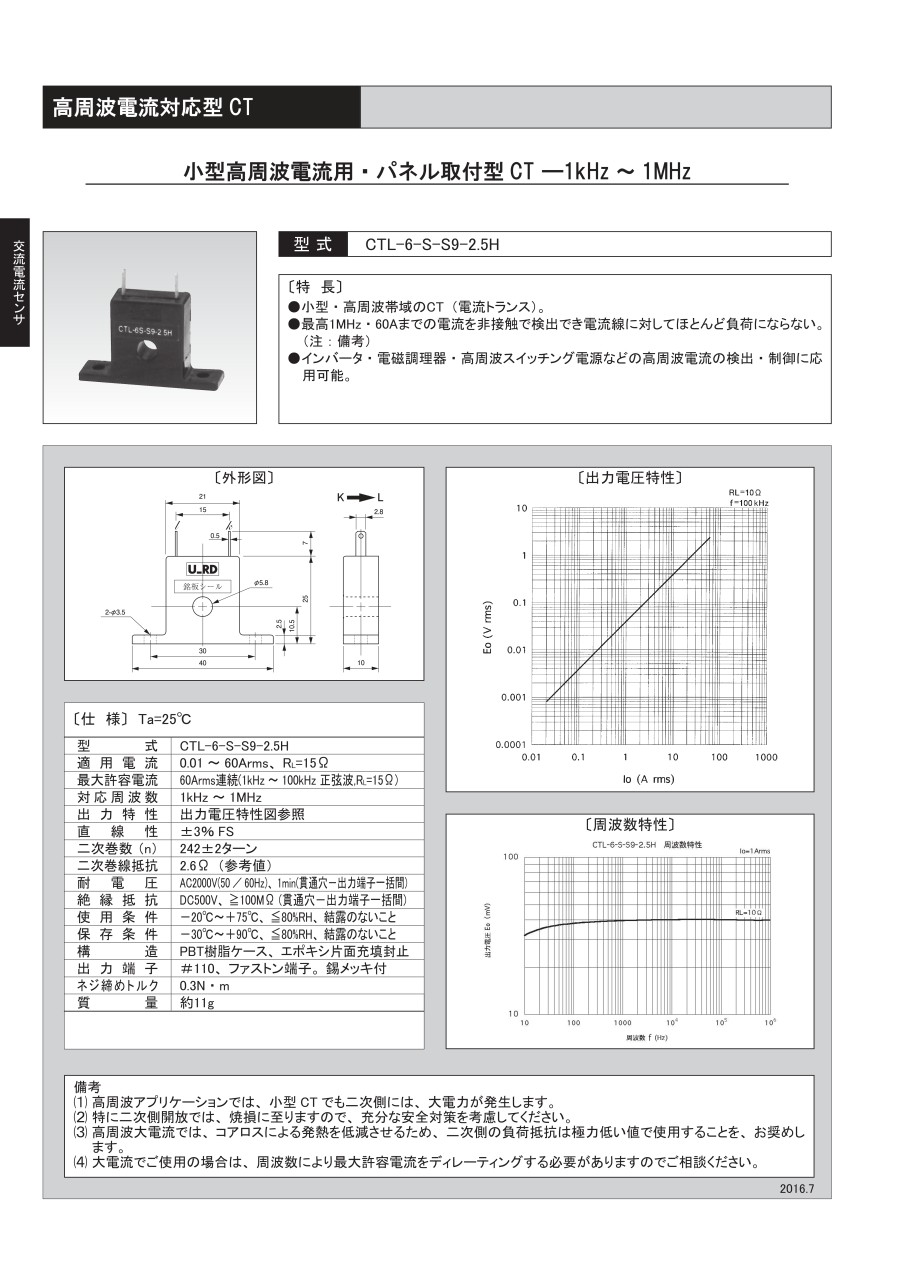

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高周波電流対応型 CT 高周波電流用・パネル取付型（1KHz～1MHz）の型番CTL-6-S-S9-2.5Hのページです。型番CTL-6-S-S9-2.5Hに関する仕様情報を記載しております。
