ユー・アール・ディー

分割・クランプ型センサクランプ式交流電流センサ

Name: 分割・クランプ型センサ クランプ式交流電流センサ
Brand: ユー・アール・ディー
SKU: 221000835461
Rating: 3.6 (3 reviews)

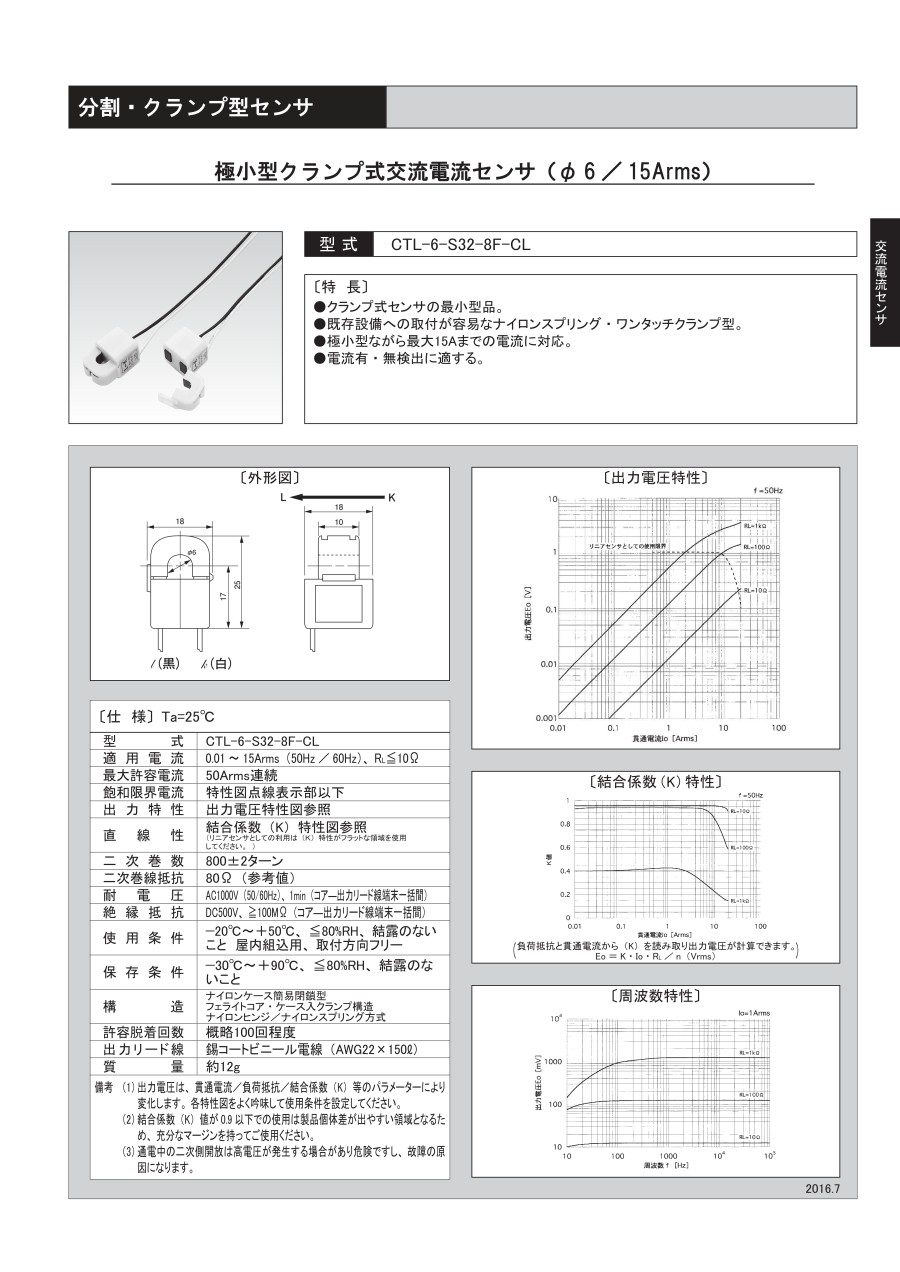

カタログ |

通常単価(税別): 1,740円～5,426円

税込単価: 1,914円～5,969円

通常出荷日：在庫品1日目当日出荷可能

クランプ式センサの最小型品。既存設備への取付けが容易なナイロンスプリング・ワンタッチクランプ型。

3.63.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ユー・アール・ディー

分割・クランプ式極小型交流電流センサ（Φ7/40Arms）

通常価格(税別)： 2,384円 (税込価格：2,622円)

通常出荷日：5 日目

よく一緒に見られています

ユー・アール・ディー

平均値整流型電流変換器クランプ式センサ・変換器一体型電流変換器 5A～500A

通常価格(税別)： 4,339円 (税込価格：4,773円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CTL-6-S32-8F-CL

CTL-10-CLS

CTL-16-CLS

CTL-24-CLS, CTL-24-CLSF

CTL-36-CLS

製品仕様

CTL-6-S32-8F-CL

型式	CTL-6-S32-8F-CL
適用電流	0.01～15Arms （50／60Hz）、R_L≦10Ω
最大許容電流	50Arms連続
飽和限界電流	特性図点線表示部以下
出力特性	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数	800±2ターン
二次巻線抵抗	80Ω （参考値）
耐電圧	AC1000V（50/60Hz）、1min（コア-出力リード線端末一括間）
絶縁抵抗	DC500V、≧100MΩ （コア-出力リード線端末一括間）
使用条件	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	ナイロンケース簡易閉鎖型フェライトコア・ケース入クランプ構造ナイロンヒンジ／ナイロンスプリング方式
許容脱着回数	概略100回程度
出力リード線	錫コートビニール電線（AWG22X150L）
質量	約12g

Ta=25℃

備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。

CTL-10-CLS,CTL-16-CLS

型式	CTL-10-CLS	CTL-16-CLS
適用電流	0.01～80Arms （50／60Hz）、R_L≦10Ω	0.01～120Arms （50／60Hz）、R_L≦10Ω
最大許容電流	120Arms連続	300Arms連続
飽和限界電流	特性図点線表示部以下	特性図点線表示部以下
出力特性	1V±2%/50A （50/60Hz, R_L=60Ω）	2000mV±2%/100A （50/60Hz, R_L=60Ω）
直線性	±1%/FS （50/60Hz, R_L=60Ω）	±1%/FS （50/60Hz, R_L=60Ω）
公称変流比	3000:1	3000:1
二次巻線抵抗	400Ω （参考値）	280Ω （参考値）
出力保護	7.5Vpクランプ素子内蔵	7.5Vpクランプ素子内蔵
耐電圧	AC1000V（50/60Hz）、 1min（コア-出力コネクタ端子一括間）	AC1000V（50/60Hz）, 1min（コア-出力コネクタ端子一括間）
絶縁抵抗	DC500V、≧100MΩ （コア-出力コネクタ端子一括間）	DC500V、≧100MΩ （コア-出力コネクタ端子一括間）
使用条件	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと
構造	ナイロンケース簡易閉鎖型フェライトコア・ケース入クランプ構造ナイロンヒンジ／ナイロンスプリング方式	ナイロンケース簡易閉鎖型フェライトコア・ケース入クランプ構造ナイロンヒンジ／ナイロンスプリング方式
許容脱着回数	概略100回程度	概略100回程度
出力リード線	UL1007ビニール電線（AWG22X150L）	UL1007ビニール電線（AWG22X150L）
出力コネクタ	ピンコンタクト : SYM-001T-P0.6 リセプタクルハウジング : SMR-02V （日本圧着端子製造㈱）	ピンコンタクト : SYM-001T-P0.6 リセプタクルハウジング : SMR-02V （日本圧着端子製造㈱）
適合端子	ソケットコンタクト : SHF-001T-0.8BS プラグハウジング : SMP-02V-BC、NC （日本圧着端子製造㈱）（付属しません）	ソケットコンタクト : SHF-001T-0.8BS プラグハウジング : SMP-02V-BC、NC （日本圧着端子製造㈱）（付属しません）
質量	約45g	約 70g

Ta=25℃

備考
（1）接合面に衝撃的な力がかかると、内部フェライトコアが折損することがあります。
（2）リード線には1kg以上の無理な引張力がかからないようにしてください。
（3）出力電線の延長は別売の延長ケーブルを用意してあります。
（4）製品の仕様・検査等の記載内容において、特別に記述が無い場合は常温・常湿・その他異常や振動の無い環境での測定を基準としたものです。
（5）屋外暴露では使用することはできません。
（6）万一、誤って活線状態で配線してしまった場合には開放保護素子により±7.5Vpで電圧がクランプされますが、二次側感電保護を目的としており開放状態での配線を容認するものではありません。

CTL-24-CLS,CTL-36-CLS

型式	CTL-24-CLS	CTL-36-CLS
適用電流	0.1～300Arms （50／60Hz）、R_L≦10Ω	0.1～500Arms （50／60Hz）、R_L≦5Ω
最大許容電流	360Arms連続	600Arms連続
出力特性	1500mV±2%/300A （50/60Hz, R_L=10Ω）	1250mV±2%/500A （50/60Hz, R_L=5Ω）
直線性	±1%FS/300A （50/60Hz, R_L=10Ω）	±1%FS/500A （50/60Hz, R_L=5Ω）
公称変流比	2000:1	2000:1
二次巻線抵抗	70Ω （参考値）	33Ω （参考値）
出力保護	3.0Vpクランプ素子内蔵	3.0Vpクランプ素子内蔵
耐電圧	AC2000V（50/60Hz）、 1min（コア-出力リード線端末一括間）	AC2000V（50/60Hz）、 1min（コア-出力リード線端末一括間）
絶縁抵抗	DC500V、≧100MΩ （コア-出力リード線端末一括間）	DC500V、≧100MΩ （コア-出力リード線端末一括間）
使用条件	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと
構造	ナイロンケース簡易閉鎖型ナイロンヒンジ／ナイロンスプリング方式	ナイロンケース簡易閉鎖型ナイロンヒンジ／ナイロンスプリング方式
許容脱着回数	概略100回程度	概略100回程度
出力リード線	UL1007ビニール電線（AWG18X200L）	UL1007ビニール電線（AWG18X200L）
質量	約180g	約300g

Ta=25℃

備考
（1）コア接合面は防錆処理してありますが、万一、錆が発生した場合は、CRC-556（市販品）スプレーで錆落としを行い、再塗布することで復旧できます。
（2）リード線には1kg以上の無理な引張力がかからないようにしてください。
（3）製品の仕様・検査等の記載内容において、特別に記述が無い場合は常温・常湿・その他異常や振動の無い環境での測定を基準としたものです。
（4）屋外暴露では使用することはできません。
（5）万一、誤って活線状態で配線してしまった場合には開放保護素子により±3.0Vpで電圧がクランプされますが、二次側感電保護を目的としており開放状態での配線を容認するものではありません。
（6）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

CTL-24-CLSF

型式	CTL-24-CLSF
適用電流	0.01～200Arms （50／60Hz）、R_L≦10Ω
最大許容電流	300Arms連続
飽和限界電流	特性図点線表示部以下
出力特性	2970mV±2%/150A （50/60Hz, R_L=60Ω）
直線性	±1%FS/150A （50/60Hz, R_L=60Ω）
公称変流比	3000:1
二次巻線抵抗	170Ω （参考値）
出力保護	7.5Vpクランプ素子内蔵
耐電圧	AC2000V（50/60Hz）、1min（コア-出力リード線端末一括間）
絶縁抵抗	DC500V、≧100MΩ （コア-出力リード線端末一括間）
使用条件	-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	ナイロンケース簡易閉鎖型フェライトコア・ケース入クランプ構造ナイロンヒンジ／ナイロンスプリング方式
許容脱着回数	概略100回程度
出力リード線	UL1007ビニール電線（AWG18X200L）
質量	約140g

Ta=25℃

備考
（1）接合面に衝撃的な力がかかると、内部フェライトコアが折損することがあります。
（2）リード線には1kg以上の無理な引張力がかからないようにしてください。
（3）製品の仕様・検査等の記載内容において、特別に記述が無い場合は常温・常湿・その他異常や振動の無い環境での測定を基準としたものです。
（4）屋外暴露では使用することはできません。
（5）万一、誤って活線状態で配線してしまった場合には開放保護素子により±7.5Vpで電圧がクランプされますが、二次側感電保護を目的としており開放状態での配線を容認するものではありません。

性能・試験情報

出力電圧特性

CTL-6-S32-8F-CL

CTL-10-CLS

CTL-16-CLS

CTL-24-CLS

CTL-24-CLSF

CTL-36-CLS

結合係数（K）特性

CTL-6-S32-8F-CL

CTL-10-CLS

CTL-16-CLS

CTL-24-CLS

CTL-24-CLSF

:CTL-36-CLS

周波数特性

CTL-6-S32-8F-CL

CTL-10-CLS

CTL-16-CLS

CTL-24-CLS

CTL-24-CLSF

:CTL-36-CLS

型番リスト

表示件数

型番

適用電流

(A)

貫通穴

(φ)

二次巻数(ターン) n

(A)

変流比

幅 W

(φ)

高さ H

(φ)

幅 W

(mm)

適用電源

電圧

(V)

最小発注数量

0.01～15	6	800	-	18	25	18	極小型	-	1個
0.01～80	10	3000	3000:1	23	38.5	26	超小型	-	1個
0.01～120	16	3000	3000:1	29	44.5	31	小型	-	1個
0.1～300	24	-	2000:1	45	64	34	中型	電力機器用	1個
0.01～200	24	3000	3000:1	45	64	34	中型	大電流	1個
0.1～500	36	-	2000:1	57	80	38	大型	電力機器用	1個

通常単価(税別) (税込単価)	通常出荷日

1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
2,044円 ( 2,248円 )	在庫品1日目当日出荷可能
3,298円 ( 3,628円 )	在庫品1日目当日出荷可能
4,051円 ( 4,456円 )	在庫品1日目当日出荷可能
4,427円 ( 4,870円 )	在庫品1日目当日出荷可能
5,426円 ( 5,969円 )	在庫品1日目当日出荷可能
