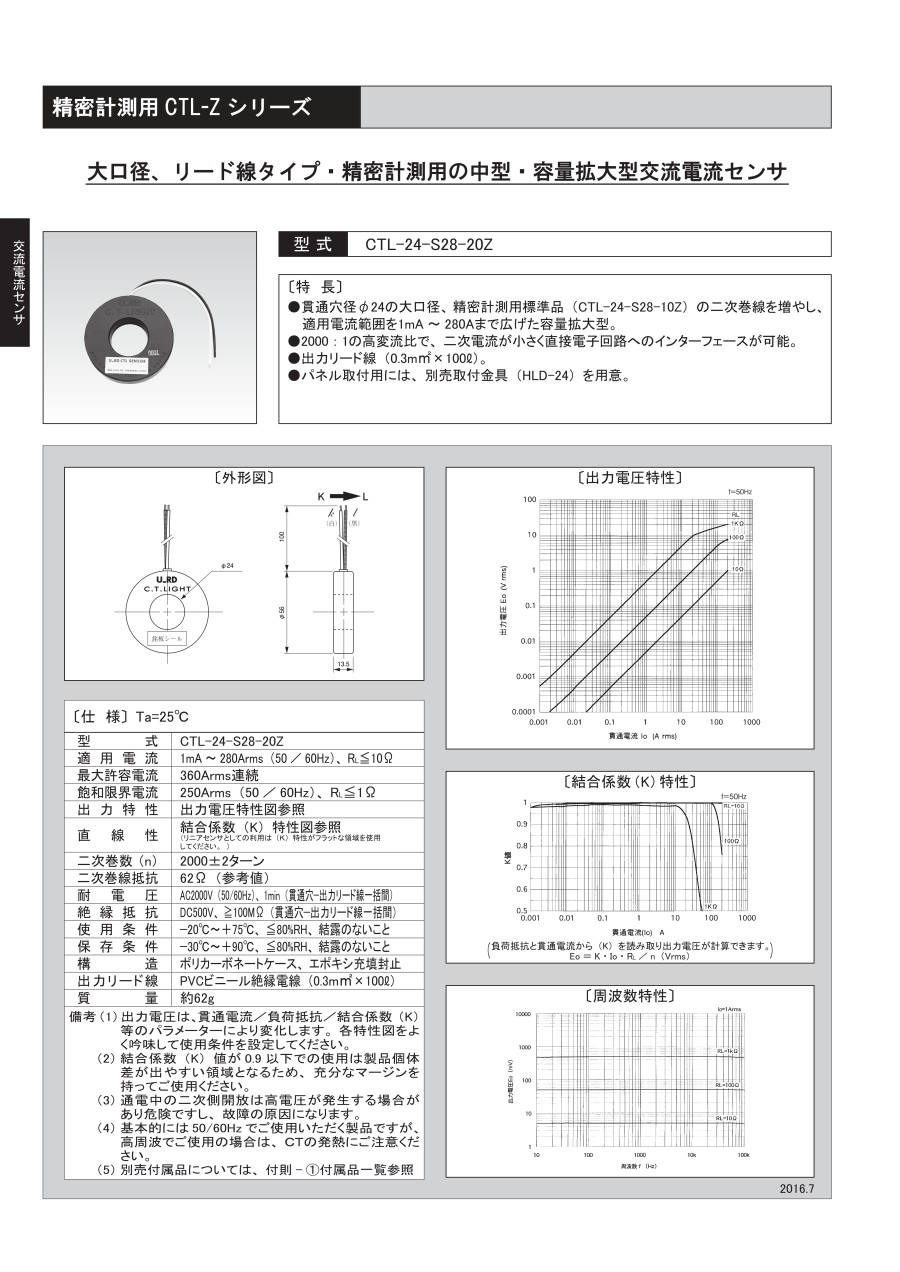

精密計測用 CTL-Zシリーズ 大口径、交流電流センサ
- 通常単価(税別)
- 3,617円～4,518円
- 税込単価
- 3,979円～4,970円
【特長】■CTL-24-S28-10Z・貫通穴径φ24の大口径、精密計測用の標準センサ。・高透磁率パー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
CTL-24-S28-10Z
CTL-24-S28-20Z
製品仕様
- Ta=25℃
| 型番 | CTL-24-S28-10Z | CTL-24-S28-20Z |
|---|---|---|
| 適用電流 | 1mA～80Arms（50／60Hz）、RL≦10Ω | 1mA～280Arms（50／60Hz）、RL≦10Ω |
| 最大許容電流 | 330Arms連続 | 360Arms連続 |
| 飽和限界電流 | 200Arms（50／60Hz）、RL≦1Ω | 250Arms（50／60Hz）、RL≦1Ω |
| 出力特性 | 出力電圧特性図参照 | |
| 直線性 | 結合係数（K）特性図参照 （リニアセンサとして利用は（K）特性がフラットな領域を使用してください。） | |
| 二次巻数（n） | 1000±2ターン | 2000±2ターン |
| 二次巻線抵抗 | 18Ω（参考値） | 62Ω（参考値） |
| 耐電圧 | AC2000V（50／60Hz）、1min（貫通穴-出力リード線一括間） | |
| 絶縁抵抗 | DC500V、≧100MΩ（貫通穴-出力リード線一括間） | |
| 使用条件 | -20℃～+75℃、≦80%RH、結露のないこと。 | |
| 保存条件 | -30℃～+90℃、≦80%RH、結露のないこと。 | |
| 構造 | ポリカーボネートケース、エポキシ充填封止 | |
| 出力リード線 | PVCビニール絶縁電線 （0.3mm2×100L） | |
| 質量 | 約60g | 約62g |
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
性能・試験情報
出力電圧特性
CTL-24-S28-10Z
CTL-24-S28-20Z
結合係数（K）特性
CTL-24-S28-10Z
CTL-24-S28-20Z
負荷抵抗と貫通電流から（K）を読み取り出力電圧が計算できます。
Eo=K・Io・RL／n（Vrms）
周波数特性
CTL-24-S28-10Z
CTL-24-S28-20Z
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,617円 ( 3,979円 ) | 在庫品1日目当日出荷可能 |
4,518円 ( 4,970円 ) | 5日目 |
詳細情報
基本情報
【特長】
■CTL-24-S28-10Z
・貫通穴径φ24の大口径、精密計測用の標準センサ。
・高透磁率パーマロイコアの採用で、1mA～80Aのワイドレンジをカバー。
・1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。
・出力リード線は、ビニール線（0.3mm2×100ℓ）。
・パネル取付用には、別売取付金具（HLD-24）が用意されています。
■CTL-24-S28-20Z
・貫通穴径φ24の大口径、精密計測用標準品（CTL-24-S28-10Z）の二次巻線を増やし、適用電流範囲を1mA～280Aまで広げた容量拡大型。
・2000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。
・寸法形状は、標準品と完全互換。
・出力リード線は、ビニール線（0.3mm2×100ℓ）。
・パネル取付用には、別売取付金具（HLD-24）が用意されています。
