未確定：候補が2型番あります。
ユー・アール・ディー

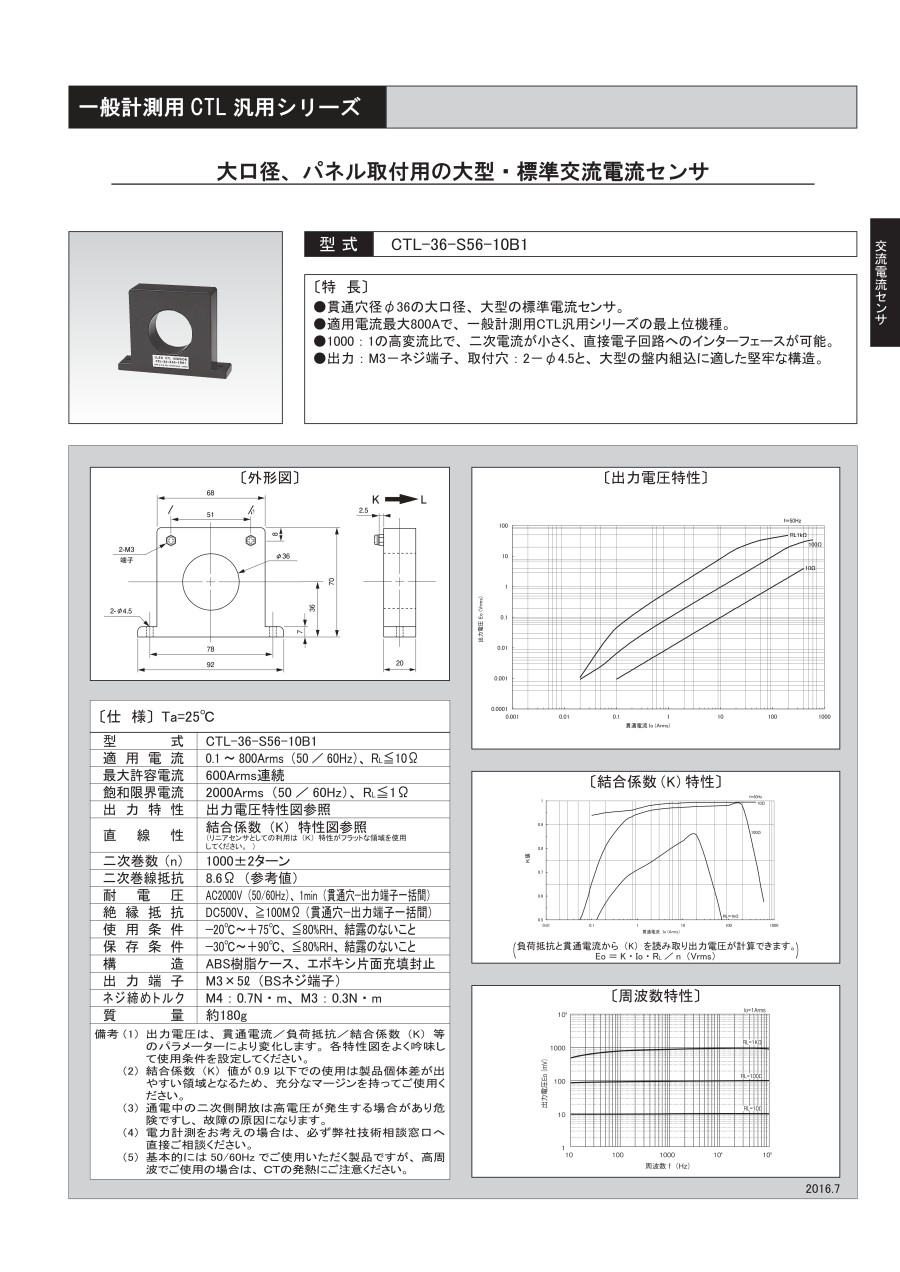

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ
通常単価(税別)
5,401円～5,954円
税込単価
5,941円～6,549円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

汎用直流電流センサ・一次巻線付 プリント板取付用/＋12V電源対応

ユー・アール・ディー

汎用直流電流センサ・一次巻線付 プリント板取付用/＋12V電源対応
5
通常価格(税別)： 2,722円 (税込価格：2,994円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

汎用直流電流センサ・貫通型 パネル取付用/＋8V～＋16V電源対応

ユー・アール・ディー

汎用直流電流センサ・貫通型 パネル取付用/＋8V～＋16V電源対応
4
通常価格(税別)： 8,458円 (税込価格：9,304円)

通常出荷日：在庫品1日目

【特長】・貫通穴径φ36の大口径、大型の標準電流センサ。・適用電流最大800A...

詳細情報を確認する
未確定：候補が2型番あります。
数量：

商品情報

外形図

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 外形図

製品仕様

型式CTL-36-S56-10B1CTL-36-S56-20
適用電流0.1～800Arms（50／60Hz）、RL≦10Ω0.1～800Arms（50／60Hz）、RL≦10Ω
最大許容電流600Arms連続800Arms連続
飽和限界電流2,000Arms（50／60Hz）、RL≦1Ω2,000Arms（50／60Hz）、RL≦1Ω
出力特性出力電圧特性図参照出力電圧特性図参照
直線性結合係数（K）特性図参照
（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）		結合係数（K）特性図参照
（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）1000±2ターン2000±2ターン
二次巻線抵抗8.6Ω（参考値）43Ω（参考値）
耐電圧AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗DC500V、≧100MΩ以上（貫通穴-出力端子一括間）DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件-20℃～+75℃、≦80%RH、結露のないこと-20℃～+75℃、≦80%RH、結露のないこと
保存条件-30℃～+90℃、≦80%RH、結露のないこと-30℃～+90℃、≦80%RH、結露のないこと
構造ABS樹脂ケース、エポキシ片面充填封止ABS樹脂ケース、エポキシ片面充填封止
出力端子M3×5L（BSネジ端子）M3×5L（BSネジ端子）
ネジ締めトルクM4：0.7N・m、M3：0.3N・mM4：0.7N・m、M3：0.3N・m
質量約180g約180g

Ta=25℃

備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 出力電圧特性

CTL-36-S56-10B1

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 出力電圧特性

CTL-36-S56-20

結合係数（K）特性

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 結合係数(K)特性

CTL-36-S56-10B1

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 結合係数(K)特性

CTL-36-S56-20

周波数特性

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 周波数特性

CTL-36-S56-10B1

一般計測用 CTL汎用シリーズ 大口径、パネル取付用交流電流センサ 周波数特性

CTL-36-S56-20

型番リスト

表示件数
  • 1
    • 型番
    CTL-36-S56-10B1
    CTL-36-S56-20

    二次巻数(ターン) n

    (A)

    電圧

    (V)

    		最小発注数量
    1000
    標準
    1個
    2000
    高変流比
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,401円
    ( 5,941円 )
    9日目
    5,954円
    ( 6,549円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・貫通穴径φ36の大口径、大型の標準電流センサ。
    ・適用電流最大800Aで一般計測用CTL汎用シリーズへの最上位機種。
    ・1000:1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。
    ・出力：M3-ネジ端子、取付穴：2-φ4.5と、大型の盤内組込に適した堅牢な構造。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
