一般計測用 CTL汎用シリーズプリント板、パネル取付両用交流電流センサ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,986円～3,924円

税込単価: 3,285円～4,316円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：5 日目～

貫通穴径φ12の中型電流センサの標準品。40mm角のコンパクトな形状ながら、最...

入力電流
交流(AC)
貫通穴 (φ)
12
固定方法
基板取付
幅 W (φ)
40
高さ H (φ)
40
幅 W (mm)
15
構造 (mm)
PBT樹脂
適用電源
中型

ご注意

本品は基盤取付・パネル取付両用となります。パネル取付の際には別途取付金具(HLD-12A)が必要となります。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式	CTL-12-S36-10	CTL-12-S56-10	CTL-12-S56-20
適用電流	0.1～280Arms（50／60Hz）、R_L≦10Ω	0.1～300Arms（50／60Hz）、R_L≦10Ω	0.1～320Arms（50／60Hz）、R_L≦10Ω
最大許容電流	240Arms連続	220Arms連続	260Arms連続
飽和限界電流	400Arms（50／60Hz）、R_L≦1Ω	600Arms（50／60Hz）、R_L≦1Ω	800Arms（50／60Hz）、R_L≦1Ω
出力特性	出力電圧特性図参照	出力電圧特性図参照	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）	1000±2ターン	1000±2ターン	2000±2ターン
二次巻線抵抗	35Ω（参考値）	40Ω（参考値）	118Ω（参考値）
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力端子一括間）	DC500V、≧100MΩ（貫通穴-出力端子一括間）	DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと	-20℃～+75℃、≦80%RH、結露のないこと	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース、エポキシ片面充填封止	PBT樹脂ケース、エポキシ片面充填封止	PBT樹脂ケース、エポキシ片面充填封止
出力端子	φ2.36×9L（丸ピン）、錫メッキ付	φ2.36×9L（丸ピン）、錫メッキ付	φ2.36×9L（丸ピン）、錫メッキ付
ネジ締めトルク	0.3N・m	0.3N・m	0.3N・m
質量	約56g	約68g	約70g

Ta=25℃

備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9 以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

CTL-12L-S36-10

CTL-12L-S56-10

CTL-12L-S56-20

結合係数（K）特性

CTL-12L-S36-10

CTL-12L-S56-10

CTL-12L-S56-20

周波数特性

CTL-12L-S36-10

CTL-12L-S56-10

CTL-12L-S56-20

型番リスト

表示件数

型番

CTL-12-S36-10

CTL-12-S56-20

適用電流

(A)

二次巻数(ターン) n

(A)

電圧

(V)

最小発注数量

0.1～280	1000	標準	1個
0.1～320	2000	大出力	1個

通常単価(税別) (税込単価)	通常出荷日

2,986円 ( 3,285円 )	在庫品1日目当日出荷可能
3,924円 ( 4,316円 )	5日目

詳細情報

基本情報

基本情報

貫通穴径φ12の中型電流センサの標準品。40mm角のコンパクトな形状ながら、最大280Aまでのワイドレンジをカバーする、もっとも汎用性の高い電流センサです。

ご注意

本品は基盤取付・パネル取付両用となります。パネル取付の際には別途取付金具(HLD-12A)が必要となります。

カタログ

商品TOP

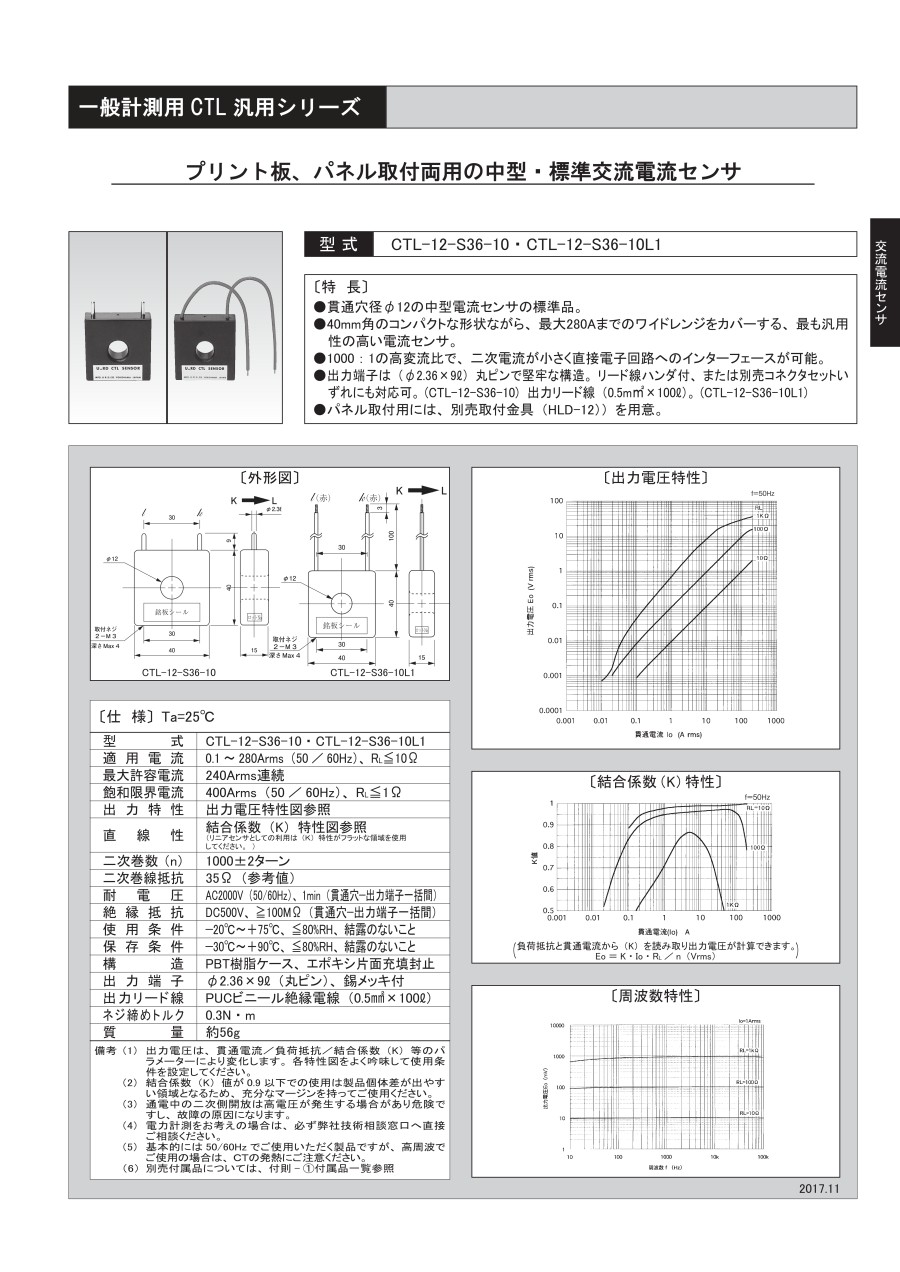

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
