ユー・アール・ディー

一般計測用 CTL汎用シリーズ出力リード線タイプ小型化交流電流センサ

カタログ |

通常単価(税別): 1,862円～2,064円

税込単価: 2,048円～2,270円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

【特長】・貫通穴φ12を確保しながら、外形・重量をスリム化した小型化設計。・出...

入力電流
交流(AC)
貫通穴 (φ)
12
固定方法
固定なし
幅 W (φ)
30
高さ H (φ)
30
幅 W (mm)
11
構造 (mm)
PBT樹脂

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式	CTL-12L-8	CTL-12L-10	CTL-12L-30・CTL-12L-1
適用電流	0.1～120Arms（50／60Hz）、R_L≦10Ω	0.1～150Arms（50／60Hz）、R_L≦10Ω	0.1～180Arms（50／60Hz）、R_L≦10Ω
最大許容電流	180Arms連続	180Arms連続	200Arms連続
出力特性	出力電圧特性図参照	出力電圧特性図参照	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）	800±2ターン	1000±2ターン	3000±2ターン
二次巻線抵抗	18Ω（参考値）	29Ω（参考値）	210Ω（参考値）
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）	AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）	AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力リード線一括間）	DC500V、≧100MΩ（貫通穴-出力リード線一括間）	DC500V、≧100MΩ（貫通穴-出力リード線一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと	-20℃～+75℃、≦80%RH、結露のないこと	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース	PBT樹脂ケース	PBT樹脂ケース
出力リード線	UL1007ビニール電線（AWG26×140L）	UL1007ビニール電線（AWG26×140L）	UL1007ビニール電線（AWG26×140L）
質量	約20g	約20g	約20g

Ta=25℃

備考
（1）設置方向フリーです。固定する場合は結束バンドで締結します。
（2）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（3）基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

CTL-12L-8

CTL-12L-10

CTL-12L-30

結合係数（K）特性

CTL-12L-8

CTL-12L-10

CTL-12L-30

周波数特性

CTL-12L-8

CTL-12L-10

CTL-12L-30

型番リスト

表示件数

型番

CTL-12L-8

CTL-12L-10

CTL-12L-30

適用電流

(A)

二次巻数(ターン) n

(A)

最小発注数量

0.1～120	800	1個
0.1～150	1000	1個
0.1～180	3000	1個

通常単価(税別) (税込単価)	通常出荷日

1,862円 ( 2,048円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	5日目
2,064円 ( 2,270円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・貫通穴φ12を確保しながら、外形・重量をスリム化した小型化設計。
・出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易です。
・PC板取付用ピン端子構造も、OEM扱いで対応可能です。

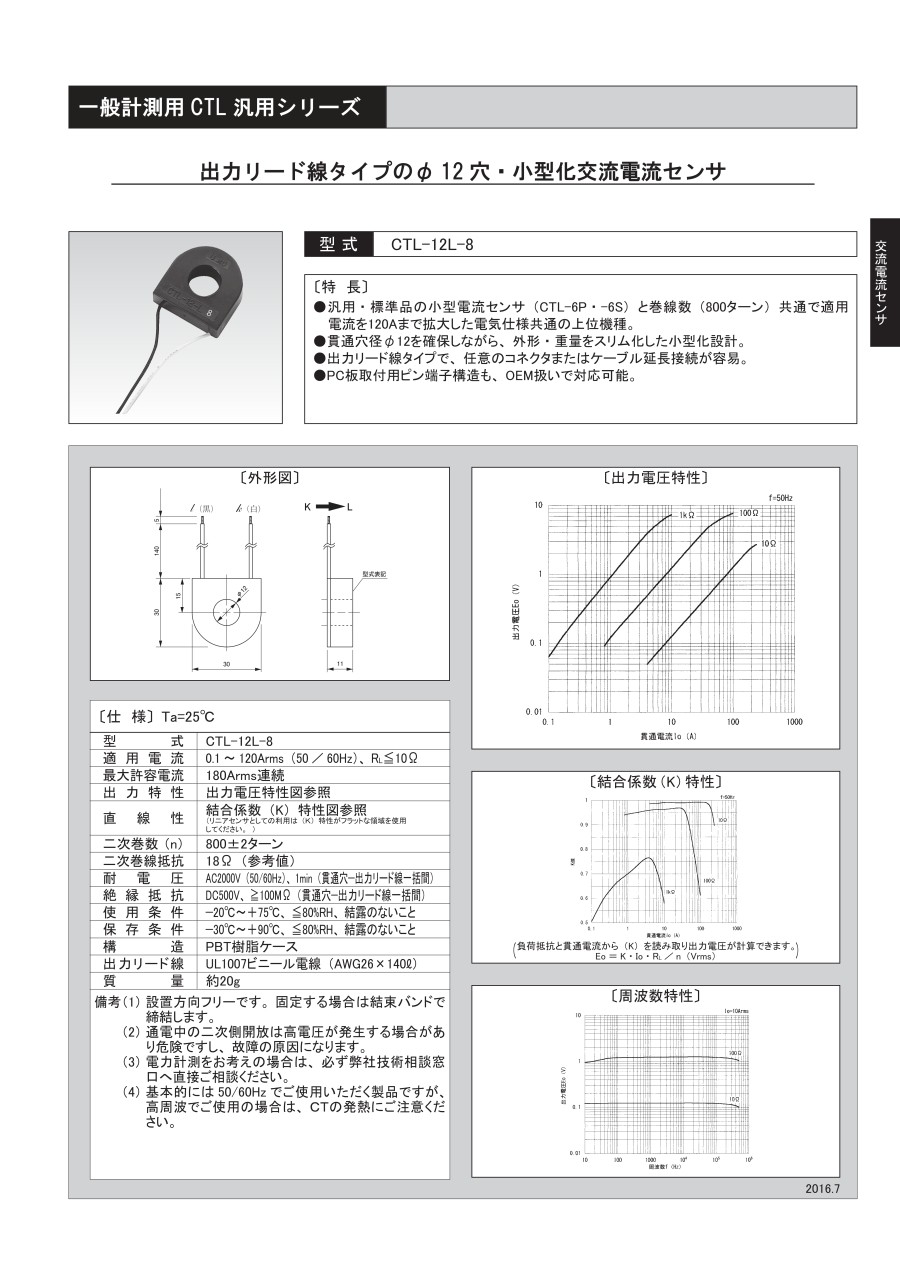

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
