一般計測用 CTL汎用シリーズパネル取付用交流電流センサ

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 2,470円

税込単価: 2,717円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

【特長】・ヒータ・モータなど、一般産業機械用の汎用タイプ。・生産累計100万個...

適用電流 (A)
0.1～80
入力電流
交流(AC)
貫通穴 (φ)
5.8
固定方法
パネル取付
二次巻数(ターン) n (A)
800
幅 W (φ)
40
高さ H (φ)
25
幅 W (mm)
10
構造 (mm)
PBT樹脂
適用電源
小型
電圧 (V)
標準

CTL-6-S-H

CTL-6-S-Hの仕様・寸法情報

適用電流(A)

0.1～80

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

5.8

固定方法

パネル取付

二次巻数(ターン) n(A)

800

幅 W(φ)

高さ H(φ)

幅 W(mm)

構造(mm)

PBT樹脂

適用電源

小型

電圧(V)

標準

商品情報
型番リスト
詳細情報
カタログ

商品情報

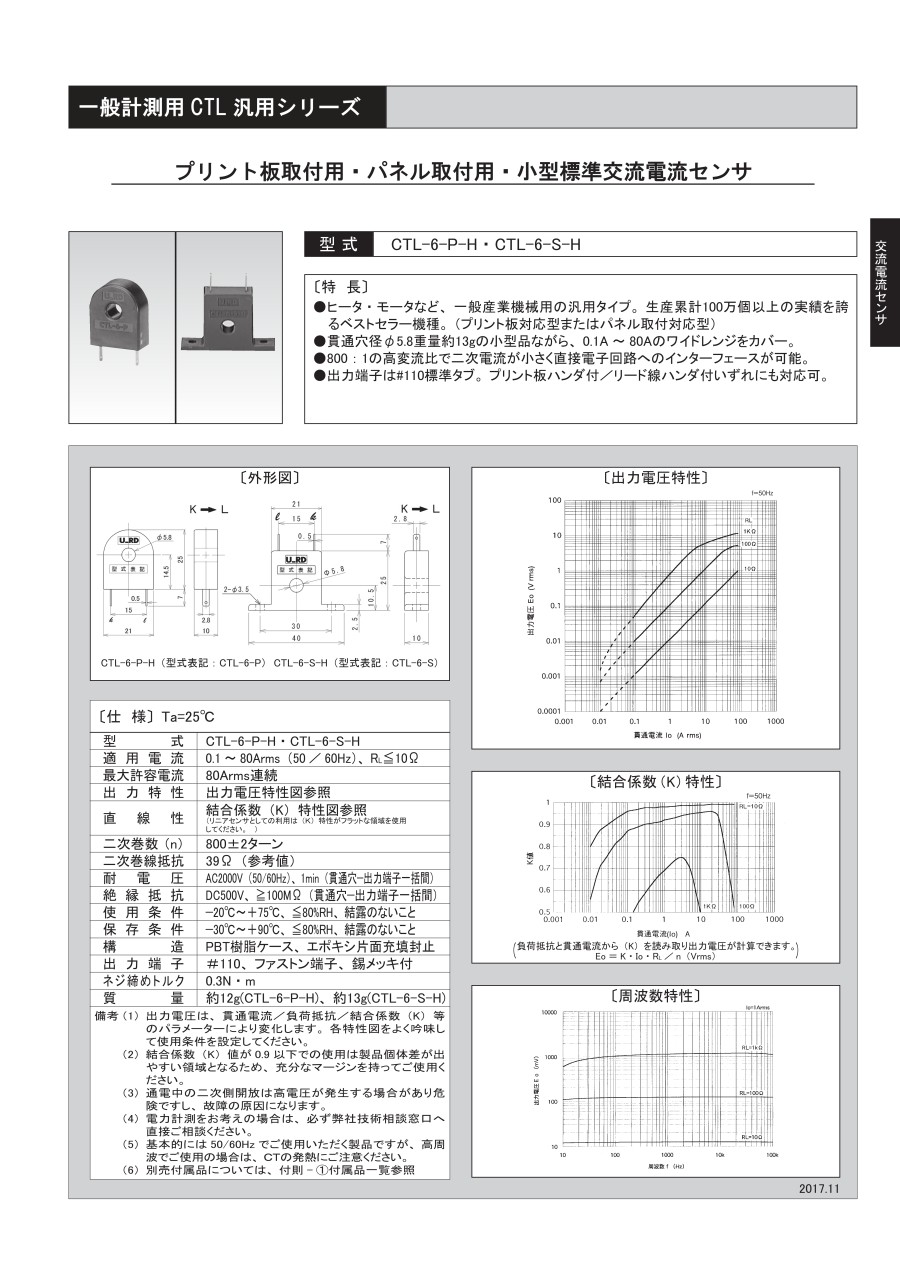

外形図

製品仕様

型式	CTL-6-S-H
適用電流	0.1～80Arms（50／60Hz）、R_L≦10Ω
最大許容電流	80Arms連続
出力特性	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）	800±2ターン
二次巻線抵抗	39Ω（参考値）
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース、エポキシ片面充填封止
出力端子	＃110、ファストン端子、錫メッキ付
ネジ締めトルク	0.3N・m
質量	約13g

Ta=25℃

備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9 以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

結合係数（K）特性

周波数特性

型番リスト

表示件数

型番

CTL-6-S-H

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

2,470円

( 2,717円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ヒータ・モータなど、一般産業機械用の汎用タイプ。
・生産累計100万個以上の実績を誇るベストセラー機種（パネル取付用）。
・貫通穴径φ5.8重量約12gの小型品ながら、0.1A～80Aのワイドレンジをカバー。
・800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。
・出力端子は＃110標準タブ。
・リード線ハンダ付対応も可
