ユー・アール・ディー

一般計測用 CTL汎用シリーズプリント板取付用電流センサ

Name: 一般計測用 CTL汎用シリーズ プリント板取付用電流センサ
Brand: ユー・アール・ディー
SKU: 221000835315
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 1,619円～1,856円

税込単価: 1,781円～2,042円

通常出荷日：在庫品1日目当日出荷可能

【特長】・一般計測用CTL汎用シリーズの最小型機種。・超小型品ながら貫通穴は（φ6）を確保。・重量約5...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CTL-6-L

CTL-6-V

製品仕様

型式	CTL-6-L・CTL-6-V
適用電流	0.1～40Arms（50／60Hz）、R_L≦10Ω
最大許容電流	60Arms連続
飽和限界電流	60Arms（50／60Hz）、R_L≦1Ω
出力特性	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）	800±2ターン
二次巻線抵抗	31Ω（参考値）
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース、エポキシ片面充填封止
出力端子	φ1.0×5L（硬銅ピン）、金メッキ付
質量	約5g

Ta=25℃

備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9 以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

結合係数（K）特性

周波数特性

型番リスト

表示件数

型番

CTL-6-L

CTL-6-V

取付方向

(mm)

最小発注数量

水平	1個
垂直	1個

通常単価(税別) (税込単価)	通常出荷日

1,619円 ( 1,781円 )	在庫品1日目当日出荷可能
1,856円 ( 2,042円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・一般計測用CTL汎用シリーズの最小型機種。
・超小型品ながら貫通穴は（φ6）を確保。
・重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適です。
・適用電流最大40Aまでのワイドレンジをカバー。
・800:1の高変流比で直接電子回路へのインターフェースが可能。
・CTL-6-L：プリント板水平取付用ストレートピン。
・CTL-6-V：プリント板垂直取付用ライトアングルピン。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

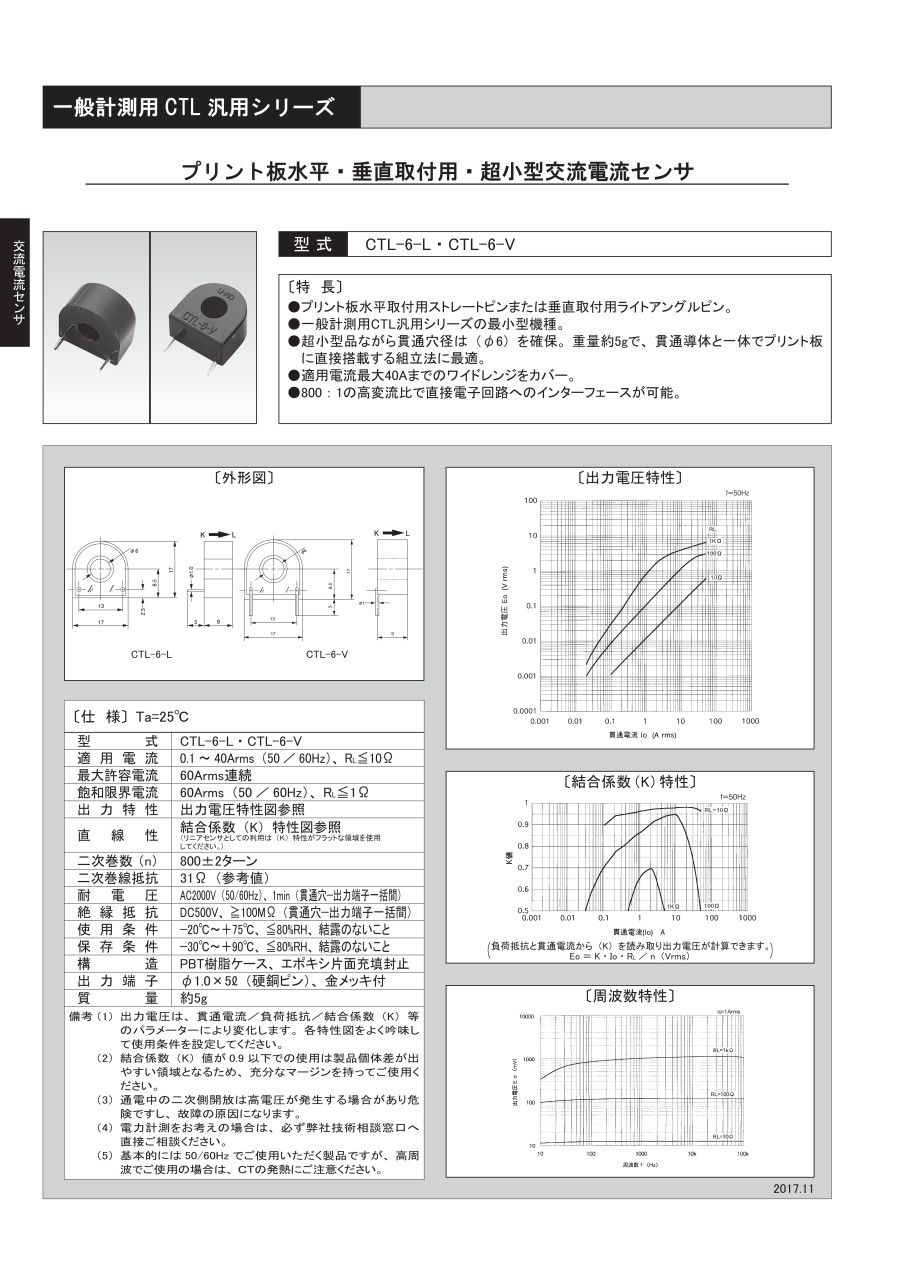

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
