中央精機

Zステージ中精度型（自動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 193,744円～473,284円

税込単価: 213,118円～520,612円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

移動ガイドにボールブッシュ、ボールウェイを使用したZステージ（中精度型、自動ス...

種類
Zステージ
使用モータ
PK545電磁ブレーキ付
主要素材
アルミ合金
Z軸ステージ面
垂直
表面処理
白色アルマイト梨地
センサ
リミット+原点+近接原点
移動方向
Z軸1方向
スケール
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報

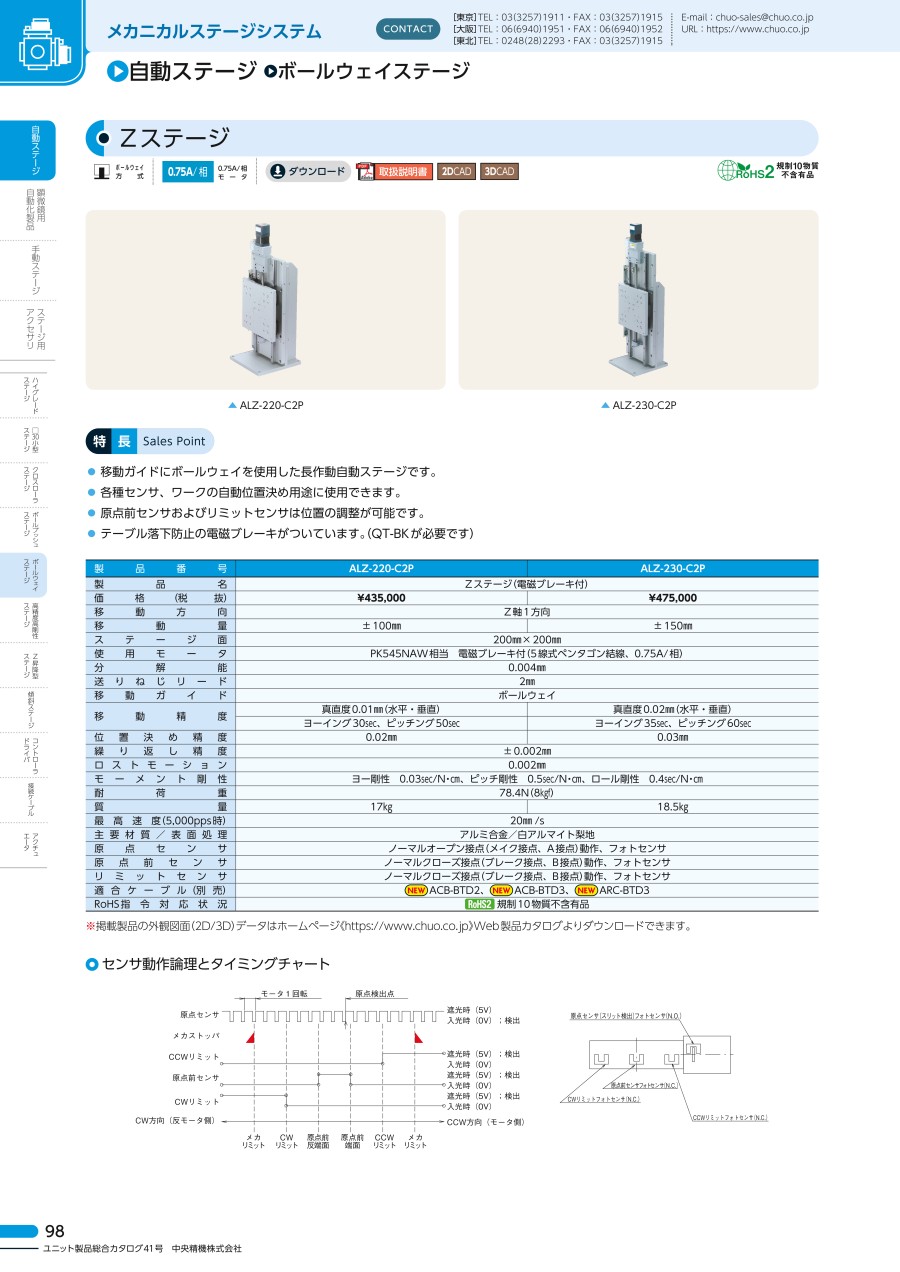

カタログ

商品情報

外形図

ALZ-115-E1P

ALZ-220-C2P

ALZ-230-C2P

ALZ-604-E1P

ALZ-906-E1P

ALZ-220-C2B1

ALZ-230-C2B1

製品仕様

外観図

ALZ-115-E1P

ALZ-220-C2P

ALZ-230-C2P

ALZ-604-E1P

ALZ-906-E1P

ALZ-220-C2B1

ALZ-230-C2B1

センサ動作論理とタイミングチャート

仕様

ALZ-115-E1P

移動方向：Z軸1方向
移動量：±75mm
ステージ面：125mm×125mm
使用モータ：PK545NAW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.015mm
位置決め精度：0.04mm
繰り返し精度：±0.003mm
ロストモーション：0.01mm
耐荷重：78.4N（8kgf）
質量：7.3kg
最高速度：10mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-220-C2P

移動方向：Z軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PK545NAW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能：0.004mm
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm、ヨーイング30sec、ピッチング50sec
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.03sec/N・cm、ピッチ剛性0.5sec/N・cm、ロール剛性0.4sec/N・cm
耐荷重：78.4N（8kgf）
質量：17kg
最高速度：20mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-230-C2P

移動方向：Z軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PK545NAW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能：0.004mm
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm、ヨーイング35sec、ピッチング60sec
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.03sec/N・cm、ピッチ剛性0.5sec/N・cm、ロール剛性0.4sec/N・cm
耐荷重：78.4N（8kgf）
質量：18.5kg
最高速度：20mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-604-E1P

移動方向：Z軸1方向
移動量：±20mm
ステージ面：60mm×60mm
使用モータ：PK545NAW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.015mm
位置決め精度：0.03mm
繰り返し精度：±0.003mm
ロストモーション：0.01mm
耐荷重：29.4N（3kgf）
質量：1.6kg
最高速度：10mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-906-E1P

移動方向：Z軸1方向
移動量：±30mm
ステージ面：90mm×90mm
使用モータ：PK545NAW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.015mm
位置決め精度：0.03mm
繰り返し精度：±0.003mm
ロストモーション：0.01mm
耐荷重：49N（5kgf）
質量：3.1kg
最高速度：10mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-220-C2B1

移動方向：Z軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2 電磁ブレーキ付
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.03sec/N·cm、ピッチ剛性0.5sec/N·cm、ロール剛性0.4sec/N·cm
耐荷重：78.4N（8kgf）
質量：17kg
最高速度：24mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-230-C2B1

移動方向：Z軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2 電磁ブレーキ付
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.03sec/N·cm、ピッチ剛性0.5sec/N·cm、ロール剛性0.4sec/N·cm
耐荷重：78.4N（8kgf）
質量：18.5kg
最高速度：24mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数

型番

最小分解能

(μm)

移動ガイド

送り方式

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(Z距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

送りねじリード

(mm)

使用モータ詳細

最小発注数量

2	ボールブッシュ	ボールねじ	125	125	±75	50.1～100	78.4	-	-	-	1	PK545NAW相当電磁ブレーキ付	1個
4	ボールウェイ	ボールねじ	200	200	±100	50.1～100	78.4	0.5	0.03	0.4	2	PKP545N18B2 電磁ブレーキ付	1個
4	ボールウェイ	送りねじ	200	200	±100	50.1～100	78.4	0.5	0.03	0.4	2	PK545NAW相当電磁ブレーキ付	1個
4	ボールウェイ	ボールねじ	200	200	±150	50.1～100	78.4	0.5	0.03	0.4	2	PKP545N18B2 電磁ブレーキ付	1個
4	ボールウェイ	送りねじ	200	200	±150	50.1～100	78.4	0.5	0.03	0.4	2	PK545NAW相当電磁ブレーキ付	1個
2	ボールブッシュ	ボールねじ	60	60	±20	5～30	29.4	-	-	-	1	PK545NAW相当電磁ブレーキ付	1個
2	ボールブッシュ	ボールねじ	90	90	±30	30.1～50	49	-	-	-	1	PK545NAW相当電磁ブレーキ付	1個

通常単価(税別) (税込単価)	通常出荷日

297,704円 ( 327,474円 )	4日目
416,486円 ( 458,135円 )	19日目
411,113円 ( 452,224円 )	18日目
473,284円 ( 520,612円 )	19日目
448,916円 ( 493,808円 )	18日目
193,744円 ( 213,118円 )	4日目
212,074円 ( 233,281円 )	4日目

詳細情報

基本情報

基本情報

移動ガイドにボールブッシュ、ボールウェイを使用したZステージ（中精度型、自動ステージ）。
【特長】
・原点前センサおよびリミットセンサは位置の調整が可能
【用途】
・各種センサ、ワークの自動位置決めに使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
Xステージ中精度型（自動ステージ）
Zステージ高精度高剛性型（自動ステージ）は、Xステージ中精度型（自動ステージ）のモータを電磁ブレーキ付に交換、Zブラケット付にした製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Zステージ中精度型（自動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。
