中央精機

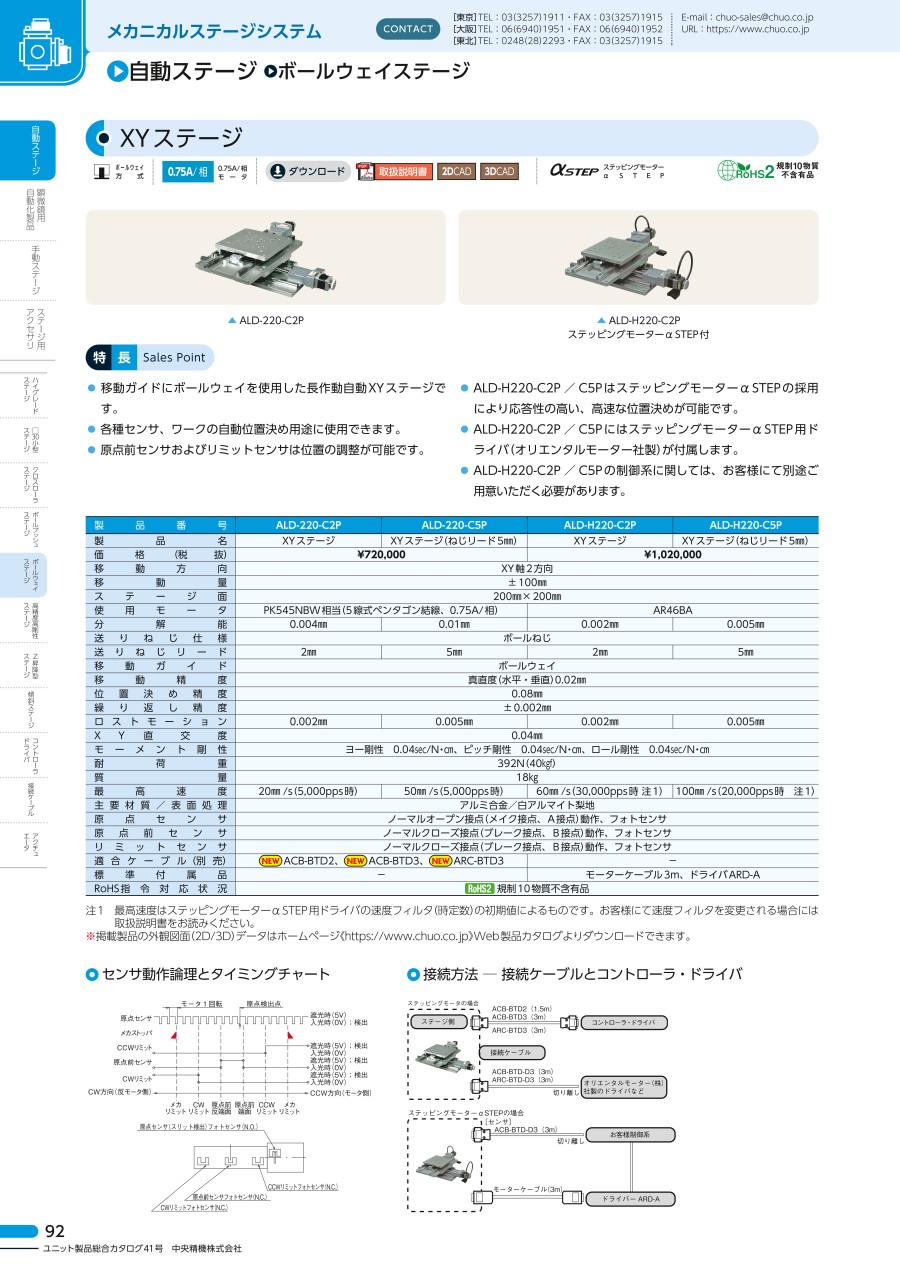

XYステージ中精度型（自動ステージ）

カタログ |

通常単価(税別): 321,331円～797,098円

税込単価: 353,464円～876,808円

通常出荷日：4日目～31日目

【特長】・移動ガイドにボールブッシュ、ボールウェイを使用した自動XYステージです・各種センサ、ワークの...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

よく一緒に見られています

通常出荷日：4 日目～

よく一緒に見られています

通常出荷日：4 日目～

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ALD-115-E1P

ALD-220-C2P/C5P

ALD-230-C2P/C5P

ALD-604-E1P

ALD-906-E1P

ALD-220-C2A1/C5A1

ALD-230-C2A1/C5A1

製品仕様

外観図

ALD-115-E1P

ALD-220-C2P

ALD-220-C5P

ALD-230-C2P

ALD-230-C5P

ALD-604-E1P

ALD-906-E1P

ALD-220-C2A1

ALD-220-C5A1

ALD-230-C2A1

ALD-230-C5A1

センサ動作論理とタイミングチャート

仕様

ALD-115-E1P

移動方向：XY軸2方向
移動量：±75mm
ステージ面：125mm×125mm
使用モータ：PK543NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.08mm
位置決め精度：0.10mm（無負荷時）、0.60mm（10kg負荷時）
繰り返し精度：±0.015mm
ロストモーション：0.03mm
XY直交度：0.06mm
耐荷重：98N（10kgf）
質量：11kg
最高速度：16mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-220-C2P

移動方向：XY軸2方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.08mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
XY直交度：0.04mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：18kg
最高速度：20mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-220-C5P

移動方向：XY軸2方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.08mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
XY直交度：0.04mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：18kg
最高速度：50mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-230-C2P

移動方向：XY軸2方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.03mm
位置決め精度：0.1mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
XY直交度：0.06mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：21kg
最高速度：20mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-230-C5P

移動方向：XY軸2方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.03mm
位置決め精度：0.1mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
XY直交度：0.06mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：21kg
最高速度：50mm/s（5000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-604-E1P

移動方向：XY軸2方向
移動量：±20mm
ステージ面：60mm×60mm
使用モータ：PK543NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.05mm
位置決め精度：0.05mm（無負荷時）、0.15mm（4kg負荷時）
繰り返し精度：±0.003mm
ロストモーション：0.01mm
XY直交度：0.06mm
耐荷重：39.2N（4kgf）
質量：2.4kg
最高速度：16mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-906-E1P

移動方向：XY軸2方向
移動量：±30mm
ステージ面：90mm×90mm
使用モータ：PK543NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：1mm
移動ガイド：ボールブッシュ
移動精度：真直度（水平・垂直）0.05mm
位置決め精度：0.05mm（無負荷時）、0.15mm（4kg負荷時）
繰り返し精度：±0.003mm
ロストモーション：0.01mm
XY直交度：0.06mm
耐荷重：78.4N（8kgf）
質量：5kg
最高速度：16mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-220-C2A1

移動方向：XY軸2方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.08mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
XY直交度：0.04mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：18kg
最高速度：32mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-220-C5A1

移動方向：XY軸2方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.08mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
XY直交度：0.04mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：18kg
最高速度：60mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-230-C2A1

移動方向：XY軸2方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.03mm
位置決め精度：0.1mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
XY直交度：0.06mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：21kg
最高速度：32mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-230-C5A1

移動方向：XY軸2方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.03mm
位置決め精度：0.1mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
XY直交度：0.06mm
モーメント剛性：ヨー剛性0.04sec/N・cm、ピッチ剛性0.04sec/N・cm、ロール剛性0.04sec/N・cm
耐荷重：392N（40kgf）
質量：21kg
最高速度：60mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数

型番

使用モータ

最小分解能

(μm)

移動ガイド

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

耐荷重（範囲）

(N)

耐荷重

(N)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

送りねじリード

(mm)

使用モータ詳細

最小発注数量

[5相ステッピングモータ標準] PK543NBW相当	2	ボールブッシュ	125	125	±75	±75	50.1～100	98	-	-	-	1	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	4	ボールウェイ	200	200	±100	±100	100.1～	392	0.04	0.04	0.04	2	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	4	ボールウェイ	200	200	±100	±100	100.1～	392	0.04	0.04	0.04	2	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	10	ボールウェイ	200	200	±100	±100	100.1～	392	0.04	0.04	0.04	5	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	10	ボールウェイ	200	200	±100	±100	100.1～	392	0.04	0.04	0.04	5	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	4	ボールウェイ	200	200	±150	±150	100.1～	392	0.04	0.04	0.04	2	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	4	ボールウェイ	200	200	±150	±150	100.1～	392	0.04	0.04	0.04	2	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	10	ボールウェイ	200	200	±150	±150	100.1～	392	0.04	0.04	0.04	5	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	10	ボールウェイ	200	200	±150	±150	100.1～	392	0.04	0.04	0.04	5	-	1個
[5相ステッピングモータ標準] PK543NBW相当	2	ボールブッシュ	60	60	±20	±20	30.1～50	39.2	-	-	-	1	-	1個
[5相ステッピングモータ標準] PK543NBW相当	2	ボールブッシュ	90	90	±30	±30	50.1～100	78.4	-	-	-	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

492,114円 ( 541,325円 )	4日目
717,386円 ( 789,125円 )	31日目
680,463円 ( 748,509円 )	18日目
717,386円 ( 789,125円 )	31日目
680,463円 ( 748,509円 )	18日目
797,098円 ( 876,808円 )	31日目
756,070円 ( 831,677円 )	18日目
797,098円 ( 876,808円 )	31日目
756,070円 ( 831,677円 )	18日目
321,331円 ( 353,464円 )	4日目
378,035円 ( 415,839円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・移動ガイドにボールブッシュ、ボールウェイを使用した自動XYステージです
・各種センサ、ワークの自動位置決め用途に使用できます
・原点前センサおよびリミットセンサは位置の調整が可能です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
Xステージ中精度型（自動ステージ）
XYステージ中精度型（自動ステージ）の元になるXステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XYステージ中精度型（自動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XYステージ中精度型（自動ステージ）	XYステージ高精度型（自動ステージ）	自動ステージ XY クロスローラ型	XYステージ小型（自動ステージ）	XYステージ高精度高剛性型（自動ステージ）	ハイグレードXYステージ（自動ステージ）
メーカー	中央精機	中央精機	中央精機	中央精機	中央精機	中央精機
通常価格	321,331円-	842,604円 -	472,544円 -	178,762円	941,274円 -	188,768円 -
通常出荷日	4日目〜	4日目〜	4日目〜	31日目	18日目〜	4日目〜
種類	XYステージ	XYステージ	XYステージ	XYステージ	XYステージ	XYステージ
主要素材	アルミ合金	鋼材	鋼材	アルミ合金	鋼材	アルミ合金
送り方式	ボールねじ	-	-	-	-	-
表面処理	白色アルマイト梨地	カニゼンメッキ	カニゼンメッキ	黒アルマイト梨地	カニゼンメッキ	黒アルマイト梨地
センサ	リミット+原点+近接原点	-	-	-	-	-
