中央精機

Xステージ 高精度型（自動ステージ）

Xステージ 高精度型（自動ステージ）
この商品のFAQをみる（1件）
通常単価(税別)
421,302円～492,244円
税込単価
463,432円～541,468円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Xステージ ボールねじ仕様（自動ステージ）

中央精機

Xステージ ボールねじ仕様（自動ステージ）
0
通常価格(税別)： 135,085円 (税込価格：148,594円)

通常出荷日：3 日目

移動ガイドにV溝とクロスローラを使用した高精度のXステージ 高精度型 （自動ス...

詳細情報を確認する
未確定：候補が2型番あります。
数量：

商品情報

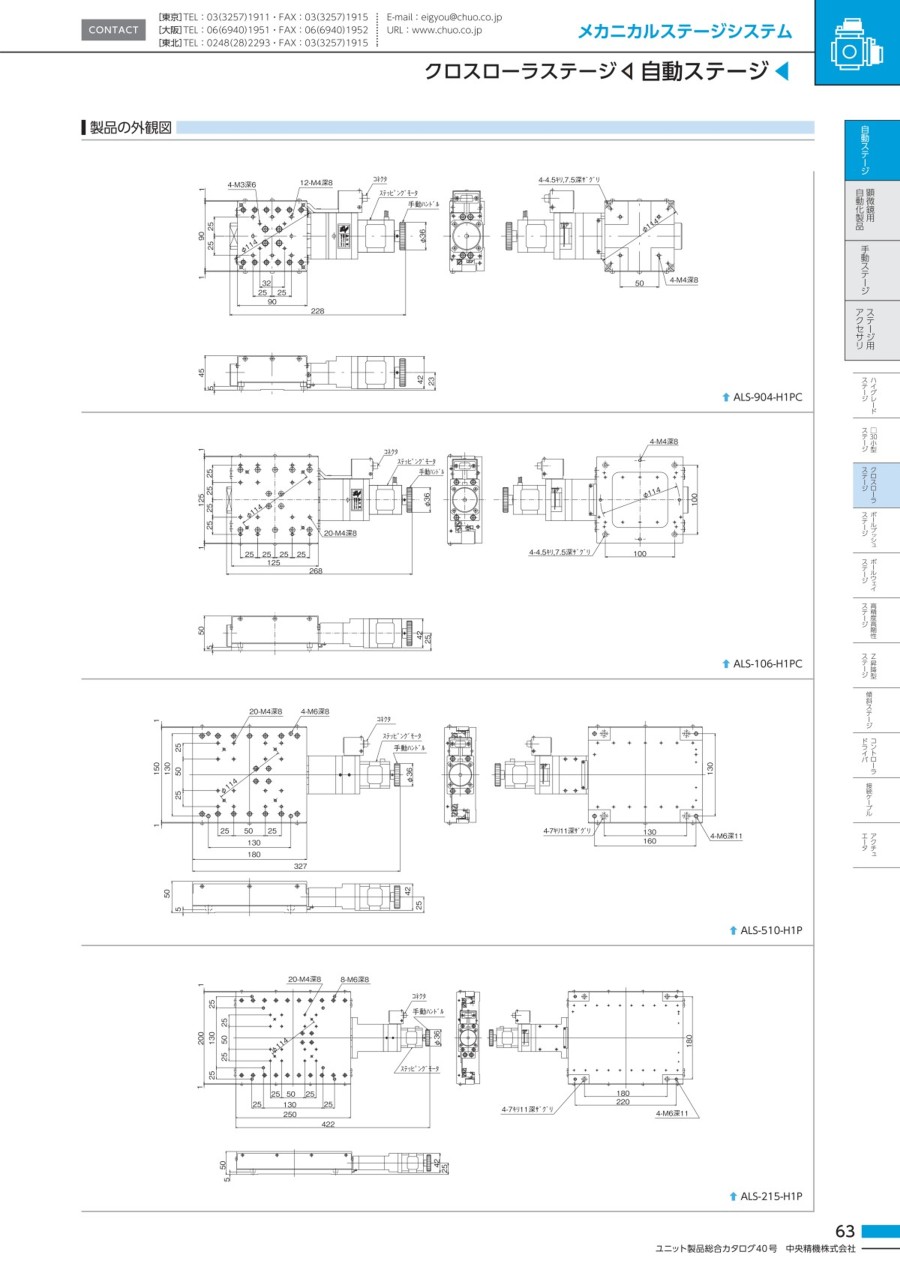

外形図

単位：mm

ALS-215-H1Pの寸法図

ALS-215-H1P

ALS-510-H1Pの寸法図

ALS-510-H1P

製品仕様

ALS-215-H1Pの商品イメージ

ALS-215-H1P

ALS-510-H1Pの商品イメージ

ALS-510-H1P

仕様

■ALS-215-H1P
  • 移動方向：X軸1方向
  • 移動量：±75mm
  • ステージ面：200mm×250mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 移動精度YP：ヨーイング20sec、ピッチング30sec
  • 位置決め精度：0.015mm
  • 繰り返し精度：±0.0008mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.01sec/N・cm
  • 耐荷重：490N（50kgf）
  • 質量：14.5kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質／表面処理：鋼材／カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
■ALS-510-H1P
  • 移動方向：X軸1方向
  • 移動量：±50mm
  • ステージ面：150mm×180mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 移動精度YP：ヨーイング20sec、ピッチング30sec
  • 位置決め精度：0.010mm
  • 繰り返し精度：±0.0007mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性　0.02sec/N・cm、ピッチ剛性　0.02sec/N・cm、ロール剛性　0.01sec/N・cm
  • 耐荷重：490N（50kgf）
  • 質量：8kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質／表面処理：鋼材／カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ

センサ動作論理とタイミングチャート

センサ動作論理とタイミングチャート イメージ図

型番リスト

表示件数
  • 1
    • 型番
    ALS-215-H1P
    ALS-510-H1P

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ステージ面厚さ H

    (mm)

    ストローク(X距離)

    (mm)

    耐荷重

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    		最小発注数量
    200
    250
    50
    ±75
    490
    0.02
    0.02
    0.01
    1個
    150
    180
    50
    ±50
    490
    0.02
    0.02
    0.01
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    492,244円
    ( 541,468円 )
    19日目
    421,302円
    ( 463,432円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにV溝とクロスローラを使用した高精度のXステージ 高精度型 （自動ステージ）。
    【特長】
    ・移動ガイドにV溝とクロスローラを使用した高精度の自動ステージです。
    ・移動ガイドとボールねじにはクリーンルームグリースを塗布しています。
    ・原点前センサおよびリミットセンサは位置の調整が可能です。
    【用途】
    ・各種センサ、ワークの自動位置決め用途に使用できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Xステージ 高精度型（自動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
