Xステージ 中精度型（自動ステージ）

Xステージ 中精度型（自動ステージ）
この商品のFAQをみる（1件）
通常単価(税別)
166,853円～250,559円
税込単価
183,538円～275,615円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

自動Xステージ ステージ面40×40mm

中央精機

自動Xステージ ステージ面40×40mm
0
通常価格(税別)： 50,000円 (税込価格：55,000円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Xステージ ボールウェイステージ（自動ステージ）

中央精機

Xステージ ボールウェイステージ（自動ステージ）
0
通常価格(税別)： 358,693円 (税込価格：394,562円)

通常出荷日：18 日目 ～

【特長】・移動ガイドにボールブッシュを使用した中精度の自動ステージです。・各種...

詳細情報を確認する
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

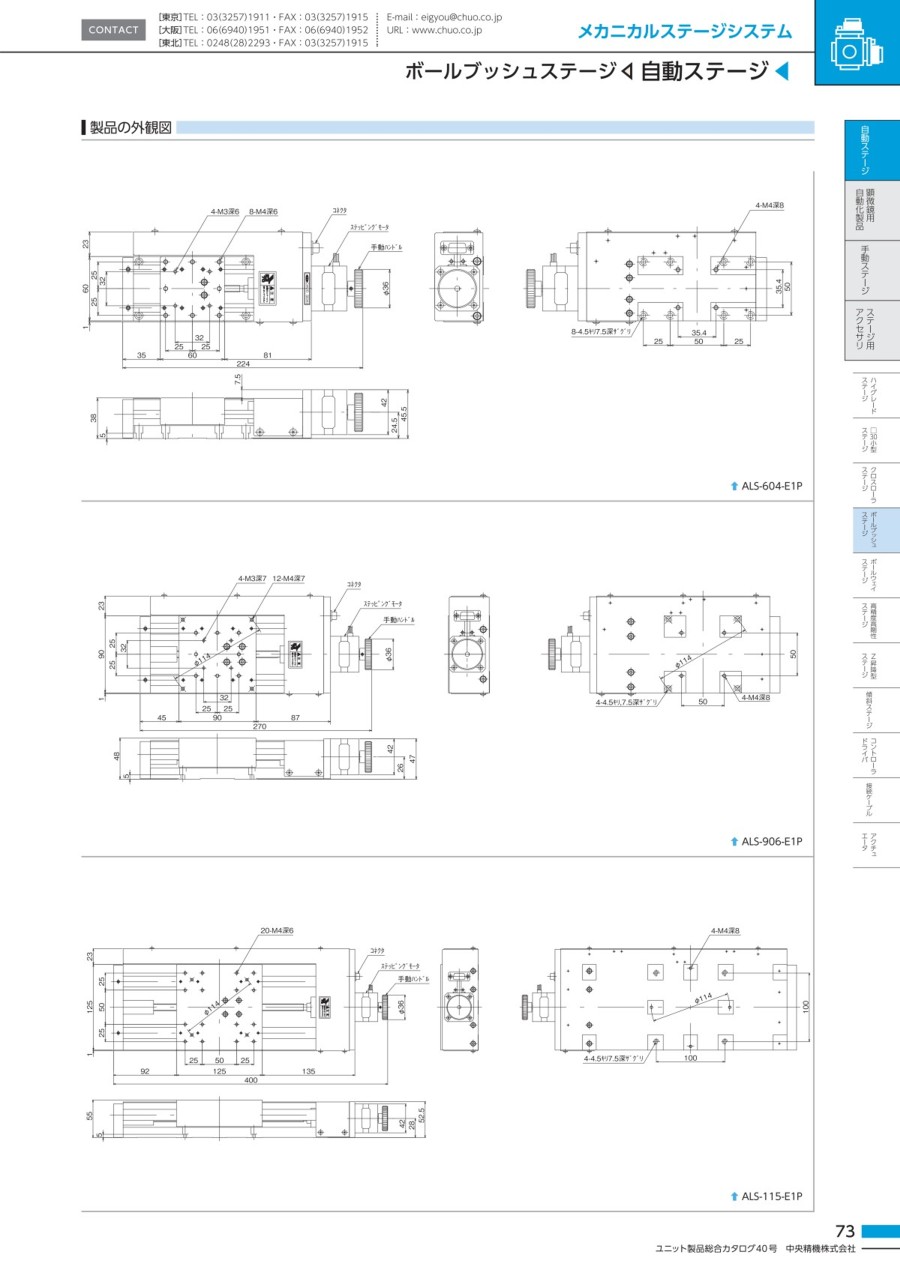

外形図

ボールブッシュ

■60×60

Xステージ 中精度型（自動ステージ） 外形図8

ALS-604-E1P

■90×90

Xステージ 中精度型（自動ステージ） 外形図9

ALS-906-E1P

■125×125

Xステージ 中精度型（自動ステージ） 外形図1

ALS-115-E1P

ボールウェイ

■200×200

Xステージ 中精度型（自動ステージ） 外形図2

ALS-220-C2P

Xステージ 中精度型（自動ステージ） 外形図3

ALS-220-C5P

Xステージ 中精度型（自動ステージ） 外形図4

ALS-230-C2P

Xステージ 中精度型（自動ステージ） 外形図5

ALS-230-C5P

Xステージ 中精度型（自動ステージ） 外形図6

ALS-250-C2P

Xステージ 中精度型（自動ステージ） 外形図7

ALS-250-C5P

製品仕様

ALS-906-E1P

ALS-906-E1Pの商品イメージ
  • 移動方向：X軸1方向
  • 移動量：±30mm
  • ステージ面：90mm×90mm
  • 使用モータ：PK543NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：ボールブッシュ
  • 移動精度HV：真直度（水平・垂直）0.015mm
  • 位置決め精度：0.03mm
  • 繰り返し精度：±0.003mm
  • ロストモーション：0.01mm
  • 耐荷重：98N（10kgf）
  • 質量：2.5kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質／表面処理：アルミ合金／白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALS-250-C5P

ALS-250-C5Pの商品イメージ
  • 移動方向：X軸1方向
  • 移動量：±250mm
  • ステージ面：200mm×200mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.01mm
  • 送りねじリード：5mm
  • 移動ガイド：ボールウェイ
  • 移動精度HV：真直度（水平・垂直）0.025mm
  • 移動精度YP：ヨーイング35sec、ピッチング70sec
  • 位置決め精度：0.04mm
  • 繰り返し精度：±0.002mm
  • ロストモーション：0.005mm
  • モーメント剛性：ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.02sec/N・cm
  • 耐荷重：490N（50kgf）
  • 質量：13kg
  • 最高速度：50mm/s（5,000pps時）
  • 主要材質／表面処理：アルミ合金／白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALS-230-C5P

ALS-230-C5Pの商品イメージ
  • 移動方向：X軸1方向
  • 移動量：±150mm
  • ステージ面：200mm×200mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.01mm
  • 送りねじリード：5mm
  • 移動ガイド：ボールウェイ
  • 移動精度HV：真直度（水平・垂直）0.02mm
  • 移動精度YP：ヨーイング35sec、ピッチング60sec
  • 位置決め精度：0.03mm
  • 繰り返し精度：±0.002mm
  • ロストモーション：0.005mm
  • モーメント剛性：ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.02sec/N・cm
  • 耐荷重：490N（50kgf）
  • 質量：10.5kg
  • 最高速度：50mm/s（5,000pps時）
  • 主要材質／表面処理：アルミ合金／白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALS-220-C5P

ALS-220-C5Pの商品イメージ
  • 移動方向：X軸1方向
  • 移動量：±100mm
  • ステージ面：200mm×200mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.01mm
  • 送りねじリード：5mm
  • 移動ガイド：ボールウェイ
  • 移動精度HV：真直度（水平・垂直）0.01mm
  • 移動精度YP：ヨーイング30sec、ピッチング50sec
  • 位置決め精度：0.02mm
  • 繰り返し精度：±0.002mm
  • ロストモーション：0.005mm
  • モーメント剛性：ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.02sec/N・cm
  • 耐荷重：490N（50kgf）
  • 質量：9kg
  • 最高速度：50mm/s（5,000pps時）
  • 主要材質／表面処理：アルミ合金／白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数
  • 1
    • 型番
    ALS-115-E1P
    ALS-604-E1P
    ALS-906-E1P

    使用モータ

    移動ガイド

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ステージ面厚さ H

    (mm)

    ストローク(X距離)

    (mm)

    耐荷重（範囲）

    (N)

    耐荷重

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    送りねじリード

    (mm)

    		最小発注数量
    [5相ステッピングモータ標準] PK543NBW相当
    ボールブッシュ
    125
    125
    55
    ±75
    100.1～
    147
    -
    -
    -
    1
    1個
    [5相ステッピングモータ標準] PK543NBW相当
    ボールブッシュ
    60
    60
    38
    ±20
    100.1～
    49
    -
    -
    -
    1
    1個
    [5相ステッピングモータ標準] PK543NBW相当
    ボールブッシュ
    90
    90
    48
    ±30
    50.1～100
    98
    -
    -
    -
    1
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    250,559円
    ( 275,615円 )
    4日目
    166,853円
    ( 183,538円 )
    4日目
    189,018円
    ( 207,920円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・移動ガイドにボールブッシュを使用した中精度の自動ステージです。
    ・各種センサ、ワークの自動位置決め用途に使用できます。
    ・原点前センサおよびリミットセンサは位置の調整が可能です。

    商品担当おすすめ
