スナップトラップ ドレントラップ NH-503J2
- 通常単価(税別)
- 10,807円
- 税込単価
- 11,888円
通常出荷日：在庫品1日目当日出荷可能
磁力により確実にドレンを自動排出するドレイン。【特長】・マグネットにより、確実にドレンを排出する。・フ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
NH-503J2-Hの仕様・寸法情報
種類
ドレントラップ
ドレン排出
自動/手動排出
ドレン排出動作方式
フロート式
電源
無電源タイプ
最高使用圧力(MPa)
1.5
入口接続ねじの呼び
1/2B
入口接続種類
R(Rc)
出口接続種類
G
出口ねじの呼び
1/4B
自動排出量(cm3/1回)
10
トラスココード
292-5869
使用流体
空気
使用圧力(MPa)
0.14～1.5
周辺温度(℃)
5～60
商品情報
外形図
ドレントラップ NH-503J2の外観
ドレントラップ NH-503J2／NH-503J2-Hの寸法図
（単位：mm）
規格表
| 名称 | スナップトラップ | ||
|---|---|---|---|
| 型番 | NH-503J2 | NH-503J2H | |
| 呼径 | 15A | ||
| 管接続口径 | Rc1/2 | ||
| 出口管接続口径 | G1/4 | ||
| 使用流体 | 圧縮空気 | ||
| 使用圧力 | MPa | 0.14～1.0 | 0.14～1.5 |
| 耐圧力 | MPa | 1.5 | 2.1 |
| 周囲温度 | ℃ | 5～60 | |
| 自動排出量 | cm3/1回 | 10 | |
| 質量 | kg | 1.1 | |
注意・禁止事項
- ご使用の前に取扱説明書を必ずお読みのうえ、正しくお使いください。
- ご使用にさいしては、使用圧力範囲、定格電圧をお守りください。
- 明記されている仕様以外の条件や危険物が存在する環境下では使用しないでください。
- 分解、組立て時は必ず配管内の圧縮空気を全て抜いてください。
- 点検等で分解を行う場合は、充分な空気圧の知識と経験を持った人が行ってください。
詳細情報
基本情報
磁力により確実にドレンを自動排出するドレイン。
【特長】
・マグネットにより、確実にドレンを排出する。
・フロート式ですので、無駄なエアの消費がない。
【用途】
・エアフィルタ、エアドライヤ等のドレンの排出。

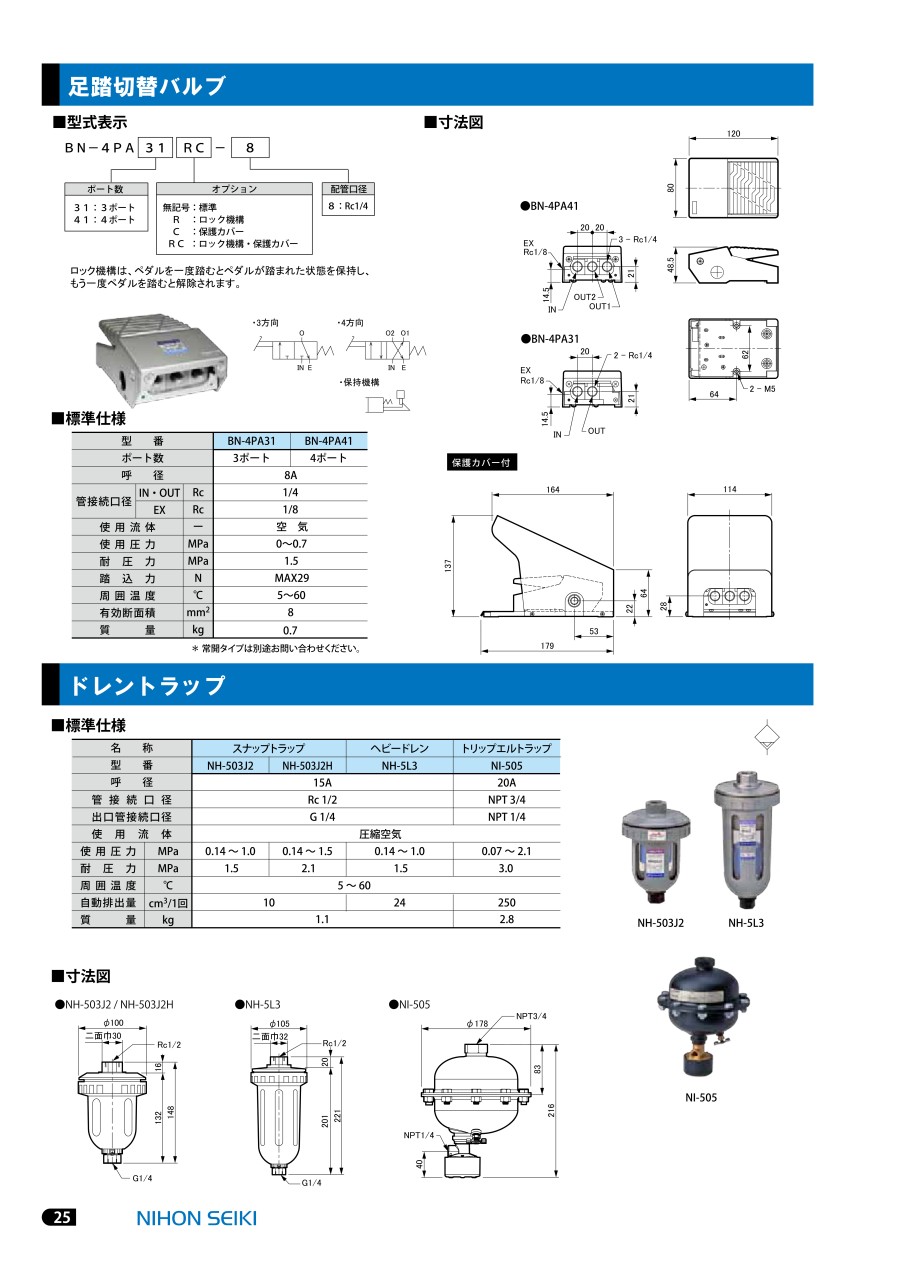

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。スナップトラップ ドレントラップ NH-503J2の型番NH-503J2-Hのページです。
型番NH-503J2-Hに関する仕様情報を記載しております。
スナップトラップ ドレントラップ NH-503J2のレビュー
コンプレッサーのドライヤ排出用
5
5.02019/09/18
今まで使用していたものが古くなってしまいました。交換用として同じ商品がなかったので類似品を選定しました。選定の際には価格...もっと読む
