手動切替バルブ 4方向 3ポジション BN-4H41Cシリーズ
- ポート数
- 4ポート
- 切換位置数
- 3ポジションクローズドセンタ
- 切換操作
- 手動レバー
- 本体形状
- ブロック横形
- 配管口の種類
- Rc
- 使用流体
- 空気
- 使用圧力 (MPa)
- 0～0.7
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
商品情報
製品仕様
BN-4H41C-XA-10A（側面配管）の外観
BN-4H41C-XB-10A（底面配管）の外観
BN-4H41C-PB-10A（パネルタイプ）の外観
製品仕様
| 型番 | BN-4H41C | |||||||
|---|---|---|---|---|---|---|---|---|
| 取付形式 | XA | XB | PB | |||||
| 呼径 | 8A | 10A | 15A | 20A | 25A | 10A | 10A | |
| 配管サイズ | （Rc） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 3/8 | 3/8 |
| 使用流体 | - | 空気 | ||||||
| 使用圧力 | （MPa） | 0～0.7 | ||||||
| 耐圧力 | （MPa） | 1.5 | ||||||
| 周囲温度 | （℃） | 5～70 | ||||||
| 有効断面積 | （mm2） | 20 | 27 | 40 | 140 | 150 | 27 | 27 |
| 質量 | （kg） | 0.8 | 5.0 | 10.0 | 0.8 | 0.8 | ||

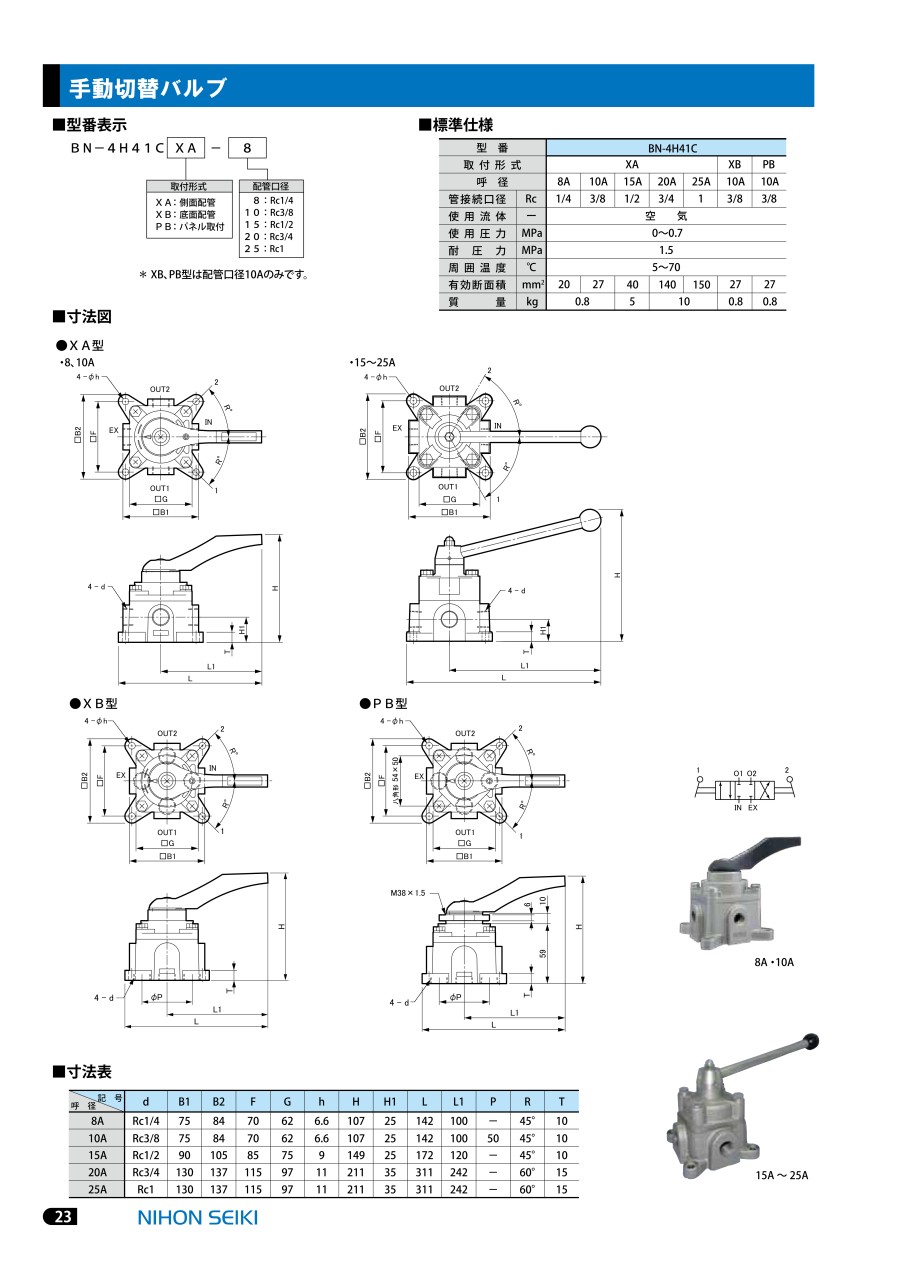

寸法図
（単位：mm）
XA型15A以上の寸法図
XA型8A、10A以上の寸法図
XB型10Aの寸法図
PB型10Aの寸法図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,597円 ( 10,557円 ) | 在庫品1日目当日出荷可能 |
9,597円 ( 10,557円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スライドバルブ構造で、堅牢な手動切替バルブ。
【特長】
・手でレバーを切り替えて、エアの流れる方向を切り替える。
・3ポジションですのでシリンダを中間停止できる。
・エア配管が、側面、底面、パネル取付の3種類。
【用途】
・エアシリンダの作動。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
