エアユニット P・Lユニット モジュラー接続ユニット BN-25T5
- 通常単価(税別)
- 12,899円～13,979円
- 税込単価
- 14,189円～15,377円
圧力スイッチの接続が可能なFRLユニット。【特長】・フィルタと減圧弁とルブリケータを一体にした。・圧縮...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

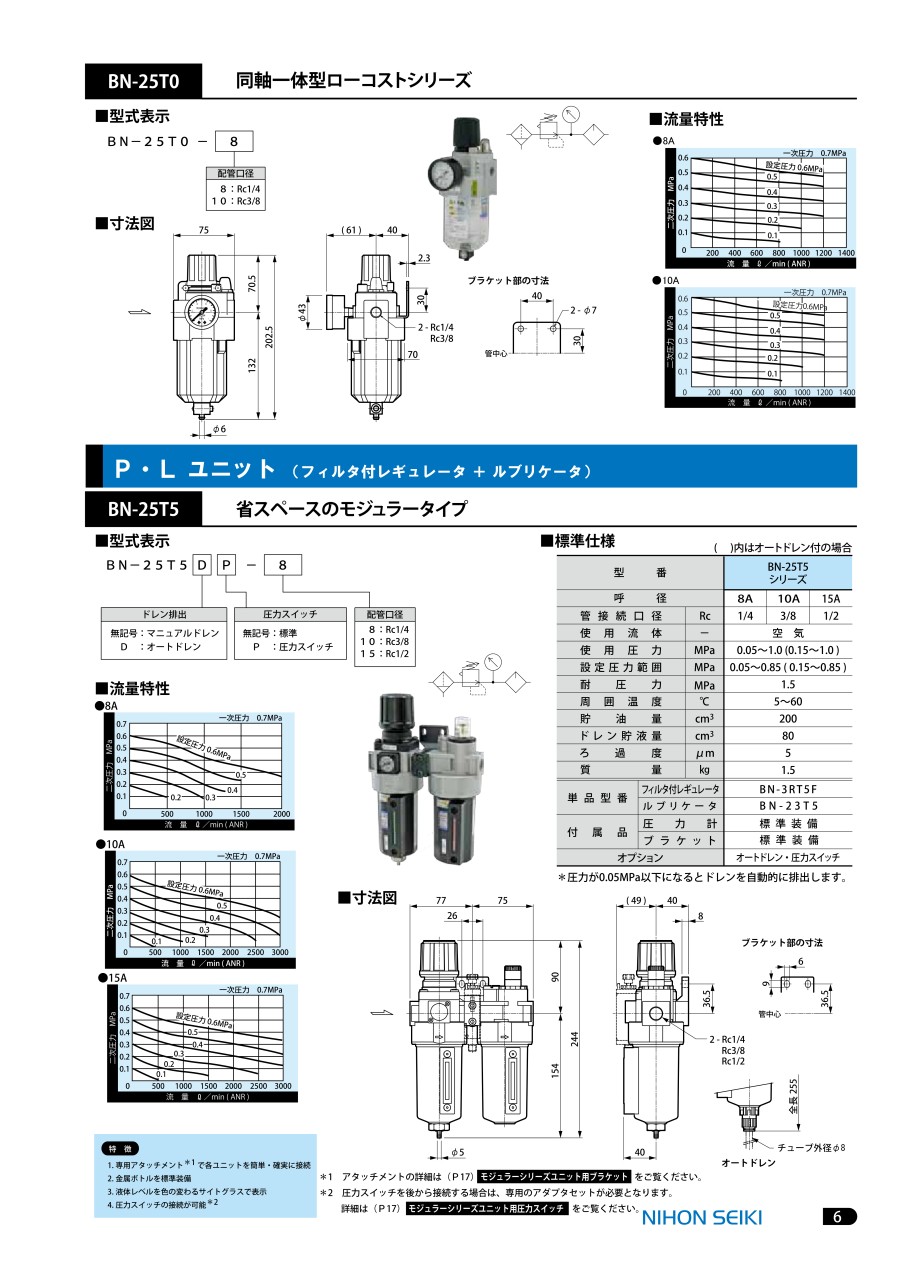

商品情報
PLユニット BN-25T5の仕様
PLユニット BN-25T5の外観
PLユニット BN-25T5の寸法図
PLユニット BN-25T5のブラケット部の寸法
オートドレンの寸法図
製品仕様
| 型番 | BN-25T5 シリーズ | |||
|---|---|---|---|---|
| 呼径 | 8A | 10A | 15A | |
| 管接続口径 | Rc | 1/4 | 3/8 | 1/2 |
| 使用流体 | － | 空気 | ||
| 使用圧力 | Mpa | 0.05～1.0（0.15～1.0） | ||
| 設定圧力範囲 | Mpa | 0.05～0.85（0.15～0.85） | ||
| 耐圧力 | Mpa | 1.5 | ||
| 周囲温度 | ℃ | 5～60 | ||
| 貯油量 | cm3 | 200 | ||
| ドレン貯液量 | cm3 | 80 | ||
| ろ過度 | μm | 5 | ||
| 質量 | kg | 1.5 | ||
| 単品型番 | フィルタ付レギュレータ | BN-3RT5F | ||
| ルブリケータ | BN-23T5 | |||
| 付属品 | 圧力計 | 標準装備 | ||
| ブラケット | 標準装備 | |||
| オプション | オートドレン・圧力スイッチ | |||
- ※ 圧力が0.05MPa以下になるとドレンを自動的に排出します。
流量特性
8Aの流量特性
10Aの流量特性
15Aの流量特性
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,979円 ( 15,377円 ) | 在庫品1日目当日出荷可能 |
12,899円 ( 14,189円 ) | 在庫品1日目当日出荷可能 |
12,899円 ( 14,189円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧力スイッチの接続が可能なFRLユニット。
【特長】
・フィルタと減圧弁とルブリケータを一体にした。
・圧縮空気中のゴミ・油分・水を除去し、圧力を調整して、かつ、圧縮空気中に油分を供給。
・モジュラタイプでコンパクト。
・専用アタッチメントで、各ユニットを簡単に確実に接続。
・金属ボトルを標準装備。
・液体レベルを色の変わるサイトグラスで表示。
・圧力スイッチの接続が可能。
【用途】
・エア機器に供給する圧縮空気の調圧・調質・給油。
カタログ
