表面実装式バックライト OPSMシリーズ
- 通常単価(税別)
- 17,303円～54,515円
- 税込単価
- 19,033円～59,967円
通常出荷日：17日目
薄型高輝度の面発光バックライト。チップLEDを面実装したバックライト照明です。チップLEDを高密度に実...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

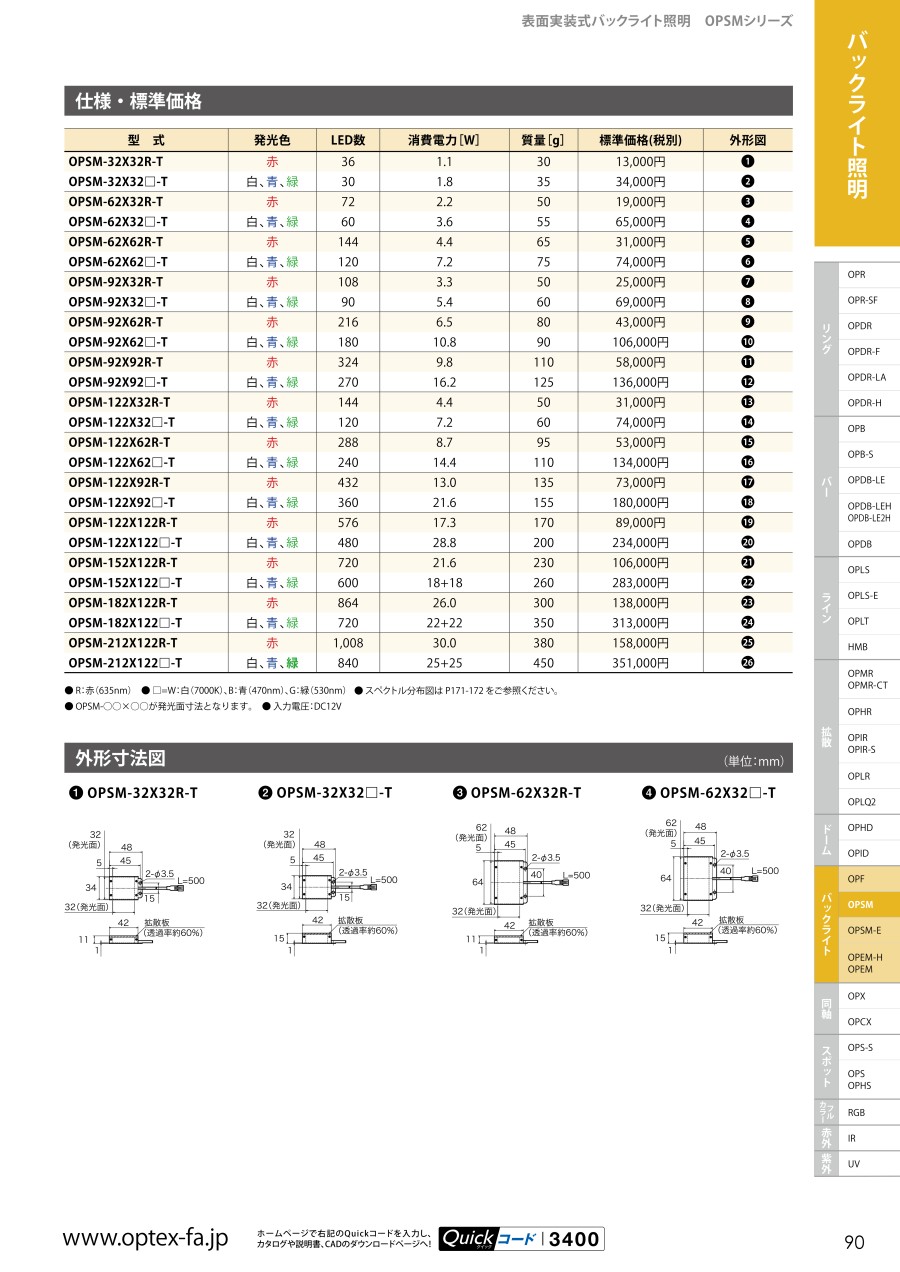

外形図
製品仕様
| 型番 | 発光色 | LED数 | 消費電力［W］ | 質量［g］ |
|---|---|---|---|---|
| OPSM-32X32R-T OPSM-32X32□-T | 赤 白、青 | 36 30 | 1.1 1.8 | 30 35 |
| OPSM-62X32R-T OPSM-62X32□-T | 赤 白、青 | 72 60 | 2.2 3.6 | 50 55 |
| OPSM-62X62R-T OPSM-62X62□-T | 赤 白、青 | 144 120 | 4.4 7.2 | 65 75 |
| OPSM-92X32R-T OPSM-92X32□-T | 赤 白、青 | 108 90 | 3.3 5.4 | 50 60 |
| OPSM-92X62R-T OPSM-92X62□-T | 赤 白、青 | 216 180 | 6.5 10.8 | 80 90 |
| OPSM-92X92R-T OPSM-92X92□-T | 赤 白、青 | 324 270 | 9.8 16.2 | 110 125 |
| OPSM-122X32R-T OPSM-122X32□-T | 赤 白、青 | 144 120 | 4.4 7.2 | 50 60 |
| OPSM-122X62R-T OPSM-122X62□-T | 赤 白、青 | 288 240 | 8.7 14.4 | 95 110 |
| OPSM-122X92R-T OPSM-122X92□-T | 赤 白、青 | 432 360 | 13.0 21.6 | 135 155 |
| OPSM-122X122R-T OPSM-122X122□-T | 赤 白、青 | 576 480 | 17.3 28.8 | 170 200 |
| OPSM-152X122R-T OPSM-152X122□-T | 赤 白、青 | 720 600 | 21.6 18+18 | 230 260 |
| OPSM-182X122R-T OPSM-182X122□-T | 赤 白、青 | 864 720 | 26.0 22+22 | 300 350 |
| OPSM-212X122R-T OPSM-212X122□-T | 赤 白、青 | 1,008 840 | 30.0 25+25 | 380 450 |
- R:赤（635nm）
- □=W:白（7,000K）、B:青（470nm）
- OPSM-○○×○○が発光面寸法となります。
- 入力電圧:DC12V
使用例
設置イメージ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,303円 ( 19,033円 ) | 17日目 |
24,309円 ( 26,740円 ) | 17日目 |
40,779円 ( 44,857円 ) | 17日目 |
32,762円 ( 36,038円 ) | 17日目 |
54,515円 ( 59,967円 ) | 17日目 |
詳細情報
基本情報
薄型高輝度の面発光バックライト。
チップLEDを面実装したバックライト照明です。
チップLEDを高密度に実装していますので、高均一な光が得られ透過照明に最適です。
【特長】
・チップLEDを面実装し拡散版で均一光にした面照射。
・ワークをバックライトで照射し、シルエットで形状判断する等に使用。
【用途】
・電子部品の寸法、形状検査。
・リードフレームの寸法、形状検査。
・液晶パネルの点灯検査。
・ICのリード検査。
・ガラス基板のアライメントマーク、2D認識。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
