オプテックス・エフエー

赤外照明 IRシリーズ

カタログ |

数量スライド割引

通常単価(税別): 37,767円～91,080円

税込単価: 41,544円～100,188円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：3 日目

高い透過性の赤外波長特性を活かした検査用途に。【特長】・文字や柄を透過する外観...

光種類
赤外線
光源
自光式

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

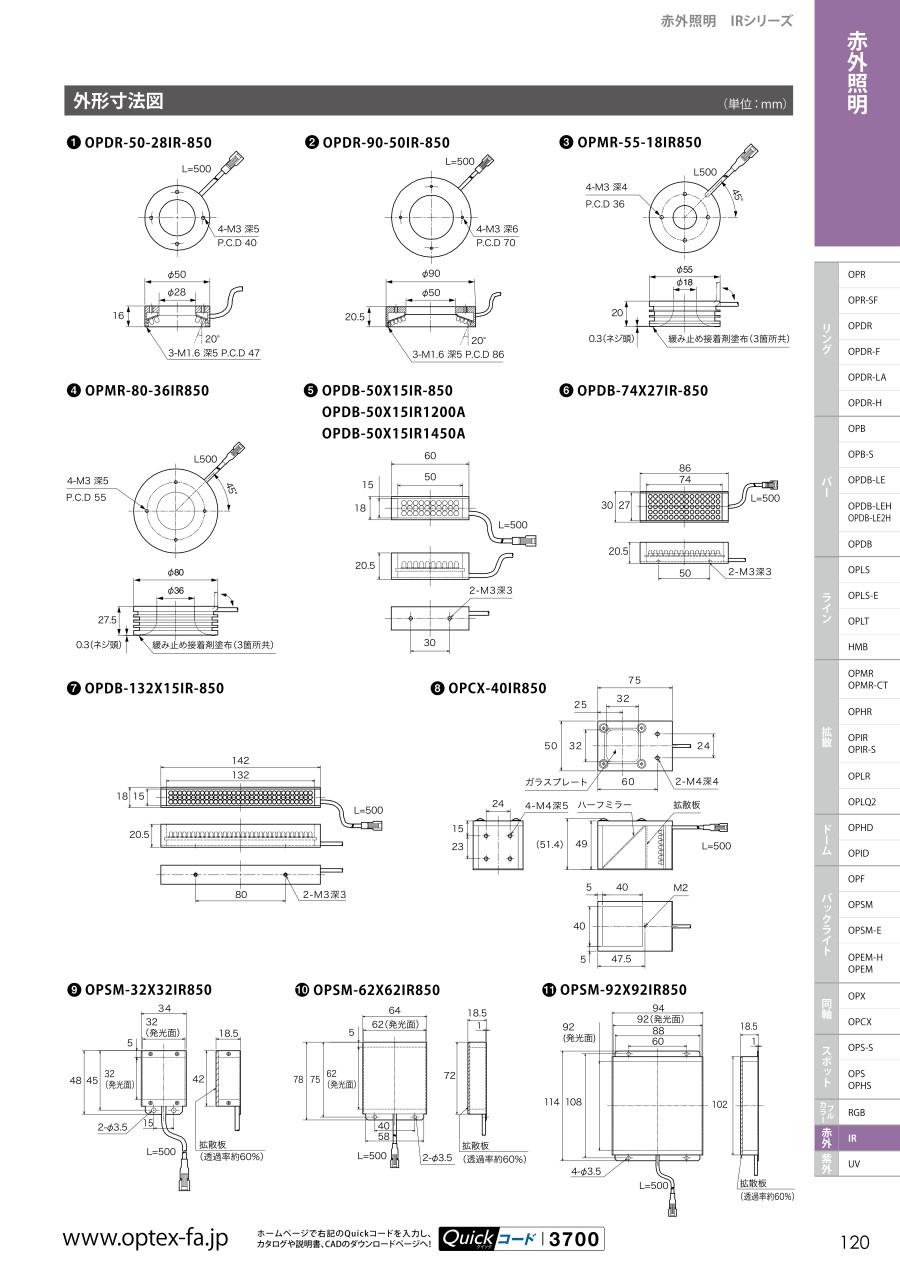

外形図

製品仕様

リング照明

バー照明

型番	消費電力［W］	質量［g］
OPDR-50-28IR-850	2.2	35
OPDR-90-50IR-850	4.4	95

入力電圧:DC12V

型番	消費電力［W］	質量［g］
OPDB-50X15IR-850	1.5	45
OPDB-74X27IR-850	2.8	90
OPDB-132X15IR-850	3.9	90

入力電圧:DC12V

同軸照明

バックライト照明

型番	消費電力［W］	質量［g］
OPCX-40IR850	2.0	180

入力電圧:DC12V

型番	消費電力［W］	質量［g］
OPSM-32X32IR850	1.0	40
OPSM-62X62IR850	3.9	80
OPSM-92X92IR850	8.7	130
OPSM-H25X30IR850	2.0	35
OPSM-H66X60IR850	7.5	100
OPSM-H108X114IR850	14.7	210
OPSM-H150X142IR850	24.0	310
OPEM-50X50IR-850	2.0	120
OPEM-100X80IR-850	3.4	300

入力電圧:DC12V

型番リスト

表示件数

型番

本体種類

照射方向

照射光種類

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

RoHS?

最小発注数量

[リング形] リング形	斜光	直射光	-	-	40.1～60	60	10～30	18	1.1～2	1.5	-	-	20.1～30	20.5	10	1個
バー形	斜光	直射光	-	-	80.1～100	86	10～30	30	2.1～3	2.4	-	-	20.1～30	20.5	10	1個
バー形	斜光	直射光	-	-	100.1～150	142	10～30	18	3.1～4	3.9	-	-	20.1～30	20.5	10	1個
[リング形] リング形	斜光	直射光	30.1～50	50	-	-	-	-	2.1～3	2.2	20.1～30	28	15.1～20	16	10	1個
[リング形] リング形	斜光	直射光	80.1～100	90	-	-	-	-	4.1～5	4.4	40.1～50	50	20.1～30	20.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

37,767円 ( 41,544円 )	17日目
62,370円 ( 68,607円 )	17日目
75,240円 ( 82,764円 )	17日目
63,000円 ( 69,300円 )	17日目
91,080円 ( 100,188円 )	17日目

詳細情報

基本情報

基本情報

高い透過性の赤外波長特性を活かした検査用途に。
【特長】
・文字や柄を透過する外観検査などに最適

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
