オプテックス・エフエー

水平ダイレクトリング照明 OPDR-Hシリーズ

カタログ |

通常単価(税別): 75,086円～124,458円

税込単価: 82,595円～136,904円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：17 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：3 日目～

水平方向からの照射で凹凸をさらに強調。高輝度LEDを水平に円周中心に向けて実装...

光種類
可視光
本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
直射光
高さ H（範囲） (mm)
5～15
高さ H（伸縮タイプはMAX値） (mm)
10
入力電圧
DC12V

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

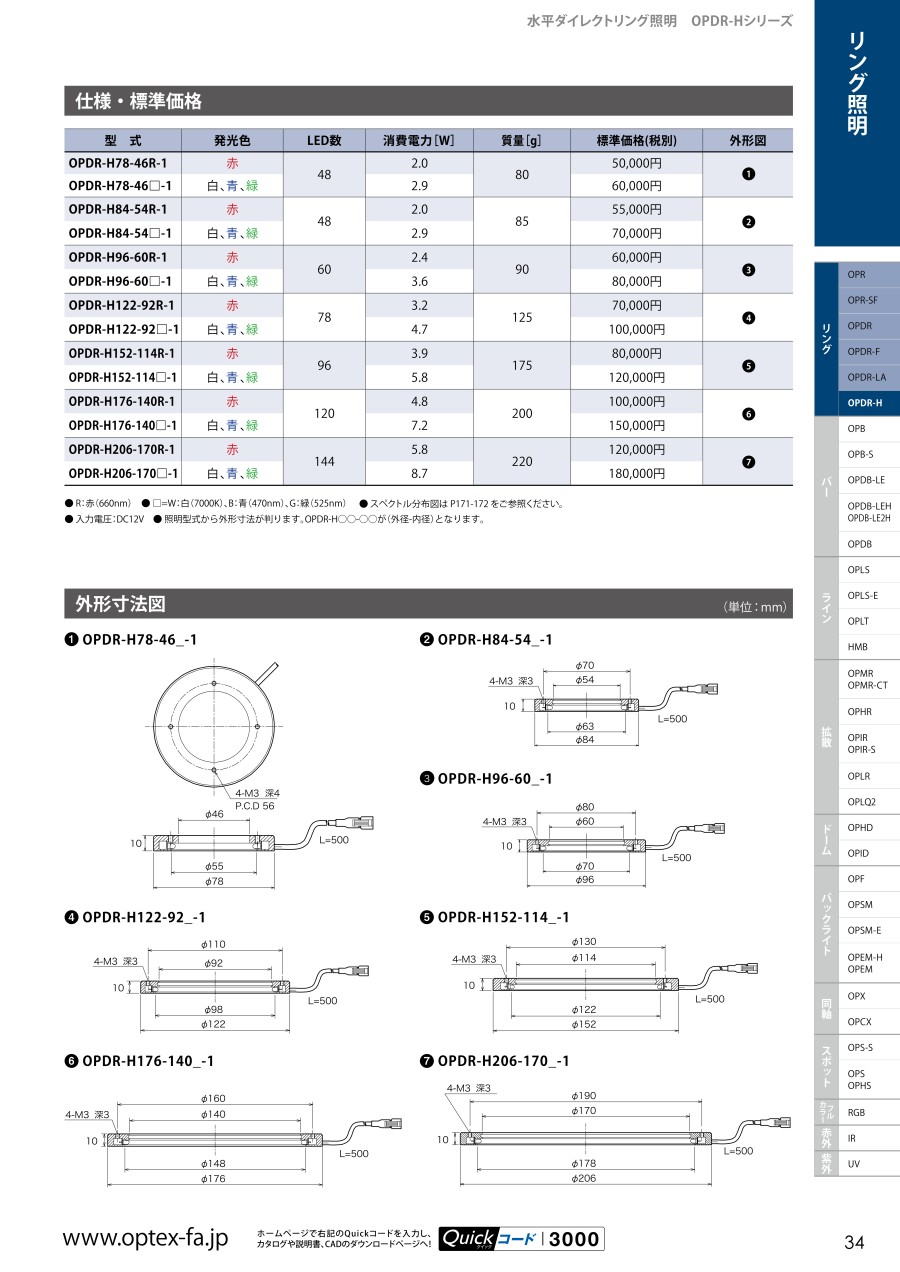

外形図

OPDR-H78-46_-1

OPDR-H84-54_-1

OPDR-H96-60_-1

OPDR-H122-92_-1

OPDR-H152-114_-1

OPDR-H176-140_-1

OPDR-H206-170_-1

製品仕様

型番	発光色	LED数	消費電力［W］	質量［g］
OPDR-H78-46R-1	赤	48	2.0	80
OPDR-H78-46□-1	白、青	48	2.9	80
OPDR-H84-54R-1	赤	48	2.0	85
OPDR-84-54□-1	白、青	48	2.9	85
OPDR-H96-60R-1	赤	60	2.4	90
OPDR-H96-60□-1	白、青	60	3.6	90
OPDR-H122-92R-1	赤	78	3.2	125
OPDR-H122-92□-1	白、青	78	4.7	125
OPDR-H152-114R-1	赤	96	3.9	175
OPDE-H152-114□-1	白、青	96	5.8	175
OPDR-H176-140R-1	赤	120	4.8	200
OPDR-H176-140□-1	白、青	120	7.2	200
OPDR-H206-170R-1	赤	144	5.8	220
OPDR-H206-170□-1	白、青	144	8.7	220

R：赤（660nm）
□=W：白（7000K）、B：青（470nm）
入力電圧：DC12V
照明型式から外形寸法が判ります。OPDR-H○○-○○が（外径-内径）となります。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

LED数

RoHS?

最小発注数量

青	-	78	2.1～3	2.9	40.1～50	46	48	10	1個
白	-	78	2.1～3	2.9	40.1～50	46	48	10	1個
青	80.1～100	84	2.1～3	2.9	50.1～70	54	48	10	1個
白	80.1～100	84	2.1～3	2.9	50.1～70	54	48	10	1個
青	80.1～100	96	3.1～4	3.6	50.1～70	60	48	10	1個
白	80.1～100	96	3.1～4	3.6	50.1～70	60	48	10	1個
青	100.1～130	122	4.1～5	4.7	70.1～100	92	78	10	1個
白	100.1～130	122	4.1～5	4.7	70.1～100	92	78	10	1個

通常単価(税別) (税込単価)	通常出荷日

75,086円 ( 82,595円 )	19日目
75,086円 ( 82,595円 )	17日目
87,429円 ( 96,172円 )	17日目
87,429円 ( 96,172円 )	17日目
99,772円 ( 109,749円 )	17日目
99,772円 ( 109,749円 )	17日目
124,458円 ( 136,904円 )	17日目
101,894円 ( 112,083円 )	17日目

詳細情報

基本情報

基本情報

水平方向からの照射で凹凸をさらに強調。
高輝度LEDを水平に円周中心に向けて実装しています。
【特長】
・超ローアングル照射により、表面の微細な傷やエッジを強調できる照明。
【用途】
・BGAの半田ボール検査。
・ウエハーやガラス基板の傷、汚れ検査。
・その他、エッジ抽出の検査用途。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
