レギュレータ 省スペースのモジュラーシリーズ BN-3RT5
- 通常単価(税別)
- 5,397円
- 税込単価
- 5,937円
通常出荷日：在庫品1日目当日出荷可能
省スペースのレギュレータ。【特長】・モジュラ接続が可能なレギュレータ。・一次圧力1.5MPaが可能。【...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

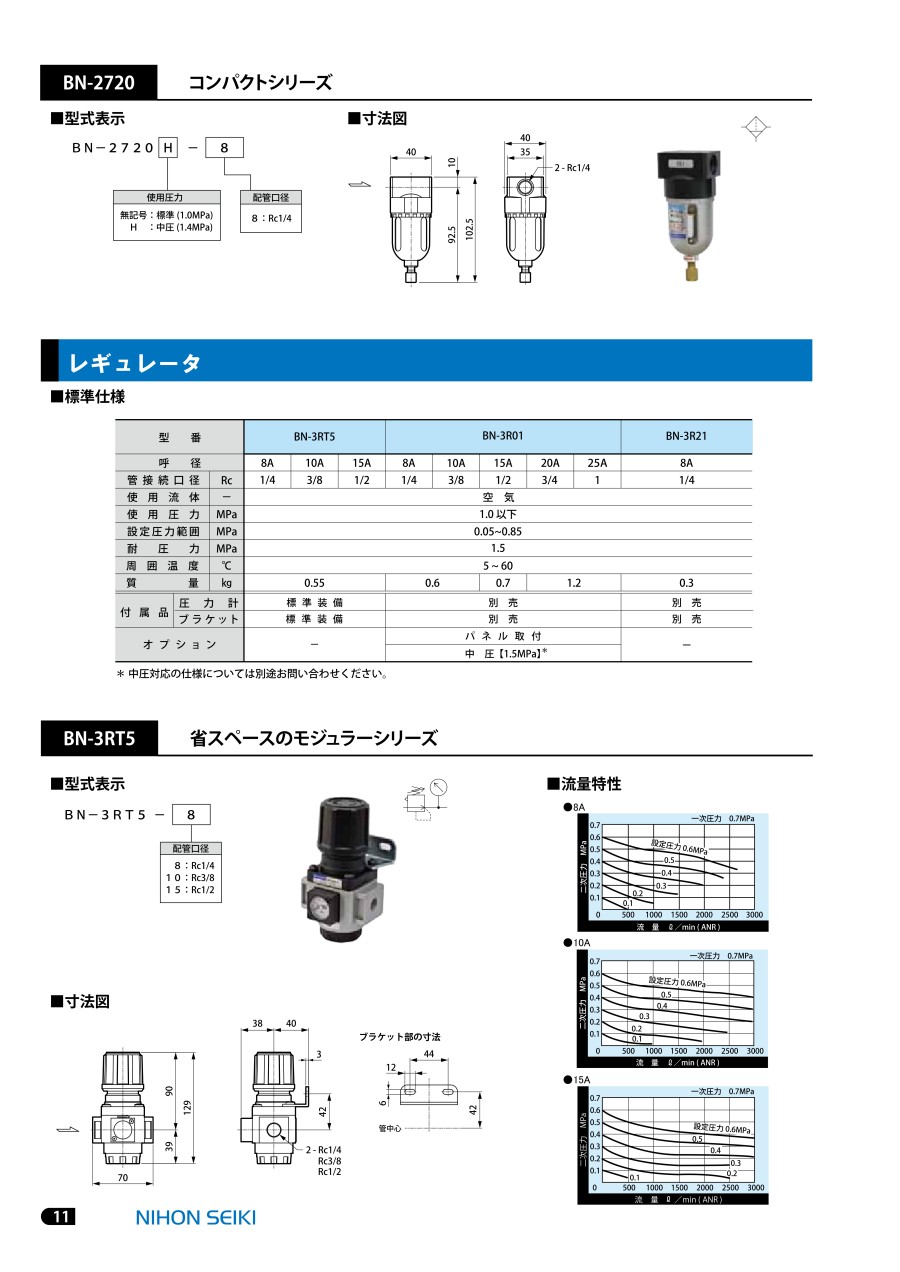

外形図
（単位：mm）
BN-3RT5の寸法図1
BN-3RT5の寸法図2
ブラケット部の寸法図
製品仕様
BN-3RT5の外観
配管口径
- BN-3RT5-8：Rc1/4
- BN-3RT5-10：Rc3/8
- BN-3RT5-15：Rc1/2
規格表
| 型番 | BN-3RT5 | BN-3R01 | BN-3R21 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 8A | 10A | 15A | 8A | 10A | 15A | 20A | 25A | 8A | |||||||
| 管接続口径 | Rc | 1/4 | 3/8 | 1/2 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1/4 | ||||||
| 使用流体 | - | 空気 | ||||||||||||||
| 使用圧力 | MPa | 1.0 以下 | ||||||||||||||
| 設定圧力範囲 | MPa | 0.05～0.85 | ||||||||||||||
| 耐圧力 | MPa | 1.5 | ||||||||||||||
| 周囲温度 | ℃ | 5～60 | ||||||||||||||
| 質量 | Kg | 0.55 | 0.6 | 0.7 | 1.2 | 0.3 | ||||||||||
| 付属品 | 圧力計 | 標準装備 | 別売 | 別売 | ||||||||||||
| ブラケット | 標準装備 | 別売 | 別売 | |||||||||||||
性能・試験情報
8Aの流量特性
10Aの流量特性
15Aの流量特性
注意・禁止事項
- ご使用の前に取扱説明書を必ずお読みのうえ、正しくお使いください。
- ご使用にさいしては、使用圧力範囲、定格電圧をお守りください。
- 明記されている仕様以外の条件や危険物が存在する環境下では使用しないでください。
- 分解、組立て時は必ず配管内の圧縮空気を全て抜いてください。
- 点検等で分解を行う場合は、充分な空気圧の知識と経験を持った人が行ってください。
