レギュレータ コンパクトシリーズ BN-3R21
- 通常単価(税別)
- 3,226円
- 税込単価
- 3,549円
通常出荷日：在庫品1日目当日出荷可能
幅35mmのコンパクトな減圧弁のレギュレータ。【特長】・ピストンタイプの減圧弁。【用途】・圧縮空気を、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
BN-3R21-8の仕様・寸法情報
レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
標準
形状
標準
圧力計
なし
使用環境
標準
供給側 接続種類
Rc
供給側 呼びサイズ
1/4
制御側 接続種類
Rc
制御側 呼びサイズ
1/4
リリーフ機構
なし
ブリード機構
あり
設定圧力(MPa)
0.05～0.85
使用圧力(MPa)
0～1.0
トラスココード
103-4405
耐圧力(MPa)
1.5
周囲温度(℃)
5～60
-
-
商品情報
外形図
（単位：mm）
BN-3R21-8の寸法図1
BN-3R21-8の寸法図2
ブラケット部の寸法図
製品仕様
BN-3R21の外観
配管口径
BN-3R21-8：Rc1/4
※圧力計・ブラケットは別売です。
※圧力計・ブラケットは別売です。
規格表
| 型番 | BN-3RT5 | BN-3R01 | BN-3R21 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 8A | 10A | 15A | 8A | 10A | 15A | 20A | 25A | 8A | |||||||
| 管接続口径 | Rc | 1/4 | 3/8 | 1/2 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1/4 | ||||||
| 使用流体 | - | 空気 | ||||||||||||||
| 使用圧力 | MPa | 1.0 以下 | ||||||||||||||
| 設定圧力範囲 | MPa | 0.05～0.85 | ||||||||||||||
| 耐圧力 | MPa | 1.5 | ||||||||||||||
| 周囲温度 | ℃ | 5～60 | ||||||||||||||
| 質量 | Kg | 0.55 | 0.6 | 0.7 | 1.2 | 0.3 | ||||||||||
| 付属品 | 圧力計 | 標準装備 | 別売 | 別売 | ||||||||||||
| ブラケット | 標準装備 | 別売 | 別売 | |||||||||||||
性能・試験情報
流量特性
注意・禁止事項
- ご使用の前に取扱説明書を必ずお読みのうえ、正しくお使いください。
- ご使用にさいしては、使用圧力範囲、定格電圧をお守りください。
- 明記されている仕様以外の条件や危険物が存在する環境下では使用しないでください。
- 分解、組立て時は必ず配管内の圧縮空気を全て抜いてください。
- 点検等で分解を行う場合は、充分な空気圧の知識と経験を持った人が行ってください。

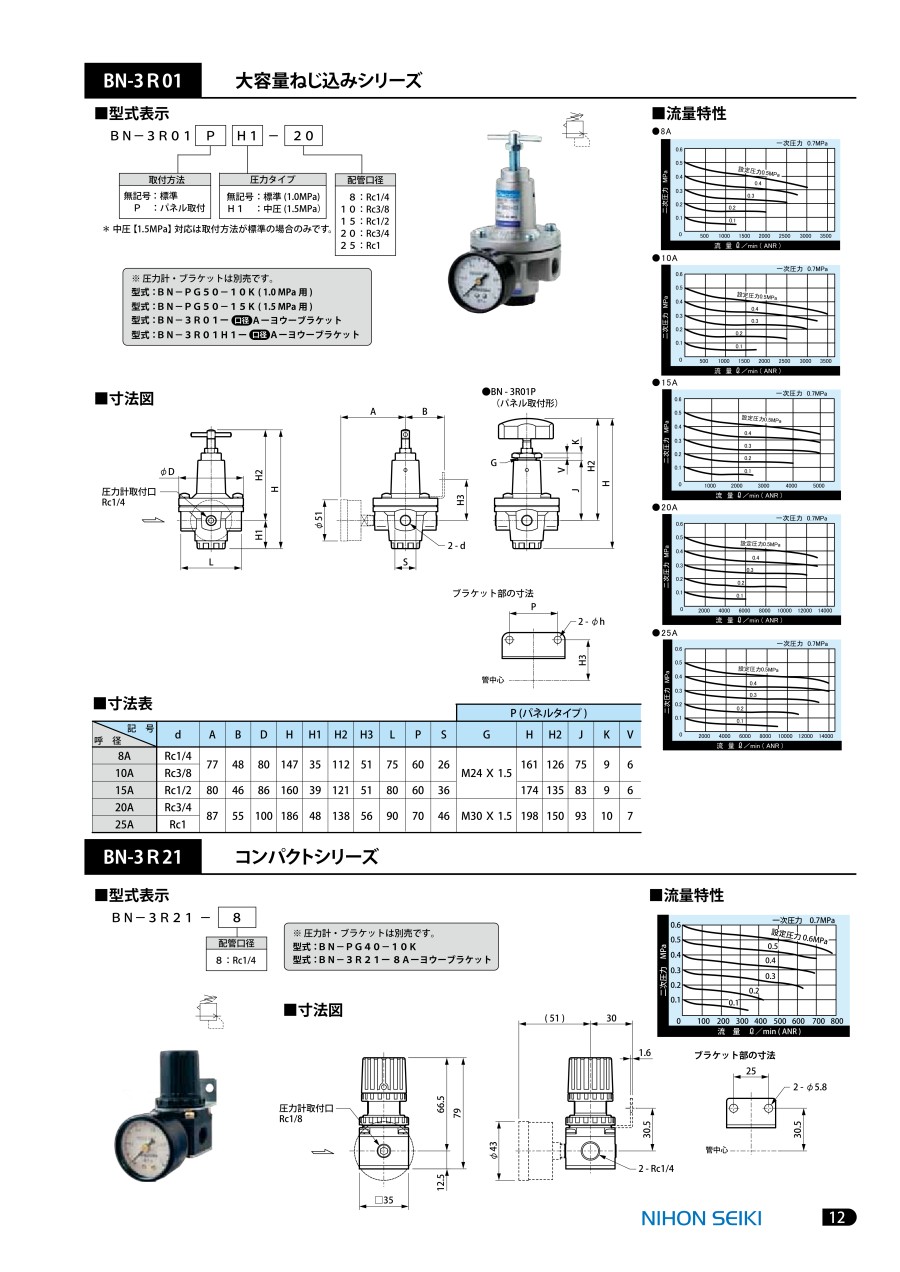

カタログ
