中央精機

Z軸ブラケット SB-301-1・SB-402・SB-403

Z軸ブラケット SB-301-1・SB-402・SB-403
この商品のFAQをみる（1件）
通常単価(税別)
3,658円～8,619円
税込単価
4,024円～9,481円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アダプタープレート（ステージ用アクセサリ）

中央精機

アダプタープレート（ステージ用アクセサリ）
0
通常価格(税別)： 3,282円 (税込価格：3,610円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Zブラケット（ステージ用アクセサリ）

中央精機

Zブラケット（ステージ用アクセサリ）
0
通常価格(税別)： 5,018円 (税込価格：5,520円)

通常出荷日：在庫品1日目

ステージと組み合わせ、移動方向を変換するブラケット。【特長】・XステージをZス...

詳細情報を確認する
  • 種類
    ブラケット
  • 主要材質/表面処理
    アルミ合金/黒アルマイト梨地
未確定：候補が3型番あります。
数量：

商品情報

Z軸ブラケットの詳細

Z軸ブラケット:関連画像

Z軸ブラケットSB-301-1のイメージ

Z軸ブラケット:関連画像

Z軸ブラケットSB-403のイメージ

製品仕様

共通仕様

  • 種別：Zブラケット
  • 主要材質：アルミ合金
  • 表面処理：黒アルマイト梨地

質量：

  • SB-301-1：0.01kg
  • SB-402：0.11kg
  • SB-403：0.18kg

型番リスト

表示件数
  • 1
    • 型番
    SB-301-1
    SB-402
    SB-403

    対応

    全高

    (mm)

    		RoHS?最小発注数量
    30X30用
    50
    10
    1個
    LS-414L1用
    85
    10
    1個
    LS-414L2用
    160
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,658円
    ( 4,024円 )
    6日目
    5,111円
    ( 5,622円 )
    4日目
    8,619円
    ( 9,481円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ステージと組み合わせ、移動方向を変換するブラケット。
    【特長】
    ・XステージをZステージとして使用可能。
    ・Xステージの移動面を縦方向（垂直）から横方向（水平）に方向変換が可能。
    ・回転ステージを取り付けて回転の向きを水平から90°（垂直）へ変換可能。
    【用途】
    ・SB-402、SB-403は長作動ステージLS-414L1、LS-414L2を立てて使用するために使用。
    ・Xステージの移動面を縦方向（垂直）にする。
    ・Zステージの移動面を縦方向（垂直）から横方向（水平）にする。
    ・回転ステージの回転面を垂直にする。

    商品担当おすすめ

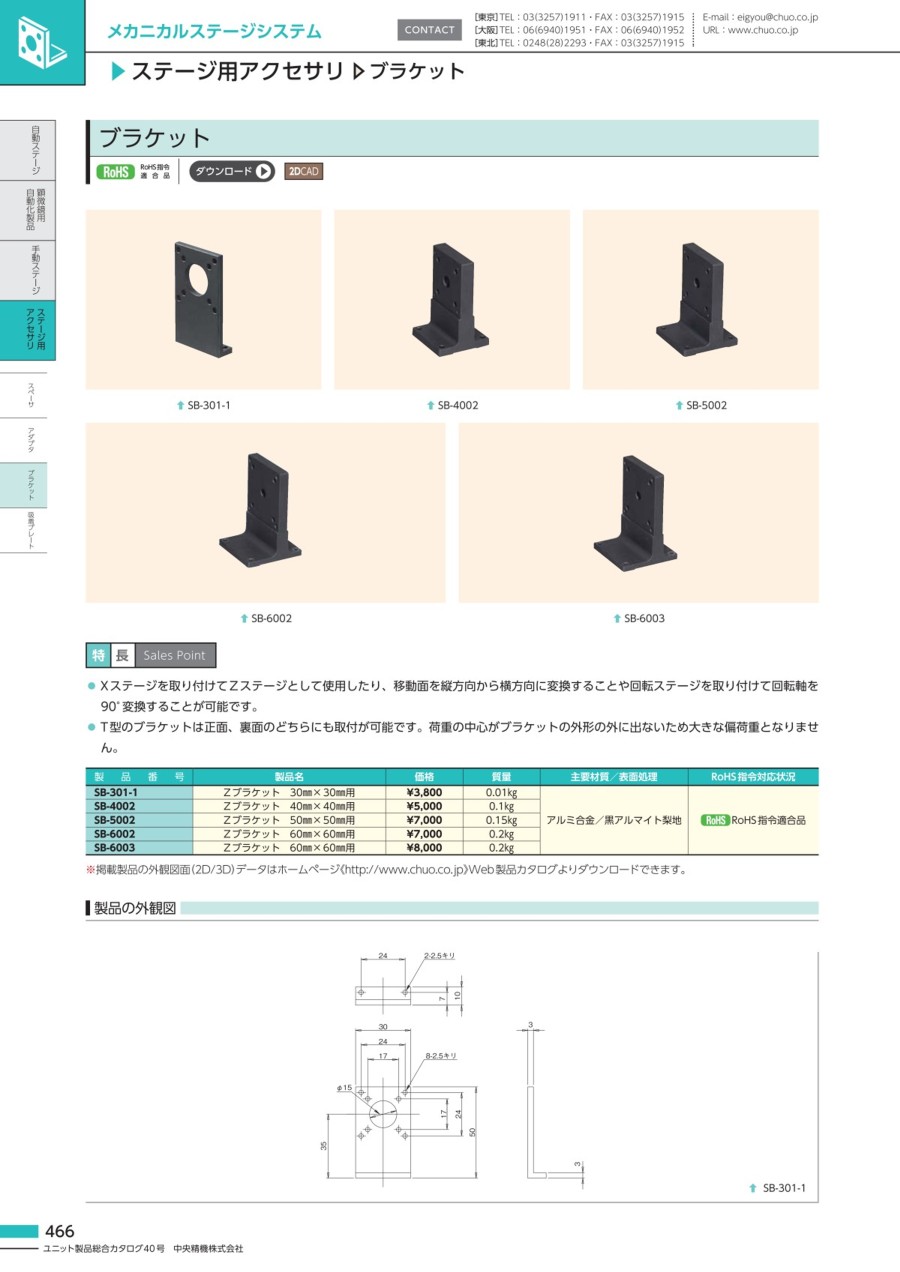

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Z軸ブラケット SB-301-1・SB-402・SB-403のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q固定用のビスは付属していますか。
    A
    固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
