中央精機

高さ調整スペーサ

Name: 高さ調整スペーサ
Brand: 中央精機
SKU: 221000831906
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,897円～5,865円

税込単価: 3,187円～6,452円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

アダプタープレート（ステージ用アクセサリ）

通常価格(税別)： 3,282円 (税込価格：3,610円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

スペーサ（ステージ用アクセサリ）

通常価格(税別)： 3,282円 (税込価格：3,610円)

通常出荷日：在庫品1日目

ステージなどの高さを調整するスペーサ。【特長】・単体、あるいは組み合わせて1m...

詳細情報を確認する

種類
ベースプレート
主要材質/表面処理
アルミ合金/黒アルマイト梨地

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

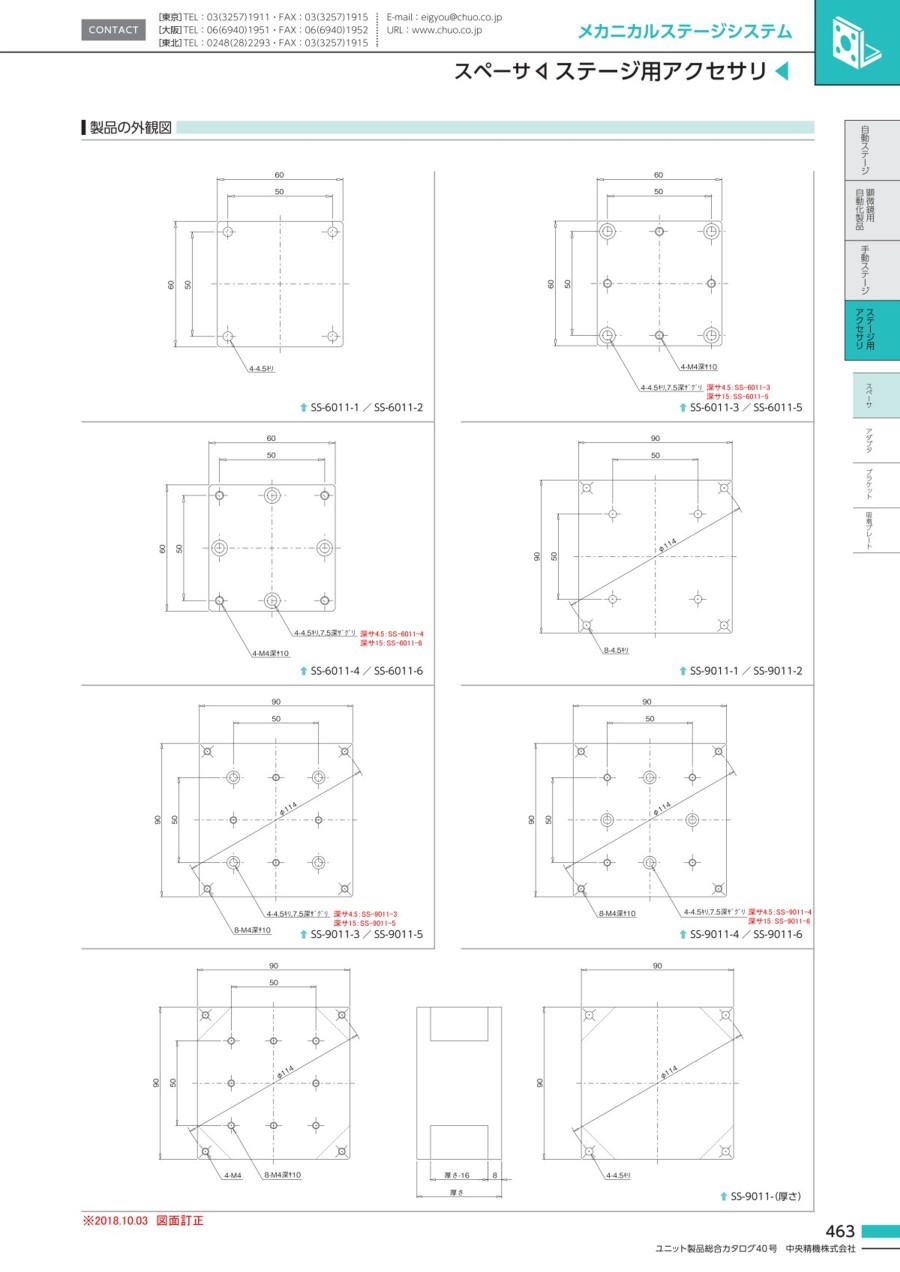

外形図

単位：mm

60×60

SS-6011-1

SS-6011-2

SS-6011-3

SS-6011-4

SS-6011-5

SS-6011-6

SS-6011-t

90×90

SS-9011-1

SS-9011-2

SS-9011-3

SS-9011-4

SS-9011-5

SS-9011-6

SS-9011-t

製品仕様

SS-6011-2

型番	製品名	サイズ	厚さ	質量	主要材質/表面処理
SS-6011-1	高さ調整スペーサ 1t	60mm×60mm	1mm	0.01kg	アルミ合金／黒アルマイト梨地
SS-6011-2	高さ調整スペーサ 5t		5mm	0.05kg
SS-6011-3	高さ調整スペーサ 10t		10mm	0.09kg
SS-6011-4	高さ調整スペーサ 10t		10mm	0.09kg
SS-6011-5	高さ調整スペーサ 20t		20mm	0.19kg
SS-6011-6	高さ調整スペーサ 20t		20mm	0.19kg
SS-9011-1	高さ調整スペーサ 1t	90mm×90mm	1mm	0.02kg
SS-9011-2	高さ調整スペーサ 5t		5mm	0.11kg
SS-9011-3	高さ調整スペーサ 10t		10mm	0.22kg
SS-9011-4	高さ調整スペーサ 10t		10mm	0.22kg
SS-9011-5	高さ調整スペーサ 20t		20mm	0.43kg
SS-9011-6	高さ調整スペーサ 20t		20mm	0.43kg

型番リスト

表示件数

型番

サイズ

(mm)

厚さ

(mm)

50×50ピッチ部取付穴種類

RoHS?

最小発注数量

60X60	1	4-φ4.5	10	1個
60X60	5	4-φ4.5	10	1個
60X60	10	4-φ4.5	10	1個
60X60	10	4-M4	10	1個
60X60	20	4-φ4.5	10	1個
60X60	20	4-M4	10	1個
90X90	1	4-φ4.5	10	1個
90X90	5	4-φ4.5	10	1個
90X90	10	4-φ4.5	10	1個
90X90	10	4-M4	10	1個
90X90	20	4-φ4.5	10	1個
90X90	20	4-M4	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
4,274円 ( 4,701円 )	在庫品1日目当日出荷可能
4,427円 ( 4,870円 )	在庫品1日目当日出荷可能
4,494円 ( 4,943円 )	4日目
4,427円 ( 4,870円 )	在庫品1日目当日出荷可能
4,494円 ( 4,943円 )	在庫品1日目当日出荷可能
3,413円 ( 3,754円 )	4日目
4,113円 ( 4,524円 )	4日目
5,449円 ( 5,994円 )	在庫品1日目当日出荷可能
4,923円 ( 5,415円 )	4日目
5,865円 ( 6,452円 )	4日目
5,865円 ( 6,452円 )	4日目

詳細情報

基本情報

基本情報

ステージなどの高さを調整するスペーサ。
【特長】
・単体、あるいは組み合わせて1mm刻みでの高さ調整が可能。
・10mm厚と20mm厚は複数枚組み合わせ時容易に固定できるように、固定位置が異なるものを用意。
・50mm以上の厚さが必要な場合は、100mmまで厚さ指定が可能。
・必要な厚さをご指定ください（例）60×60mmのサイズで厚さ80mmが必要な場合はSS-6011-80となる。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（手動ステージ）
HG-VCR方式を採用した高精度、高剛性ステージです。標準型、対称型があり左右対称が構成できます。送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
中央精機
ハイグレードアルミXステージ（手動ステージ）
HG-VDR方式に主材質にアルミ合金を採用し剛性、軽量を両立したステージです。
中央精機
X軸フィックスステージ（手動ステージ）
ロックレス機構を採用した、位置調整後に動かないステージです。自然ロック式により、バックラッシを防止しています。常に位置調整が必要なワークより、むしろカメラやセンサなど、位置調整後に移動させたくないワークに最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
