電磁ブレーキボックス
- 通常単価(税別)
- 36,071円
- 税込単価
- 39,678円
QT-Aシリーズコントローラドライバで、電磁ブレーキ付Zステージの制御を行うた...
詳細情報を確認する- 種類
- 制御機器関連部品
- 制御軸
- 1軸
- 外形寸法
- W70XD80XH55（突起部含まず）
閲覧中の商品と併せてご検討ください
－閉じる
QT-BKの仕様・寸法情報
種類
制御機器関連部品
制御軸
1軸
外形寸法
W70XD80XH55（突起部含まず）
-
-
商品情報
電磁ブレーキボックスの詳細
電磁ブレーキボックス QT-BK 商品イメージ
製品仕様
- 制御軸数：1軸
- 種類：コントローラオプション
- 入力電源：電圧範囲：DC24V±5%以内、電流容量：1A以上
- 許容リップル電圧：400mVp-p以下でサージなどが無いこと（これらの条件が全て満たされないと破損する可能性があります）
- 周囲温度／湿度：10～40℃／20～80%（非結露）
- 外形寸法：W70mm×D80mm×H55mm（ただし突起部含まず）
- 質量：0.5kg
- 機能：当社製自動Zステージの電磁ブレーキ制御
- 適合機種：QT-ADL1、QT-ADM2、QT-AMH2、QT-ADM3、当社製電磁ブレーキ付き自動Zステージ
補足事項
- ※ ACアダプタをご使用になる際は、必ず専用のものをご使用ください。
電磁ブレーキボックスの寸法
（単位：mm）
QT-BK 寸法図
詳細情報
基本情報
QT-Aシリーズコントローラドライバで、電磁ブレーキ付Zステージの制御を行うためのアダプタ。
【特長】
・入出力は端子台構造となっているため容易に接続することが可能。
・非常停止ボタンが押されると非常停止入力となり、ボタンを右回転させると解除される仕様。
・電源入力にDC24Vと専用ACアダプタのどちらかを使用。

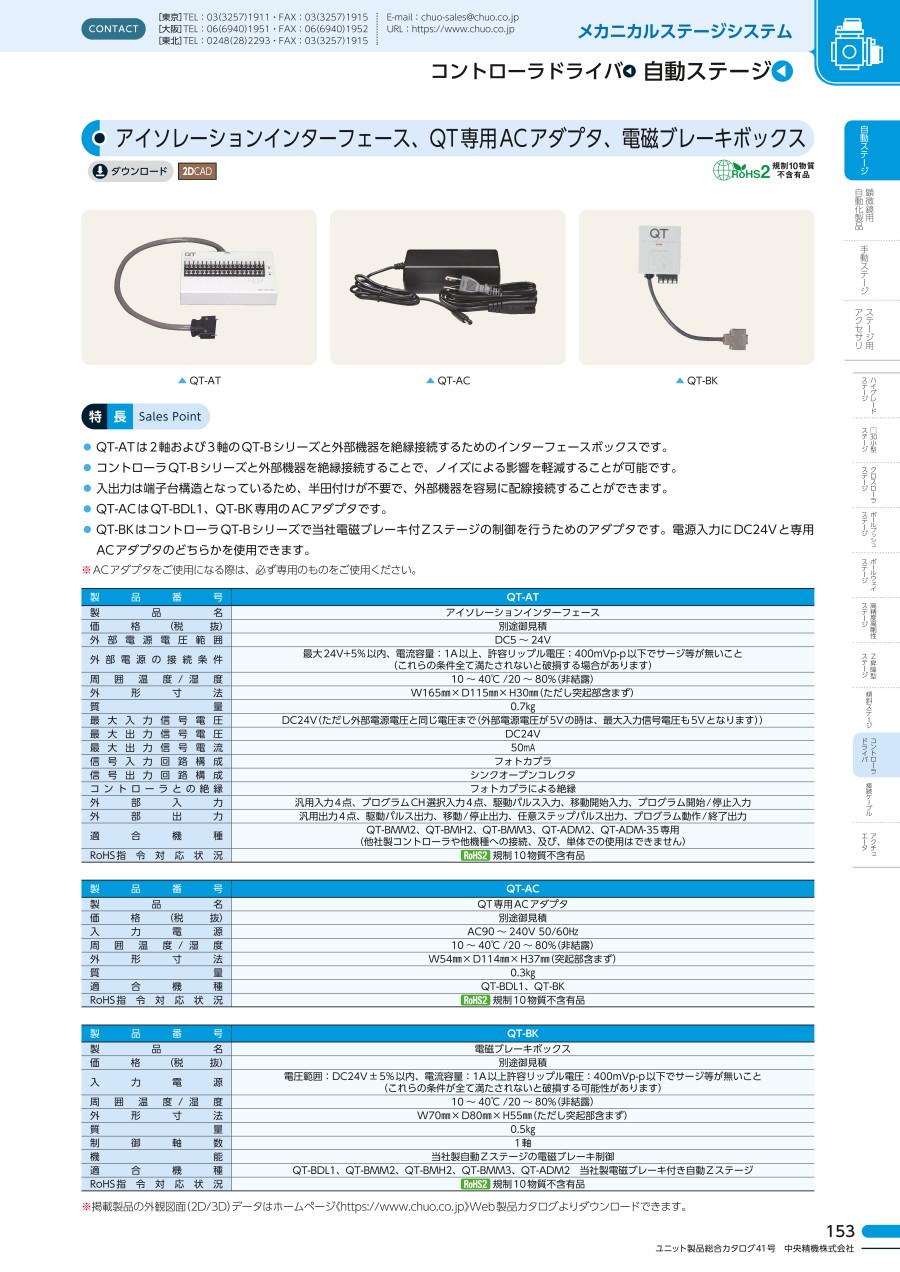

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。電磁ブレーキボックスの型番QT-BKのページです。
型番QT-BKに関する仕様情報を記載しております。
電磁ブレーキボックスのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q他の機器への使用は。
A
動作確認、保証はしていません。
