メカニカル部品技術窓口
接続ケーブル・ドライバ側切り離し接続ケーブル
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
ACB-STS2の仕様・寸法情報
種類
ケーブル
ケーブル長(m)
2
ケーブル種別
接続ケーブル
ケーブル仕様
12芯シールド線
商品情報

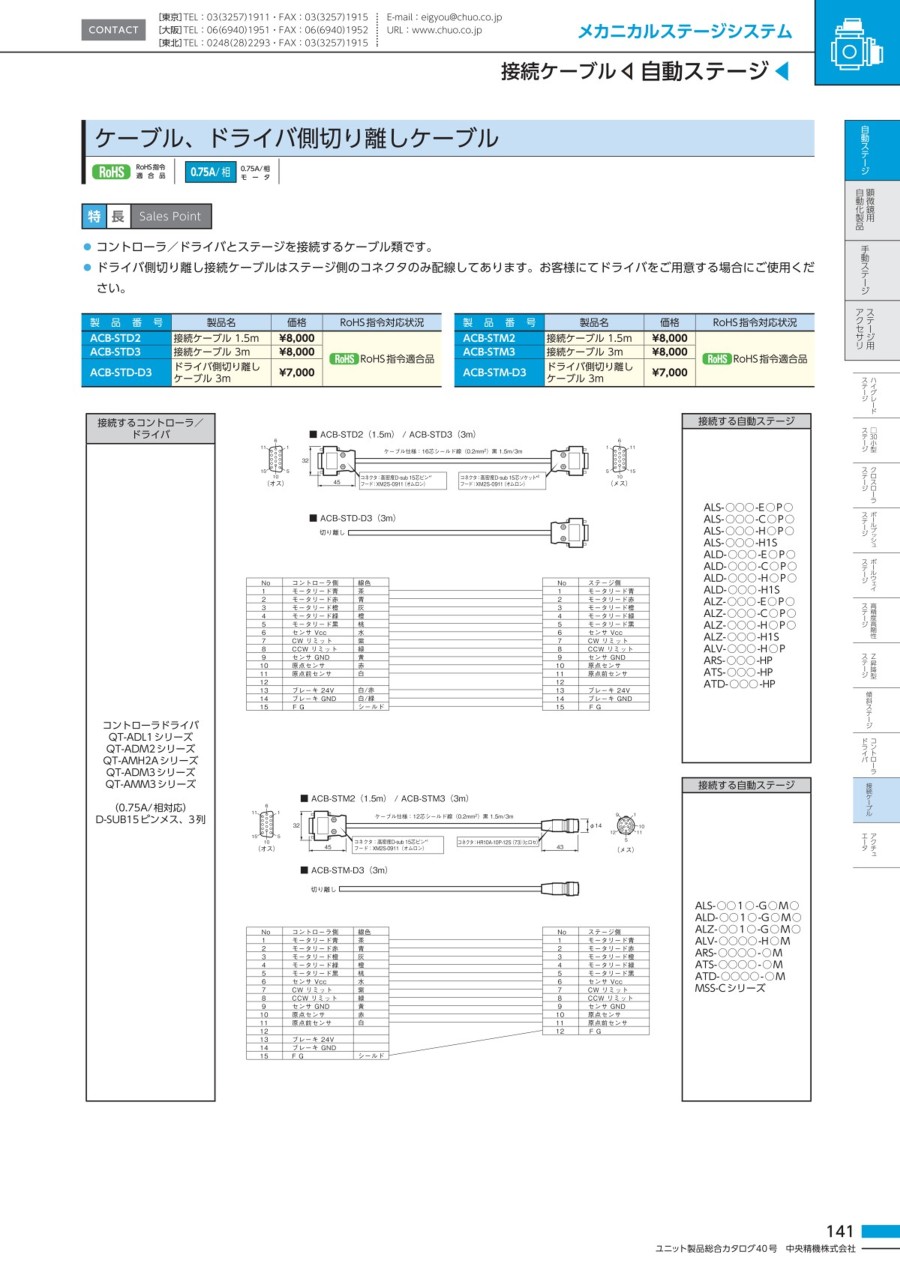

外形図
ACB-STD2（1.5m） / ACB-STD3（3m）
ケーブル仕様：16芯シールド線（0.2mm2）黒 1.5m/3m
ACB-STD-D3（3m）
ACB-STM2（1.5m） / ACB-STM3（3m）
ケーブル仕様：12芯シールド線（0.2mm2）黒 1.5m/3m
ACB-STM-D3（3m）
ACB-STS2（2m）
ケーブル仕様：12芯シールド線（0.08mm2）黒 2m
ARC-STD-D3
ケーブル仕様：ツイストペア7Pシールド線 （0.2mm2） 黒 3m
曲げ半径：
●固定時 34mm以上推奨
●可動時 64mm以上推奨
ARC-STM-D3
ケーブル仕様：ツイストペア6Pシールド線 （0.2mm2） 黒 3m
曲げ半径：
●固定時 48mm以上推奨
●可動時 48mm以上推奨
規格表
| 型番 | 製品名 | ケーブル長 | コントローラ/ドライバ側 コネクタ | 自動ステージ側 コネクタ |
|---|---|---|---|---|
| ACB-STD2 | 接続ケーブル 1.5m | 1.5m | D-sub15ピン オス | D-sub15ピン メス |
| ACB-STD3 | 接続ケーブル 3m | 3m | D-sub15ピン オス | D-sub15ピン メス |
| ACB-STM2 | 接続ケーブル 1.5m | 1.5m | D-sub15ピン オス | 丸12ピン メス |
| ACB-STM3 | 接続ケーブル 3m | 3m | D-sub15ピン オス | 丸12ピン メス |
| ACB-STS2 | 接続ケーブル 2m | 2m | D-sub15ピン メス | 丸12ピン メス |
| ARC-STD3 | 接続ケーブル 3m（ロボットケーブル仕様） | 3m | D-sub15ピン オス | D-sub15ピン メス |
| ARC-STD-D3 | ドライバ側切り離しケーブル 3m（ロボットケーブル仕様） | 3m | D-sub15ピン オス | D-sub15ピン メス |
| ARC-STM3 | 接続ケーブル 3m（ロボットケーブル仕様） | 3m | 切り離し | 丸12ピン メス |
| ARC-STM-D3 | ドライバ側切り離しケーブル 3m（ロボットケーブル仕様） | 3m | 切り離し | 丸12ピン メス |
商品特長詳細
- 製品番号ARCではじまる製品は耐屈曲性、耐ねじれ性に優れたロボットケーブルを使用していますのでケーブルを引き回す環境の多い箇所での使用に最適です。
- ドライバ側切り離しケーブルはステージ側のコネクタのみ配線してあります。お客様がドライバを用意する場合にご使用ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。接続ケーブル・ドライバ側切り離し接続ケーブルの型番ACB-STS2のページです。
型番ACB-STS2に関する仕様情報を記載しております。
接続ケーブル・ドライバ側切り離し接続ケーブルのレビュー
ドライバ接続
3
3.02023/05/31
コントローラとドライバ接続に使用しています。
エラーなく使用できています。
0人が参考にしています。
自動ステージ用
4
4.02019/03/22
中央精機のステージコントローラドライバ（QT-AMH2A）と、駿河精機製の精密自動ステージを接続するために購入しました。...もっと読む
0人が参考にしています。
