薄型X軸フィックスステージ（手動ステージ）
- 通常単価(税別)
- 23,899円～24,899円
- 税込単価
- 26,289円～27,389円
クランプレスの、位置調整後に動かない薄型X軸のフィックスステージ。【特長】・特...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
LS-T4052FX
LS-T6052FX
製品仕様
LS-T4052FX
LS-T6052FX
| 型番 | LS-T4052FX | LS-T6052FX |
|---|---|---|
| 移動方向 | X軸1方向 | |
| ステージ面 | 40×40mm | 60×60mm |
| ステージ高さ | 8mm | |
| クランプ方式 | クランプレス | |
| 送り方式 | 送りねじ P=0.7mm | |
| 移動量 | ±3.5mm | ±5.5mm |
| 移動量／ツマミ1回転 | 約0.7mm | |
| 移動ガイド | すり合わせ | |
| 平行度 | 0.1mm | |
| 耐荷重 | 24.5N（2.5kgf） | |
| 質量 | 0.04kg | 0.08kg |
| 主要材質／表面処理 | アルミ合金／黒アルマイト梨地 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,899円 ( 26,289円 ) | 在庫品1日目当日出荷可能 |
24,899円 ( 27,389円 ) | 6日目 |
詳細情報
基本情報
クランプレスの、位置調整後に動かない薄型X軸のフィックスステージ。
【特長】
・特殊機構により、バックラッシを防止。
・特許取得済み。
・位置調整は六角レンチを使用。
・クランプねじなど、ステージ本体からの突起物がほとんどない。
・8mmとスペーサほどの薄さ。
・水平設置だけでなく、垂直・逆さ方向の設置も可能（設置方向により耐荷重に制限あり）。
【用途】
・カメラ、センサなど位置調整後に移動させたくないワークに最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

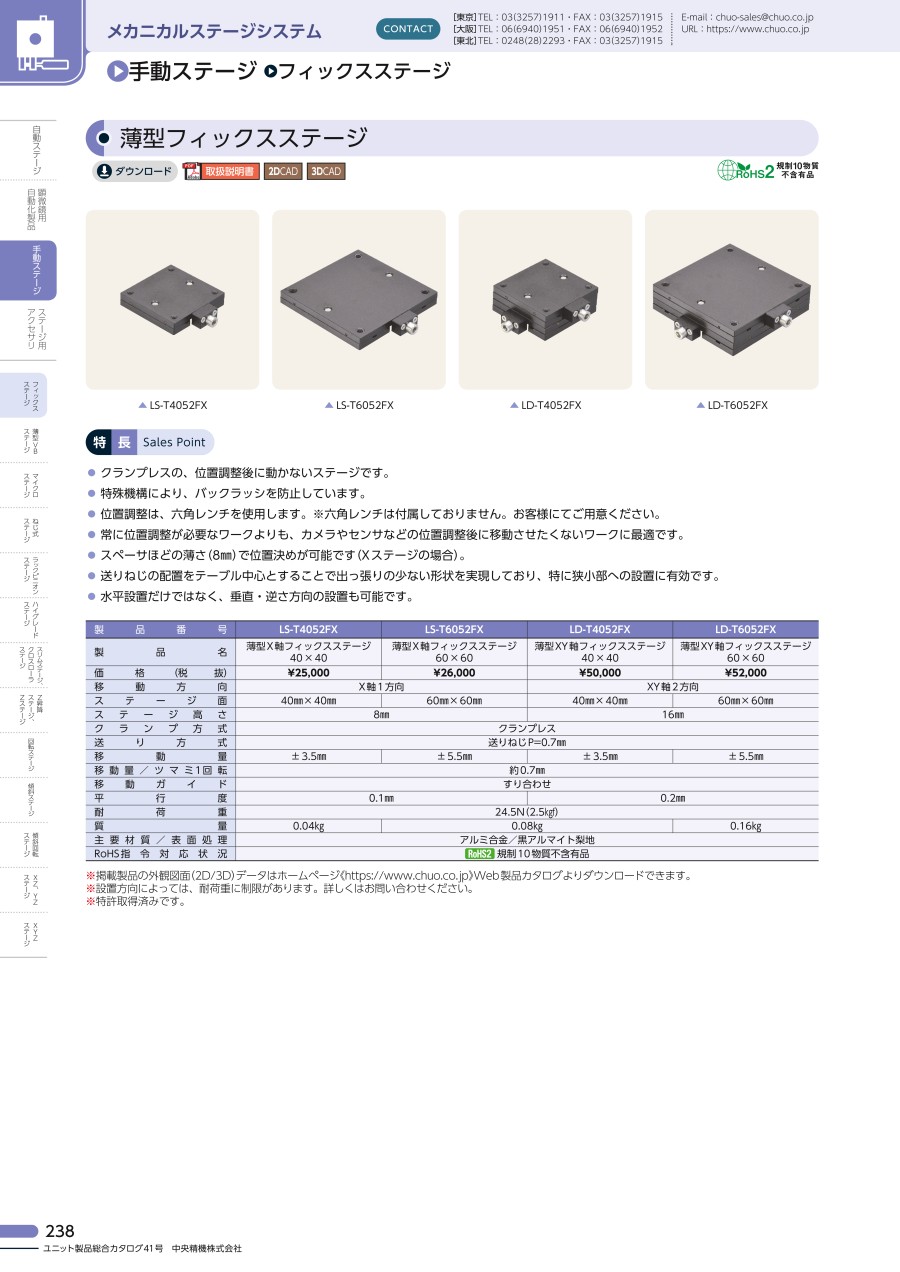

カタログ
商品担当おすすめ
薄型X軸フィックスステージ（手動ステージ）のレビュー
対物レンズマウントのベースとして
5
5.02022/01/31
光学実験の際、対物レンズマウントのベースとして使用しました。
可動範囲がそこそこ必要、かつ一度セットした後はできる限り止...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q固定用のビスは付属していますか。
A
固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
