中央精機

X軸フィックスステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 11,899円～27,899円

税込単価: 13,089円～30,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・クランプレスの、位置調整後に動かないステージです。・特殊機構により、...

種類
本体
送り方式
送りねじ
移動ガイド
すり合わせ
移動量（範囲選択） (mm)
～±10.0
テーブル材質
アルミ合金
種類詳細
X軸フィックスステージ
クランプ方式
なし
テーブル表面処理
黒アルマイト梨地
移動方向
X軸1方向

ご注意

六角レンチは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

11.8×24.8

LS-1251FX

25×25

LS-2551FX

40×40

LS-4051FX

60×60

LS-6051FX

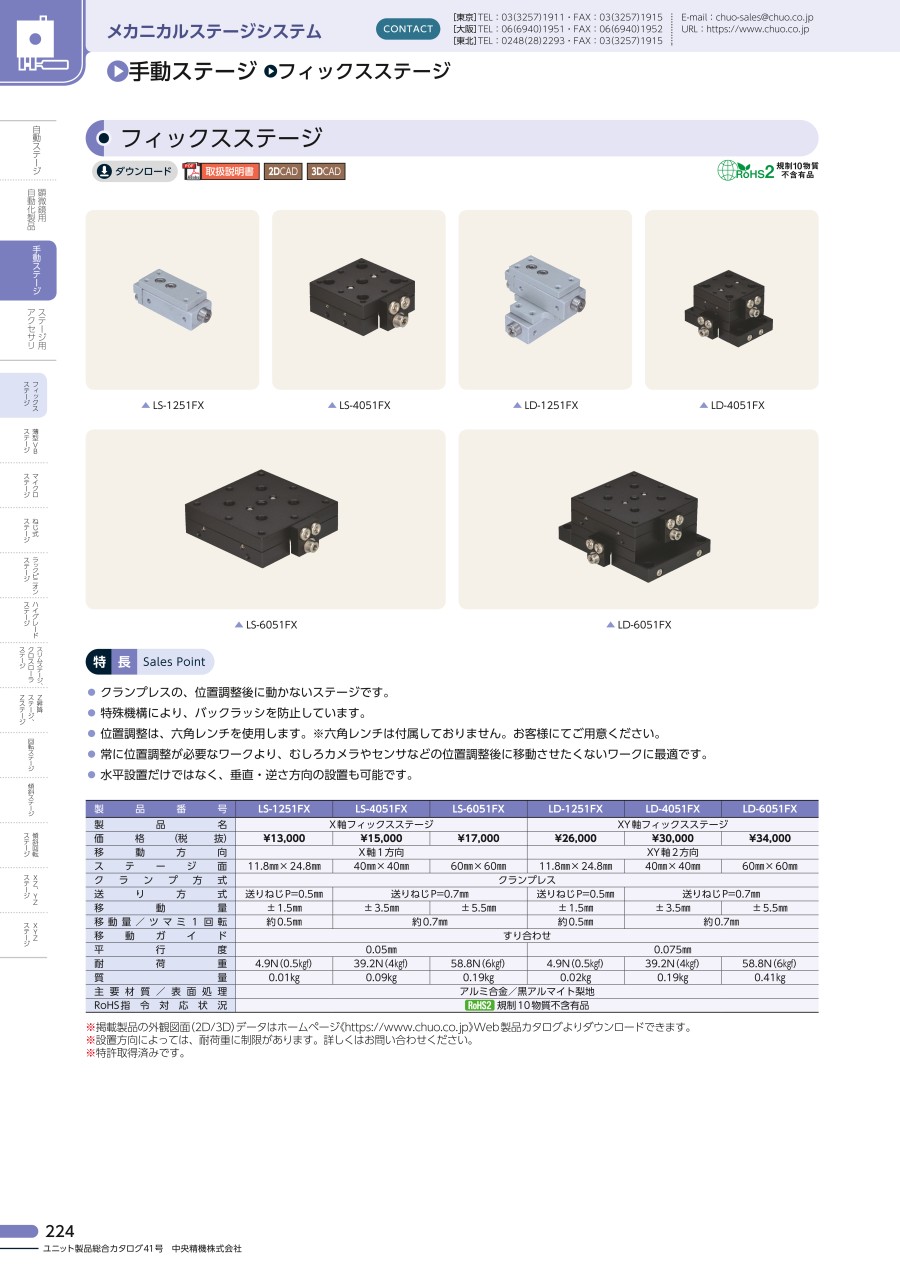

製品仕様

ロックレス機構を採用した、位置調整後に動かないステージ。
自然ロック式により、バックラッシを防止。

※ 設置方向によっては、耐荷重に制限がある。

LS-1251FX

ロックレス機構を採用した、位置調整後に動かないステージ。自然ロック式により、バックラッシを防止。位置調整は、六角レンチを使用。 ※六角レンチは付属していない。常に位置調整が必要なワークより、むしろカメラやセンサなど、位置調整後に移動させたくないワークに最適。水平設置だけでなく、垂直･逆さ方向の設置も可能。 ※設置方向によっては、耐荷重に制限がある。

ステージ面	11.8×24.8mm
クランプ方式	なし（自然ロック式※）
移動機構／送り方式	送りねじP=0.5mm
移動量	±1.5mm
移動量／ツマミ１回転	約0.5mm
目量	-
移動ガイド	すり合わせ
バックラッシ	0.001mm
平行度	0.05mm
耐荷重	4.9N（0.5kgf）
質量	0.01kg
補足事項	特許取得済み

LS-4051FX

ステージ面	40×40mm
クランプ方式	なし（自然ロック式※）
移動機構／送り方式	送りねじP=0.7mm
移動量	±3.5mm
移動量／ツマミ１回転	約0.7mm
目量	-
移動ガイド	すり合わせ
バックラッシ	0.001mm
平行度	0.05mm
耐荷重	39.2N（4kgf）
質量	0.09kg
補足事項	特許取得済み

LS-6051FX

ステージ面	60×60mm
クランプ方式	なし（自然ロック式※）
移動機構／送り方式	送りねじP=0.7mm
移動量	±5.5mm
移動量／ツマミ１回転	約0.7mm
目量	-
移動ガイド	すり合わせ
バックラッシ	0.001mm
平行度	0.05mm
耐荷重	58.8N（6kgf）
質量	0.19kg
補足事項	特許取得済み

開発秘話

特許をとった機構を用いているため、他社で製作できないステージです。

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

ステージ面(長さ)（範囲選択）

(mm)

ステージ面(幅)（範囲選択）

(mm)

高さ（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

移動量(X軸)

(mm)

テーブルサイズ(厚み) H

(mm)

平行度

(μm)

移動量/ツマミ１回転

RoHS?

最小発注数量

～5.0	～25	～25	～15.0	24.8	11.8	4.9	-	11	50	約0.5mm	10	1個
～5.0	～25	～25	～15.0	25	25	4.9	±3	8	-	-	10	1個
30.1～50.0	26～40	26～40	15.1～20.0	40	40	39.2	-	18	50	約0.7mm	10	1個
50.1～100.0	41～60	41～60	15.1～20.0	60	60	58.8	-	18	50	約0.7mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,899円 ( 13,089円 )	4日目
27,899円 ( 30,689円 )	3日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・クランプレスの、位置調整後に動かないステージです。
・特殊機構により、バックラッシを防止しています。
・位置調整は、六角レンチを使用します。
・常に位置調整が必要なワークより、むしろカメラやセンサなどの位置調整後に移動させたくないワークに最適です。
・水平設置だけではなく、垂直・逆さ方向の設置も可能です。
・回転ステージは、ステージ中心が透過穴になっています。

ご注意

六角レンチは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（手動ステージ）
HG-VCR方式を採用した高精度、高剛性ステージです。標準型、対称型があり左右対称が構成できます。送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
中央精機
DT X軸ステージ（手動ステージ）
送り方式が異なる30mm×30mmサイズのX軸方向の移動ユニットです。
中央精機
Z軸スリムステージ昇降型（手動ステージ）
薄型軽量の昇降型Z軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

X軸フィックスステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q細かい位置調整は可能ですか？

送りねじとナットで保持力を出しているので何度も調整する箇所での使用には向いていません。
