中央精機

ハイグレードアルミXYZ回転ステージ（手動ステージ）

ハイグレードアルミXYZ回転ステージ（手動ステージ）
  • 種類
    XYZ軸+回転ステージ
  • 送り方式
    標準マイクロメータ
  • テーブル材質
    アルミ合金
  • テーブル表面処理
    黒アルマイト梨地
  • 移動ガイド
    V溝とクロスローラ
  • クランプ方式
    XYZ軸 板クランプ、回転軸 複合クランプ
  • 操作部取付位置
    XY軸 サイド
  • 移動方向
    XYZ回転4方向
未確定：候補が10型番あります。
数量：

商品情報

外形図

30×30

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図1

TR-3047-S1

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図2

TR-3047-SR1

40×40

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図3

TR-4047-S1

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図4

TR-4047-SR1

50×50

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図5

TR-5047-S1

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図6

TR-5047-SR1

60×60

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図7

TR-6047-S1

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図8

TR-6047-SR1

70×70

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図9

TR-7047-S1

ハイグレードアルミXYZ回転ステージ（手動ステージ） 外形図10

TR-7047-SR1

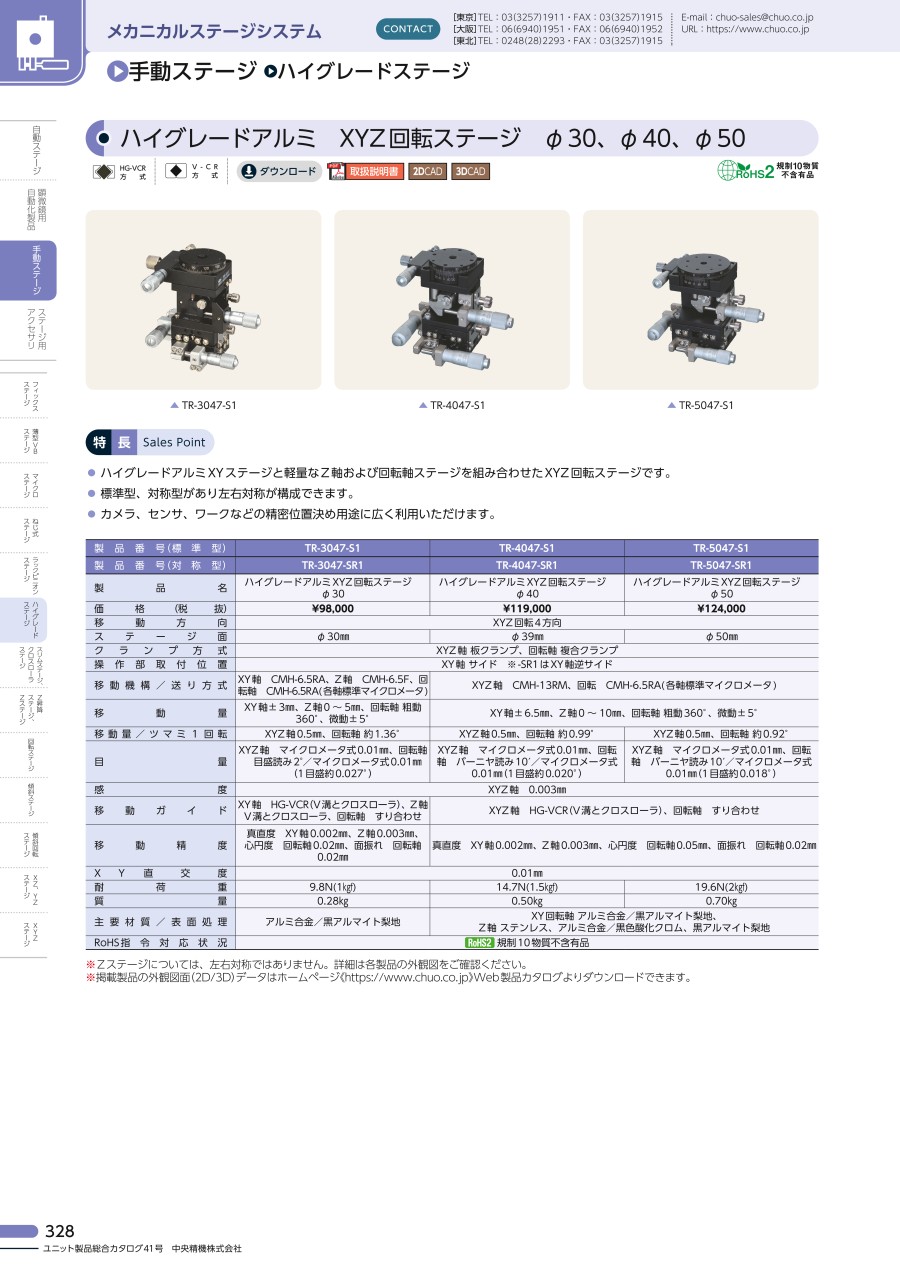

製品仕様

30×30、40×40、50×50

TR - 3047 - S1の外観

TR-3047-S1

TR - 4047 - S1の外観

TR-4047-S1

TR - 5047 - S1の外観

TR-5047-S1

型番（標準型）NEW TR-3047-S1TR-4047-S1TR-5047-S1
型番（対称型）NEW TR-3047-SR1TR-4047-SR1TR-5047-SR1
製品名ハイグレードアルミXYZ回転ステージ 30×30ハイグレードアルミXYZ回転ステージ 40×40ハイグレードアルミXYZ回転ステージ 50×50
移動方向XYZ回転4方向
ステ—ジ面φ30mmφ39mmφ50mm
クランプ方式XYZ軸板クランプ、回転軸複合クランプ
操作部取付位置XY軸サイド※-SR1はXY軸逆サイド
微動機構/送り方式XY軸 CMH-6.5RA、Z軸 CMH-6.5F、回転軸CMH-6.5RA（各軸標準マイクロメータ）XYZ軸CMH-13RM、回転CMH-6.5RA（各軸標準マイクロメータ）
移動量XY軸±3mm、Z軸0〜5mm、回転軸 粗動360°、微動±5°XY軸土 6.5mm、Z軸0〜10mm、回転軸粗動360°、徹動土5°
移動量／ツマミ1回転XYZ軸0.5mm、回転軸1.36°XYZ軸0.5mm、回転軸約0.99°XYZ軸0.5mm、回転軸約0.92°
目量XYZ軸マイクロメータ式0.01mm、回転軸目盛読み2°/マイクロメータ式0.01mm （1目盛約0.027°）XYZ軸マイクロメータ式0.01mm、回転軸バーニヤ読み10'/マイクロメータ式 0.01mm（1目盛約 0.020°）XYZ軸マイクロメータ式0.01mm、回転軸バーニヤ読み10'/マイクロメータ式 0.01mm（1目盛約0.018°）
感度XYZ 軸 0.003mm
移動ガイドXY軸HG-VCR（V溝とクロスローラ）、Z軸V溝とクロスローラ、回転軸すリ合わせXYZ軸HG-VCR（V溝とクロスローラ）、回転軸すり合わせ
移動精度真直度XY軸 0.002mm、Z軸0.003mm、 心円度回転軸0.02mm、面振れ回転軸0.02mm頁直度XY軸0.002mm、Z軸0.003mm、心円度回転軸0.05mm、面振れ回転軸0.02mm
XY直交度0.01mm
耐荷重9.8N（1kgf）14.7N（1.5kgf）19.6N（2kgf）
質量0.28kg0.50kg0.70kg
主要材質／表面処理アルミ合金／黒アルマイト梨地XY回転軸アルミ合金／黒アルマイト梨地、 Z軸ステンレス、アルミ合金／黑色酸化クロム、黑アルマイト梨地

60×60、70×70

TR - 6047 - S1の外観

TR-6047-S1

TR - 6047 - SR1の外観

TR-6047-SR1

TR - 7047 - S1の外観

TR-7047-S1

TR - 7047 - SR1の外観

TR-7047-SR1

型番（標準型）TR-6047-S1TR-7047-S1
型番（対称型）TR-6047-SR1TR-7047-SR1
製品名ハイグレードアルミXYZ回転ステージ60×60ハイグレードアルミXYZ回転ステージ70×70
移動方向XYZ回転4方向
ステ—ジ面φ60mmφ70mm
クランプ方式XYZ軸板クランプ、回転軸複合クランプ
操作部取付位置XY軸サイド※-SR1はXY軸逆サイド
送り方式XYZ軸CMH-13RM、回転CMH-6.5RA（各軸標準マイクロメータ）
移動量XY軸 ±6.5mm、Z 軸0～10mm、回転軸粗動360°、微動±5°
移動量／ツマミ1回転XYZ軸0.5mm、回転軸約0.80°XYZ軸0.5mm、回転軸約0.70°
目量XYZ軸マイクロメータ式0.01mm、回転軸パーニヤ読み10'/ マイクロメータ式0.01mm（1目盛約0.016°）XYZ軸マイクロメータ式0.01mm、回転軸/パ—ニヤ読み10'/ マイクロメータ式0.01mm（1目盛約0.014°）
感度XYZ軸0.003mm
移動ガイドXYZ軸HG-VCR（V溝とクロスローラ）、回転軸すり合わせ
移動精度頁直度XY軸0.002mm、Z軸0.003mm、心円度回転軸0.04mm、 面振れ回転軸0.02mm頁直度XY軸0.002mm、Z軸0.005mm、心円度回転軸0.04mm、 面振れ回転軸0.02mm
XY直交度0.01 mm
耐荷重29.4N（3kgf）
質量0.89kg1.11kg
主要材質／表面処理XY回転軸アルミ合金／黒アルマイト梨地、Z軸ステンレス、アルミ合金／黒色酸化クロム、黒アルマイト梨地

開発秘話



通常のV-CR方式より剛性の高い、真直性能の良いステージを開発するべく、社内にプロジェクトを立ち上げて開発した製品です。

型番リスト

表示件数
  • 1
    • 型番
    TR-3047-S1
    TR-3047-SR1
    TR-4047-S1
    TR-4047-SR1
    TR-5047-S1
    TR-5047-SR1
    TR-6047-S1
    TR-6047-SR1
    TR-7047-S1
    TR-7047-SR1

    ステージ面

    (φ)

    耐荷重

    (N)

    型

    移動量/ツマミ１回転

    		RoHS?最小発注数量
    30
    9.8
    標準型
    XYZ軸0.5mm、回転軸 約1.36°
    10
    1個
    30
    9.8
    対称型
    XYZ軸0.5mm、回転軸 約1.36°
    10
    1個
    39
    14.7
    標準型
    XYZ軸0.5mm、回転軸 約0.99°
    10
    1個
    39
    14.7
    対称型
    XYZ軸0.5mm、回転軸 約0.99°
    10
    1個
    50
    19.6
    標準型
    XYZ軸0.5mm、回転軸 約0.92°
    10
    1個
    50
    19.6
    対称型
    XYZ軸0.5mm、回転軸 約0.92°
    10
    1個
    60
    29.4
    標準型
    XYZ軸0.5mm、回転軸 約0.80°
    10
    1個
    60
    29.4
    対称型
    XYZ軸0.5mm、回転軸 約0.80°
    10
    1個
    70
    29.4
    標準型
    XYZ軸0.5mm、回転軸 約0.70°
    10
    1個
    70
    29.4
    対称型
    XYZ軸0.5mm、回転軸 約0.70°
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    89,899円
    ( 98,889円 )
    17日目
    92,620円
    ( 101,882円 )
    6日目
    108,999円
    ( 119,899円 )
    6日目
    112,467円
    ( 123,714円 )
    6日目
    123,957円
    ( 136,353円 )
    6日目
    125,055円
    ( 137,561円 )
    6日目
    118,999円
    ( 130,899円 )
    6日目
    118,999円
    ( 130,899円 )
    6日目
    138,999円
    ( 152,899円 )
    14日目
    129,853円
    ( 142,838円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ハイグレードアルミXYステージと、ハイグレードZ昇降ステージを組み合わせたXYZステージです。
    ・標準型、対称型があり左右対称が構成できます。
    ・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
