中央精機

ハイグレードアルミXYZステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 70,391円～108,999円

税込単価: 77,430円～119,899円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

XYステージとZステージを組み合わせた3軸移動ユニット。【特長】・移動ガイドに...

X軸移動量（範囲） (mm)
～±10.0
Y軸移動量（範囲） (mm)
～±10.0
Z軸移動量（範囲） (mm)
～+10.0
耐荷重（範囲） (N)
5.1～30.0
テーブル材質
アルミ合金
クランプ方式
板クランプ
テーブル表面処理
黒アルマイト梨地
移動量/ツマミ１回転
各軸0.5mm
操作部取付位置
XY軸サイド

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

30×30

LT-3047-S1

LT-3047-SR1

40×40

LT-4047-S1

LT-4047-SR1

50×50

LT-5047-S1

LT-5047-SR1

60×60

LT-6047-S1

LT-6047-SR1

70×70

LT-7047-S1

LT-7047-SR1

製品仕様

30×30、40×40、50×50

LT-3047-S1

LT-4047-S1

LT-5047-S1

型番（標準型）	LT-3047-S1	LT-4047-S1	LT-5047-S1
型番（対称型）	LT-3047-SR1	LT-4047-SR1	LT-5047-SR1
製品名	ハイグレードアルミXYZステージ 30×30	ハイグレードアルミXYZステージ 40×40	ハイグレードアルミXYZステージ 50×50
移動方向	XYZ軸3方向
ステージ面	30×30mm	40×40mm	50×50mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド ※-SR1はXY軸逆サイド
移動構造／送り方式	XY軸 CMH-6.5RA、Z軸 CMH-6.5F （各軸標準マイクロメータ）	CMH-13RM（各軸標準マイクロメータ）
移動量	XY軸±3mm、Z軸0～5mm	XY軸±6.5mm、Z軸0～10mm
移動量／ツマミ1回転	各軸0.5mm	各軸0.5mm
目量	マイクロメータ式0.01mm	マイクロメータ式0.01mm
感度	0.003mm	0.003mm
移動ガイド	XY軸 HG-VCR方式（V溝とクロスローラ）、 Z軸 V溝とクロスローラ	HG-VCR方式（V溝とクロスローラ）
移動精度	真直度 XY軸0.002mm、Z軸0.003㎜	真直度 XY軸0.002mm、Z軸0.003㎜
XY直交度	0.01mm	0.01mm
耐荷重	14.7N（1.5kgf）	29.4N（3kgf）
質量	0.18kg	0.43kg	0.58kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地	XY軸アルミ合金／黒アルマイト梨地、Z軸ステンレス、アルミ合金／黒酸化クロム、黒アルマイト梨地

60×60、70×70

LT-6047-S1

LT-6047-SR1

LT-7047-S1

LT-7047-SR1

型番（標準型）	LT-6047-S1	LT-7047-S1
型番（対称型）	LT-6047-SR1	LT-7047-SR1
製品名	ハイグレードアルミXYZステージ 60×60	ハイグレードアルミXYZステージ 70×70
移動方向	XYZ軸3方向
ステージ面	60×60mm	70×70mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド ※-SR1はXY軸逆サイド
送り方式	CMH-13RM（各軸標準マイクロメータ）
移動量	XY軸±6.5mm、Z軸0～10mm
移動量／ツマミ1回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	HG-VCR方式（V溝とクロスローラ）
移動精度	真直度 XY軸0.002mm、Z軸0.003㎜	真直度 XY軸0.002mm、Z軸0.005㎜
XY直交度	0.01mm
耐荷重	29.4N（3kgf）
質量	0.72kg	0.90kg
主要材質／表面処理	XY軸アルミ合金／黒アルマイト梨地、Z軸ステンレス、アルミ合金／黒酸化クロム、黒アルマイト梨地

型番リスト

表示件数

型番

Z軸ステージ面

送り方式

移動ガイド

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

移動量(X軸)

(mm)

移動量(Y軸)

(mm)

移動量(Z軸)

(mm)

型

RoHS?

最小発注数量

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] XY軸：HG-VCR方式（V溝とクロスローラ）　Z軸：V溝とクロスローラ

26～40

14.7

±3

0～5

標準型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] XY軸：HG-VCR方式（V溝とクロスローラ）　Z軸：V溝とクロスローラ

26～40

14.7

±3

0～5

対称型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

26～40

29.4

±6.5

0～10

標準型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

26～40

29.4

±6.5

0～10

対称型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

41～60

29.4

±6.5

0～10

標準型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

41～60

29.4

±6.5

0～10

対称型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

41～60

29.4

±6.5

0～10

標準型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

41～60

29.4

±6.5

0～10

対称型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

61～90

61～

29.4

±6.5

0～10

標準型

1個

垂直

[マイクロメータヘッド] 標準マイクロメータ

[クロスローラ] HG-VCR（V溝とクロスローラ）

61～90

61～

29.4

±6.5

0～10

対称型

1個

通常単価(税別) (税込単価)	通常出荷日

76,899円 ( 84,589円 )	3日目
70,391円 ( 77,430円 )	6日目
89,899円 ( 98,889円 )	在庫品1日目当日出荷可能
89,899円 ( 98,889円 )	6日目
89,899円 ( 98,889円 )	6日目
89,342円 ( 98,276円 )	6日目
99,899円 ( 109,889円 )	6日目
99,899円 ( 109,889円 )	6日目
108,999円 ( 119,899円 )	11日目
108,999円 ( 119,899円 )	6日目

詳細情報

基本情報

基本情報

XYステージとZステージを組み合わせた3軸移動ユニット。
【特長】
・移動ガイドに特殊V溝とクロスローラ（HG-VCR方式）を使用。
・30×30mm、40×40mm、50×50mm、60×60mm、70×70mmの5種類のサイズを用意。
・当社独自の移動ガイド（HG-VCR方式）を採用。
※30×30mmのZステージはV-CR方式。
・XYステージが対称のものあり。
【用途】
・センサ、カメラ等の位置決めに最適。
・測定機の試料台に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

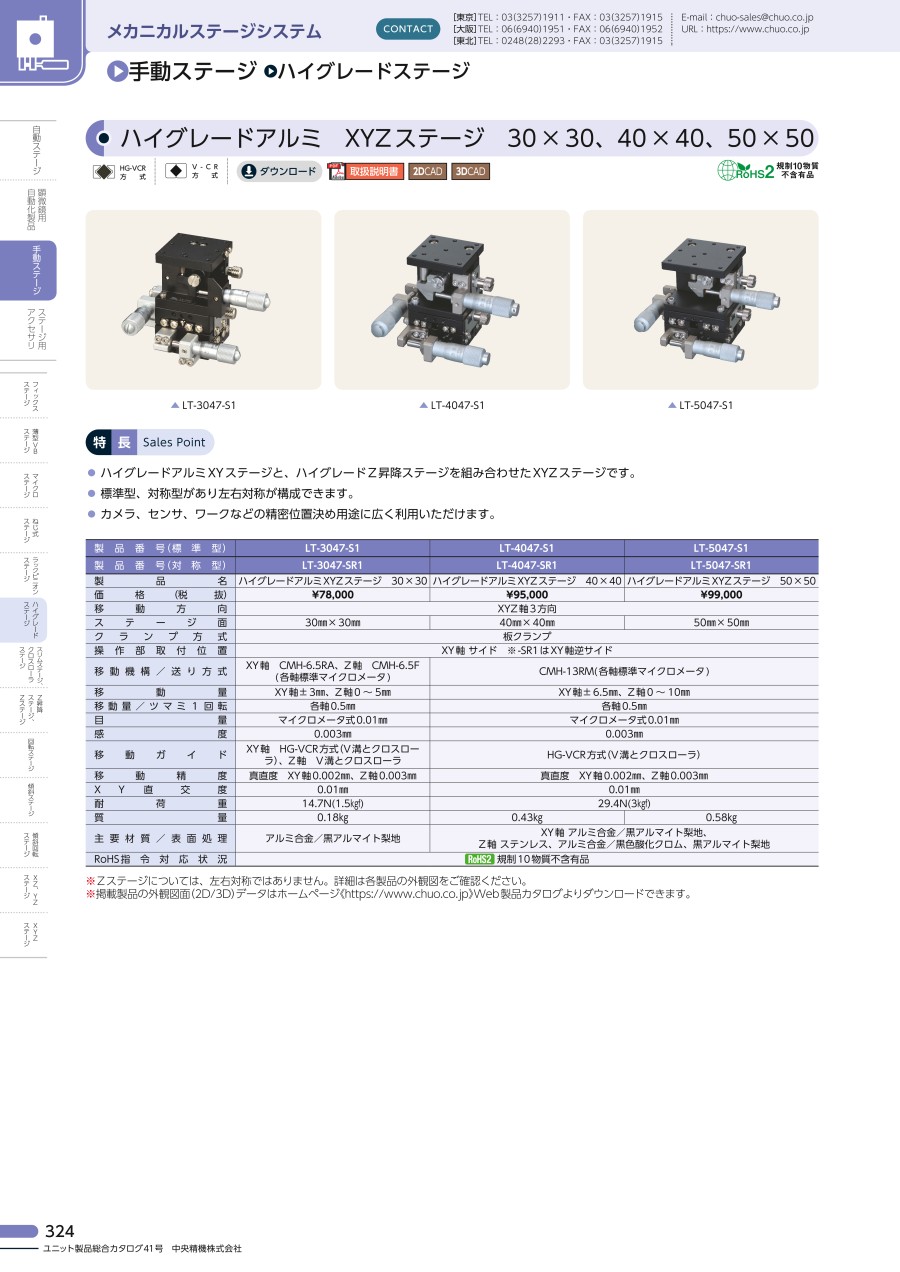

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
X・Y・Z・回転スリムステージ（手動ステージ）
XY軸、Z軸、回転軸のスリムステージを組み合わせた、XYZ回転ステージです。
中央精機
ゴニオステージ（手動ステージ）
回転中心高さと移動量が異なる1軸の傾斜ステージです。回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることが出来ます。
中央精機
微動回転スリムステージ（手動ステージ）
移動ガイドにすり合わせと、より高精度・高剛性なV溝とクロスローラを使用した回転ステージです。テーブル面をつかんで粗動360度回転可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイグレードアルミXYZステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QHG-VCRとV-CRとどう違っていますか？

HG-VCR方式はV-CR方式に比べてクロスローラを大きくし、真直度、耐荷重を高めています。クロスローラが大きいため、ステージ部本体にニゲ加工がほどこされています。
