中央精機

X･Y･Z軸スリムステージ（手動ステージ）

Name: X･Y･Z軸スリムステージ（手動ステージ）
Brand: 中央精機
SKU: 221000831502
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 114,680円～167,999円

税込単価: 126,148円～184,799円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

DT XYZ軸ステージ（手動ステージ）

通常価格(税別)： 41,899円 (税込価格：46,089円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

小型X・Y・Z軸メカニカルステージ（手動ステージ）

通常価格(税別)： 59,899円 (税込価格：65,889円)

通常出荷日：在庫品1日目

水平2軸（XY）、垂直1軸（Z）の3軸XYZステージ。【特長】・XYステージに...

詳細情報を確認する

Z軸ステージ面
垂直
送り方式
標準マイクロメータ
Z軸移動量（範囲） (mm)
～+10.0
耐荷重（範囲） (N)
30.1～
テーブル幅（範囲） (mm)
61～
耐荷重 (N)
49
移動量(Z軸) (mm)
0～10
クランプ方式
板クランプ
移動量/ツマミ１回転
各軸0.5mm

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

X・Y・Z軸スリムステージ（手動ステージ）の詳細

X・Y・Z軸スリムステージ（手動ステージ）LT-140-R1のイメージ

X・Y・Z軸スリムステージ（手動ステージ）LT-907-S1のイメージ

製品仕様

製品番号	LT-140-S1	LT-140-R1
移動方向	XYZ軸3方向
ステージ面	125mm×125mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド	XY軸逆サイド
送り方式	XY軸　MHN1-25T、Z軸　CMH-13FM、（各軸標準マイクロメータ）
移動量	XY軸±12.5mm、Z軸0～10mm
移動量／ツマミ１回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度	真直度　XY軸0.003mm、Z軸0.005mm
XY直交度	0.02mm
耐荷重	49N（5kgf）
質量	5.7㎏
主要材質／表面処理	XY軸鋼材／硬質黒色クロム、Z軸アルミ合金／黒アルマイト梨地

製品番号	LT-907-S1	LT-907-R1
移動方向	XYZ軸3方向
ステージ面	90mm×90mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド	XY軸逆サイド
送り方式	XY軸　MHM1-15、Z軸　CMH-13FM、（各軸標準マイクロメータ）
移動量	XY軸±7.5mm、Z軸0～10mm
移動量／ツマミ１回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	XY軸　V溝とクロスローラ、Z軸　V溝レールと鋼球
移動精度	真直度　XY軸0.003mm、Z軸0.008mm
XY直交度	0.02mm
耐荷重	49N（5kgf）
質量	1.25㎏
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番リスト

表示件数

型番

移動ガイド

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

テーブル材質

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

移動量(X軸)

(mm)

移動量(Y軸)

(mm)

テーブル表面処理

操作部取付位置

RoHS?

最小発注数量

[クロスローラ] V溝とクロスローラ

±10.1～30.0

91～

[スチール] 鋼材

125

±12.5

硬質黒色クロム

XY軸逆サイド

1個

[クロスローラ] V溝とクロスローラ

±10.1～30.0

91～

[スチール] 鋼材

125

±12.5

硬質黒色クロム

XY軸サイド

1個

[クロスローラ] XY軸：V溝とクロスローラ　Z軸：V溝レールと鋼球

～±10.0

61～90

[アルミニウム] アルミ合金

±7.5

黒アルマイト梨地

XY軸逆サイド

1個

[クロスローラ] XY軸：V溝とクロスローラ　Z軸：V溝レールと鋼球

～±10.0

61～90

[アルミニウム] アルミ合金

±7.5

黒アルマイト梨地

XY軸サイド

1個

通常単価(税別) (税込単価)	通常出荷日

167,999円 ( 184,799円 )	6日目
167,999円 ( 184,799円 )	6日目
114,680円 ( 126,148円 )	6日目
118,999円 ( 130,899円 )	6日目

詳細情報

基本情報

基本情報

水平2軸（XY）、垂直1軸（Z）の3軸XYZステージ。
【特長】
・XYステージに昇降型Zステージを組み合わせた3軸XYZステージ。
・移動ガイドにV-CR方式を採用。
・操作部のマイクロメータヘッドの取付位置にサイドと逆サイドがあり選択可能。
【用途】
・カメラ、センサ、ワークなどの精密位置決めに最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

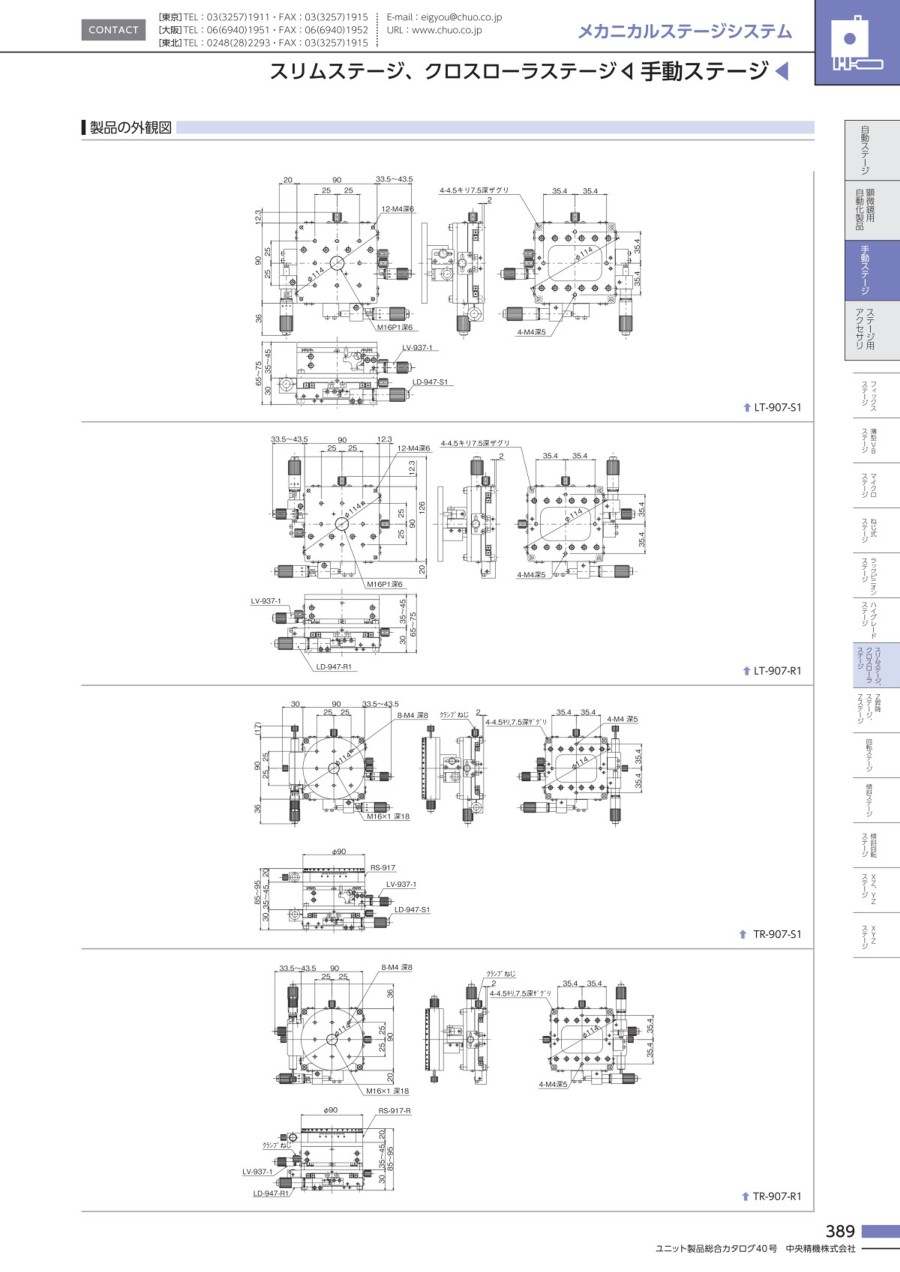

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
X・Y軸スリムステージ（手動ステージ）
X・Y・Z軸スリムステージは、X・Y軸スリムステージ　LD-947-S1/R1、LD-149-S1/R1にZ軸ステージを組み合わせてXYZステージを構成しています。
中央精機
Z軸スリムステージ昇降型（手動ステージ）
LT-907-S1/R1　X・Y・Z軸スリムステージは、Z昇降ステージLV-937-1にX・Y軸スリムステージを組み合わせてXYZステージを構成しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

X･Y･Z軸スリムステージ（手動ステージ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

測定冶具の固定用ステージ

満足度：5.02017/10/26

3軸操作が必要だったので、汎用品でコンパクトな作りの本製品は良かったです。価格もカスタム品と比較すると安いですし、位置決...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q固定用のビスは付属していますか。

固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
