中央精機

小型X・Y・Z軸メカニカルステージ（手動ステージ）

小型X・Y・Z軸メカニカルステージ（手動ステージ）
通常単価(税別)
59,899円～80,334円
税込単価
65,889円～88,367円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

移動ガイドにアリ溝（D-T方式）を使用したラックピニオン送りのXYZ軸ブロックステージです。【特長】・...

詳細を確認

よく一緒に見られています

DT XYZ軸ステージ（手動ステージ）

中央精機

DT XYZ軸ステージ（手動ステージ）
通常価格(税別)： 41,899円 (税込価格：46,089円)

通常出荷日：在庫品1日目

よく一緒に見られています

ハイグレードアルミXYZステージ（手動ステージ）

中央精機

ハイグレードアルミXYZステージ（手動ステージ）
通常価格(税別)： 70,391円 (税込価格：77,430円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

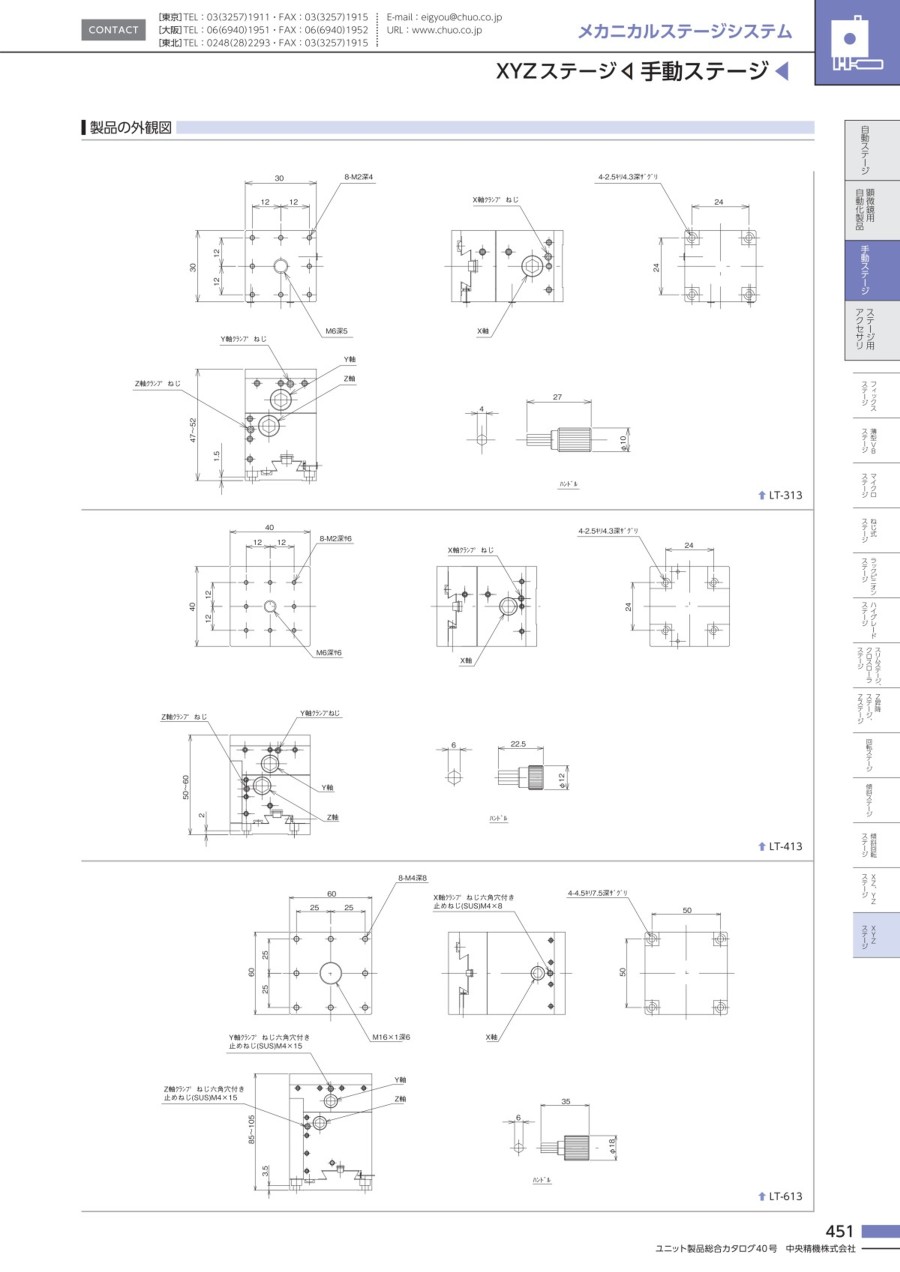

外形図

LT - 313の寸法図

LT-313

LT - 413の寸法図

LT-413

LT - 613の寸法図

LT-613

製品仕様

LT-313の仕様

LT - 313の外観
  • ステージ面：30×30mm
  • クランプ方式：ツマミねじ式
  • 移動量：XY軸±5mm、Z軸0～5mm
  • 移動量／ツマミ1回転：約19.5mm
  • 移動精度：真直度0.02mm
  • 耐荷重：4.9N（0.5kgf）
  • 質量：0.14kg
  • 主要材質／表面処理：アルミ合金／黒アルマイト梨地

LT-413の仕様

LT - 413の外観
  • ステージ面：40×40mm
  • クランプ方式：ツマミねじ式
  • 移動量：XY軸±5mm、Z軸0～10mm
  • 移動量／ツマミ1回転：約16mm
  • 移動精度：真直度0.02mm
  • 耐荷重：4.9N（0.5kgf）
  • 質量：0.25kg
  • 主要材質／表面処理：アルミ合金／黒アルマイト梨地

LT-613の仕様

LT - 613の外観
  • ステージ面：60×60mm
  • クランプ方式：ツマミねじ式
  • 移動量：XY軸±10mm、Z軸0～20mm
  • 移動量／ツマミ1回転：約19.5mm
  • 移動精度：真直度0.03mm
  • 耐荷重：19.6N（2kgf）
  • 質量：0.8kg
  • 主要材質／表面処理：アルミ合金／黒アルマイト梨地

開発秘話



すり合わせガイドの調整は手作業でおこなわれるため、匠の技術が要求されます。微妙な感覚を指先で感じとりながら、調整しています。

型番リスト

表示件数
  • 1
    • 型番
    LT-313
    LT-413
    LT-613

    Z軸移動量（範囲）

    (mm)

    耐荷重（範囲）

    (N)

    テーブル長さ（範囲）

    (mm)

    テーブル幅（範囲）

    (mm)

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    耐荷重

    (N)

    移動量(X軸)

    (mm)

    移動量(Y軸)

    (mm)

    移動量(Z軸)

    (mm)

    移動量/ツマミ１回転

    		RoHS?最小発注数量
    ～+10.0
    ～5.0
    26～40
    26～40
    30
    30
    4.9
    ±5
    ±5
    0～5
    約19.5mm
    10
    1個
    ～+10.0
    ～5.0
    26～40
    26～40
    40
    40
    4.9
    ±5
    ±5
    0～10
    約16mm
    -
    1個
    +10.1～30.0
    5.1～30.0
    41～60
    41～60
    60
    60
    19.6
    ±10
    ±10
    0～20
    約19.5mm
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    59,899円
    ( 65,889円 )
    在庫品1日目当日出荷可能
    66,899円
    ( 73,589円 )
    3日目
    80,334円
    ( 88,367円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにアリ溝（D-T方式）を使用したラックピニオン送りのXYZ軸ブロックステージです。
    【特長】
    ・30×30mm、40×40mm、60×60mmの3種類のサイズを用意しています。
    ・X・Y・Z軸3方向に移動可能なブロック型のステージです。
    ・ハンドルが分離型となっており、各面に突起物がありません。
    ・付属のハンドル以外に市販の六角レンチもご使用いただけます。
    ・クランプねじの締め付けは六角レンチで行います。
    ・調整後動かしたくない用途に最適です。
    ・カメラ、センサなどの位置決め用途に広く利用いただけます。
    【用途】
    ・狭い箇所での位置決めに最適です。
    ・小型測定機の試料台に最適です。
