X・Y・Z軸メカニカルスタンド（手動ステージ）
- 通常単価(税別)
- 79,899円～97,899円
- 税込単価
- 87,889円～107,689円
移動ガイドにアリ溝（D-T方式）を使用した移動ユニットです。【特長】・移動量X...
詳細情報を確認する- Z軸ステージ面
- 垂直
- 送り方式
- ラックピニオン式
- 移動ガイド
- アリ溝
- X軸移動量（範囲） (mm)
- ±10.1～30.0
- Y軸移動量（範囲） (mm)
- ±10.1～30.0
- 耐荷重（範囲） (N)
- 30.1～
- テーブル長さ（範囲） (mm)
- 61～90
- テーブル幅（範囲） (mm)
- 61～
- テーブル材質
- アルミ合金
- ステージ面(長さ) (mm)
- 76
- ステージ面(幅) (mm)
- 76
- 耐荷重 (N)
- 49
- 移動量(X軸) (mm)
- ±25
- 移動量(Y軸) (mm)
- ±25
- クランプ方式
- XY軸 ツマミねじ式、Z軸 重荷重用板クランプ
- テーブル表面処理
- 黒アルマイト梨地
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
移動ガイドにアリ溝（D-T方式）を使用した移動ユニット。
送り方式にラックピニオンを使用しており、大きな移動量が得られる。
カメラ、センサなどの位置決め用途に広く利用可能
任意の位置で保持力の高いクランプによる固定が可能。

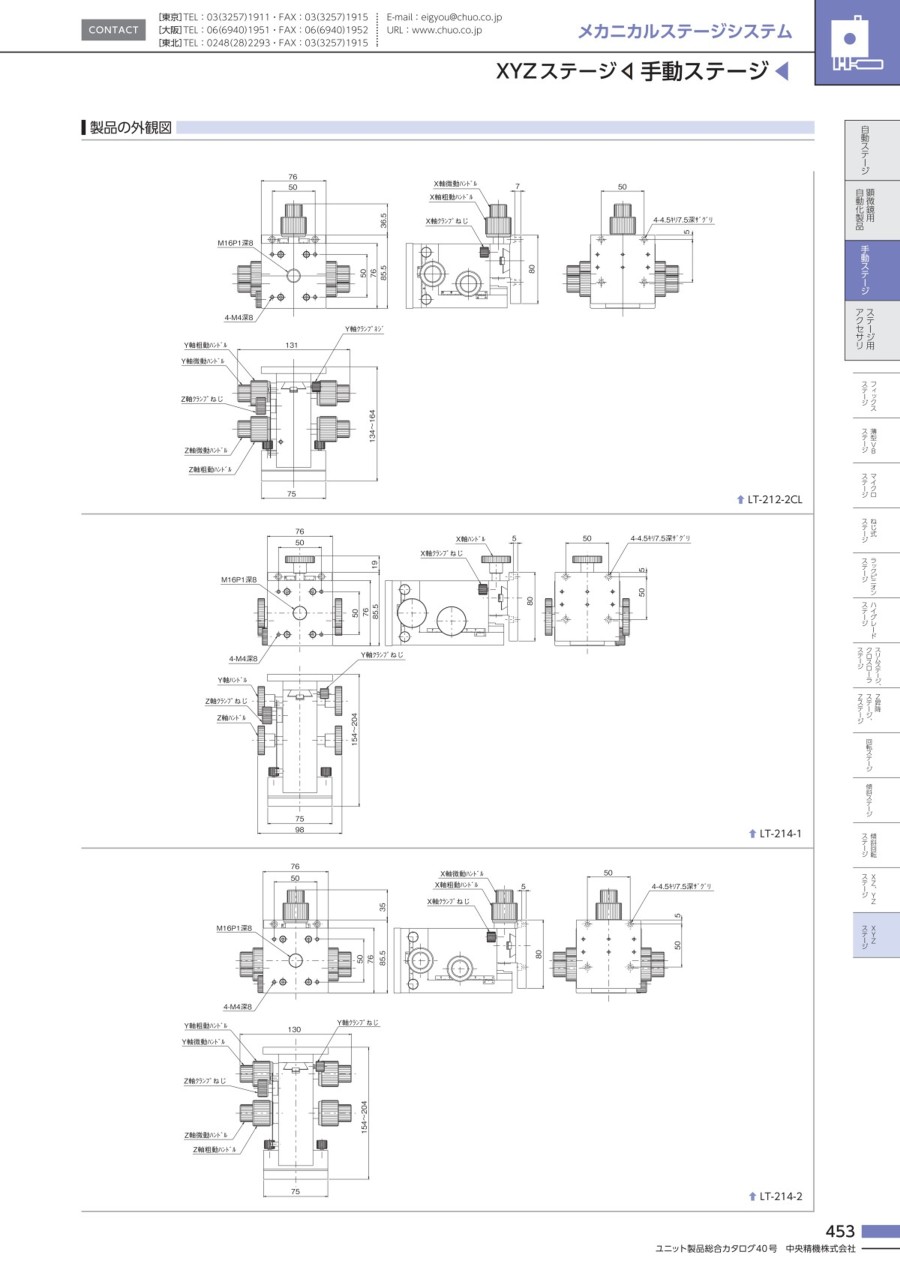

LT-214-2の寸法図
| 移動方向 | XYZ軸3方向 |
|---|---|
| ステージ面 | 76mm×76mm |
| クランプ方式 | XY軸 ツマミねじ式、Z軸 重荷重用板クランプ |
| 操作部取付位置 | X軸 粗微動片ハンドル、YZ軸 粗微動両ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | XY軸±25mm、Z軸0～50mm |
| 移動量/ツマミ１回転 | 粗動約25.5mm、微動約3.3mm |
| 目量 | バーニヤ読み0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 2.1kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
製品仕様
移動ガイドにアリ溝（D-T方式）を使用した移動ユニット。
送り方式にラックピニオンを使用しており、大きな移動量が得られる。
カメラ、センサなどの位置決め用途に広く利用可能。
任意の位置で保持力の高いクランプによる固定が可能。
LT-212-1CLの寸法図
| 移動方向 | XYZ軸3方向 |
|---|---|
| ステージ面 | 76mm×76mm |
| クランプ方式 | XY軸 ツマミねじ式、Z軸 重荷重用板クランプ |
| 操作部取付位置 | X軸 片ハンドル、YZ軸 両ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | XY軸±25mm、Z軸0～30mm |
| 移動量/ツマミ１回転 | 約18mm |
| 目量 | バーニヤ読み0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 1.6kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
製品仕様
移動ガイドにアリ溝（D-T方式）を使用した移動ユニット。
送り方式にラックピニオンを使用しており、大きな移動量が得られる。
カメラ、センサなどの位置決め用途に広く利用可能。
任意の位置で保持力の高いクランプによる固定が可能。
LT-212-2CLの寸法図
| 移動方向 | XYZ軸3方向 |
|---|---|
| ステージ面 | 76mm×76mm |
| クランプ方式 | XY軸 ツマミねじ式、Z軸 重荷重用板クランプ |
| 操作部取付位置 | X軸 粗微動片ハンドル、YZ軸 粗微動両ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | XY軸±25mm、Z軸0～30mm |
| 移動量/ツマミ１回転 | 粗動約25.5mm、微動約3.3mm |
| 目量 | バーニヤ読み0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 1.8kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
製品仕様
移動ガイドにアリ溝（D-T方式）を使用した移動ユニット。
送り方式にラックピニオンを使用しており、大きな移動量が得られる。
カメラ、センサなどの位置決め用途に広く利用可能。
任意の位置で保持力の高いクランプによる固定が可能。
LT-214-1の寸法図
| 移動方向 | XYZ軸3方向 |
|---|---|
| ステージ面 | 76mm×76mm |
| クランプ方式 | XY軸 ツマミねじ式、Z軸 重荷重用板クランプ |
| 操作部取付位置 | X軸 片ハンドル、YZ軸 両ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | XY軸±25mm、Z軸0～50mm |
| 移動量/ツマミ１回転 | 約18mm |
| 目量 | バーニヤ読み0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 2kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
開発秘話
会社設立以来の製品で当初オスアリとメスアリをすり合わせて製造していましたが、研究を重ね、調整にて精度を出せるようにしました。調整コストを下げることで提供価格の引き下げが可能になりました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
79,899円 ( 87,889円 ) | 3日目 |
87,899円 ( 96,689円 ) | 在庫品1日目当日出荷可能 |
87,899円 ( 96,689円 ) | 4日目 |
97,899円 ( 107,689円 ) | 4日目 |
詳細情報
基本情報
移動ガイドにアリ溝（D-T方式）を使用した移動ユニットです。
【特長】
・移動量XYとも±25mm、Z軸0～30mmと0～50mmの2種類を用意しています。
・ハンドル1回転18mm移動と粗動25.5mm微動3.3mmの粗微動タイプの2種類を用意しています。
・送り方式にラックピニオンを使用しており、大きな移動量が得られます。
・任意の位置で保持力の高いクランプによる固定が可能です。
【用途】
・カメラ、センサなどの位置決め用途に広く利用いただけます。
・測定機の試料台に最適です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
