O型メカニカルスタンド（鏡筒ホルダなし）（手動ステージ）
- 通常単価(税別)
- 41,899円～48,664円
- 税込単価
- 46,089円～53,530円
【特長】・スタンドLT-211、LT-211CLの鏡筒ホルダをなくし、ステージ...
詳細情報を確認する- Z軸ステージ面
- 水平
- 送り方式
- ラックピニオン式
- 移動ガイド
- アリ溝
- X軸移動量（範囲） (mm)
- ±10.1～30.0
- Y軸移動量（範囲） (mm)
- ±10.1～30.0
- Z軸移動量（範囲） (mm)
- ±10.1～30.0
- テーブル長さ（範囲） (mm)
- ～25
- テーブル幅（範囲） (mm)
- ～25
- テーブル材質
- 真鍮
- ステージ面(長さ) (mm)
- 25
- ステージ面(幅) (mm)
- 25
- 移動量(X軸) (mm)
- ±30
- 移動量(Y軸) (mm)
- ±30
- 移動量(Z軸) (mm)
- ±30
- テーブル表面処理
- クロム
- 移動量/ツマミ１回転
- 約18mm
- 操作部取付位置
- 片ハンドル
商品情報

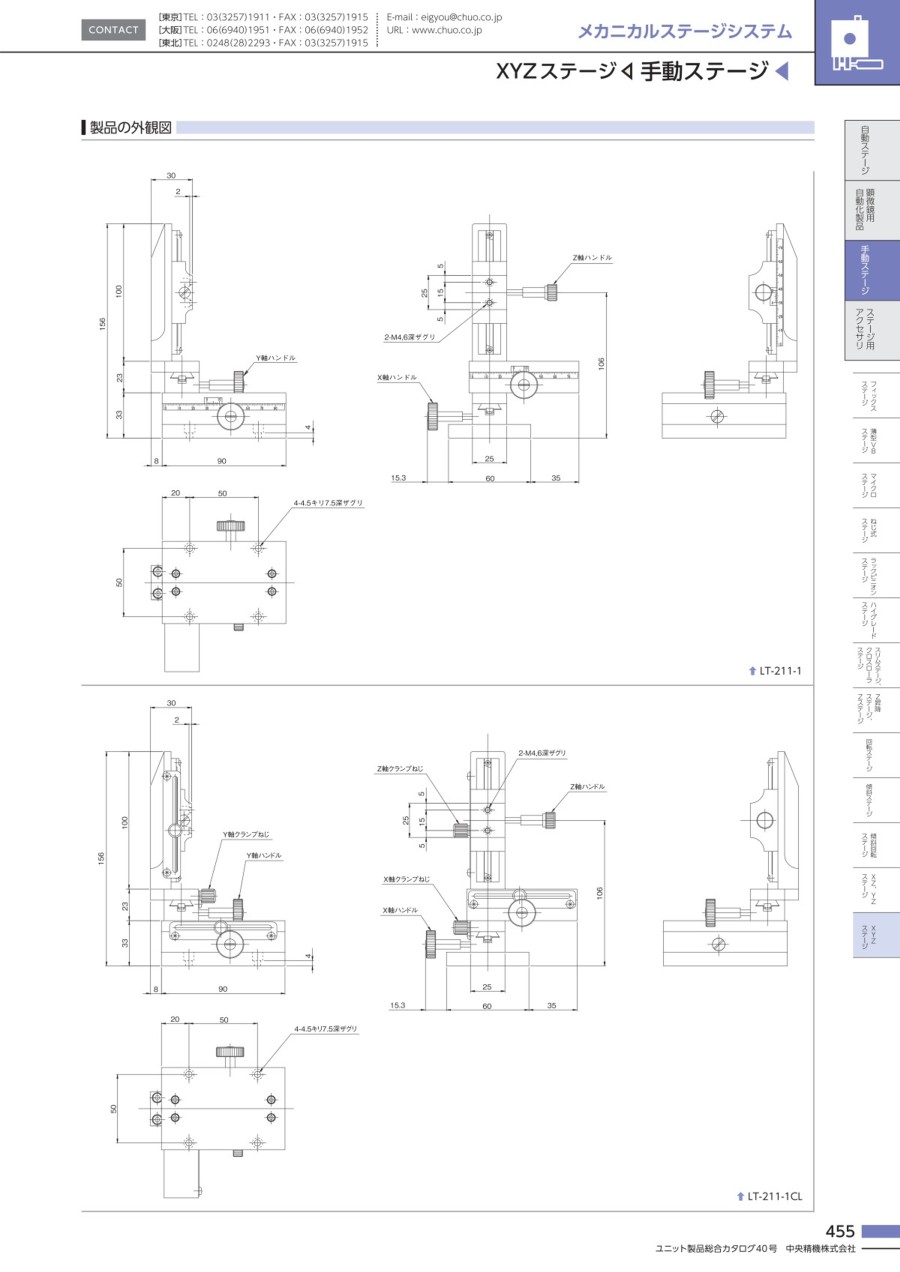

O型メカニカルスタンド（鏡筒ホルダなし、手動ステージ）の詳細
O型メカニカルスタンド（鏡筒ホルダなし、手動ステージ）LT-211-1のイメージ
O型メカニカルスタンド（鏡筒ホルダなし、手動ステージ）LT-211-1CLのイメージ
製品仕様
| 製品番号 | LT-211-1 | LT-211-1CL |
|---|---|---|
| 移動方向 | XYZ軸3方向 | |
| ステージ面 | 25mm×25mm | |
| クランプ方式 | - | 板クランプ |
| 操作部取付位置 | 片ハンドル | |
| 送り方式 | ラックピニオン式 | |
| 移動量 | ±30mm | |
| 移動量／ツマミ１回転 | 約18mm | |
| 目量 | バーニヤ読み0.1mm | - |
| 感度 | 0.1mm | |
| 移動ガイド | アリ | |
| 移動精度 | 真直度0.05mm | |
| 耐荷重 | 4.9N（0.5kgf） | 9.8N（1kgf） |
| 質量 | 1.3㎏ | |
| 主要材質／表面処理 | 真鍮／クロム、塗装 | |
詳細情報
基本情報
【特長】
・スタンドLT-211、LT-211CLの鏡筒ホルダをなくし、ステージにした製品です。
・移動ガイドにアリ溝（D-T方式）を使用した移動ユニットです。
・送り方式にラックピニオンを使用しており、大きな移動量が得られます。
・クランプ無し、クランプ付があります。
【用途】
・カメラ、センサなどの位置決め用途に広く利用いただけます。
