中央精機

DT XYZ軸ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 41,899円～99,899円

税込単価: 46,089円～109,889円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

DT X軸ステージ2台交差して組み合わせ、さらにDT Z軸ステージを組み合わせ...

Z軸ステージ面
水平
送り方式
ラックピニオン式
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
テーブル幅（範囲） (mm)
26～40
テーブル材質
アルミ合金
ステージ面(幅) (mm)
40
耐荷重 (N)
19.6
クランプ方式
レバー式
テーブル表面処理
黒アルマイト梨地

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

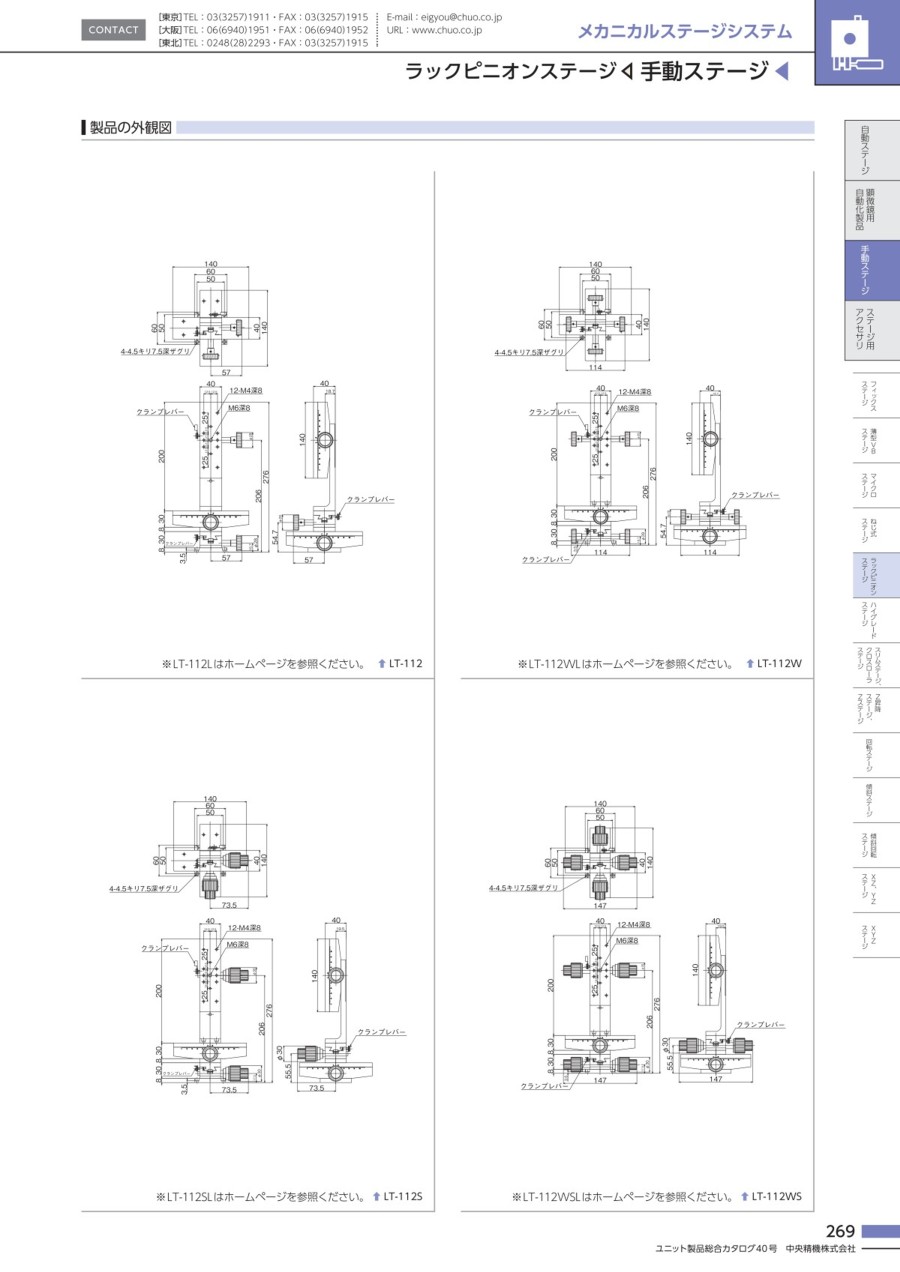

外形図

40×140

LT-112

LT-112L

LT-112S

LT-112SL

LT-112W

LT-112WL

LT-112WS

LT-112WSL

40×40

LT-412

LT-412L

LT-412S

LT-412SL

LT-412W

LT-412WL

LT-412WS

LT-412WSL

40×60

LT-612

LT-612L

LT-612S

LT-612SL

LT-612W

LT-612WL

LT-612WS

LT-612WSL

40×90

LT-912

LT-912L

LT-912S

LT-912SL

LT-912W

LT-912WL

LT-912WS

LT-912WSL

製品仕様

XYZステージ 40×140

LT-112

LT-112W

LT-112S

LT-112WS

低ブラケット

型番	LT-112L	LT-112WL	LT-112SL	LT-112WSL
製品名	DT XYZ軸ステージ 40×140	DT XYZ軸ステージ 40×140 （両ハンドル）	DT XYZ軸ステージ 40×140 （粗微動ハンドル）	DT XYZ軸ステージ 40×140 （粗微動両ハンドル）
移動方向	XYZ軸3方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	XY軸±50mm、Z軸50mm
移動量/ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	1.7kg	1.78kg	1.88kg	2.05kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

通常ブラケット

型番	LT-112	LT-112W	LT-112S	LT-112WS
製品名	DT XYZ軸ステージ 40×140	DT XYZ軸ステージ 40×140 （両ハンドル）	DT XYZ軸ステージ 40×140 （粗微動ハンドル）	DT XYZ軸ステージ 40×140 （粗微動両ハンドル）
移動方向	XYZ軸3方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±50mm
移動量/ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	1.74kg	1.82kg	1.92kg	2.09kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

※ 他の型番の詳細については、「カタログ」タブ内の情報をご参照ください。

開発秘話

会社設立以来の製品で当初オスアリとメスアリをすり合わせて製造していましたが、研究を重ね、調整にて精度を出せるようにしました。調整コストを下げることで提供価格の引き下げが可能になりました。

型番リスト

表示件数

型番

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

Z軸移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

ステージ面(長さ)

(mm)

移動量(X軸)

(mm)

移動量(Y軸)

(mm)

移動量(Z軸)

(mm)

移動量/ツマミ１回転

操作部取付位置

RoHS?

最小発注数量

±30.1～	±30.1～	±30.1～	91～	140	±50	±50	±50	約18mm	片ハンドル	10	1個
±30.1～	±30.1～	+30.1～	91～	140	±50	±50	50	約18mm	片ハンドル	10	1個
±30.1～	±30.1～	±30.1～	91～	140	±50	±50	±50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	±30.1～	+30.1～	91～	140	±50	±50	50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	±30.1～	±30.1～	91～	140	±50	±50	±50	約18mm	両ハンドル	10	1個
±30.1～	±30.1～	+30.1～	91～	140	±50	±50	50	約18mm	両ハンドル	10	1個
±30.1～	±30.1～	±30.1～	91～	140	±50	±50	±50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±30.1～	±30.1～	+30.1～	91～	140	±50	±50	50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	～±10.0	～±10.0	26～40	40	±10	±10	±10	約18mm	片ハンドル	10	1個
～±10.0	～±10.0	～+10.0	26～40	40	±10	±10	10	約18mm	片ハンドル	10	1個
～±10.0	～±10.0	～±10.0	26～40	40	±10	±10	±10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	～±10.0	～+10.0	26～40	40	±10	±10	10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	～±10.0	～±10.0	26～40	40	±10	±10	±10	約18mm	両ハンドル	10	1個
～±10.0	～±10.0	～+10.0	26～40	40	±10	±10	10	約18mm	両ハンドル	10	1個
～±10.0	～±10.0	～±10.0	26～40	40	±10	±10	±10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	～±10.0	～+10.0	26～40	40	±10	±10	10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	±15	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	41～60	60	±15	±15	15	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	±15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	41～60	60	±15	±15	15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	±15	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	41～60	60	±15	±15	15	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	±15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	41～60	60	±15	±15	15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	61～90	90	±30	±30	±30	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	61～90	90	±30	±30	30	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	61～90	90	±30	±30	±30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	61～90	90	±30	±30	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	61～90	90	±30	±30	±30	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	61～90	90	±30	±30	30	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	61～90	90	±30	±30	±30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	+10.1～30.0	61～90	90	±30	±30	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個

通常単価(税別) (税込単価)	通常出荷日

67,899円 ( 74,689円 )	4日目
71,451円 ( 78,596円 )	4日目
89,342円 ( 98,276円 )	4日目
93,565円 ( 102,922円 )	4日目
69,899円 ( 76,889円 )	4日目
69,899円 ( 76,889円 )	4日目
99,236円 ( 109,160円 )	11日目
99,899円 ( 109,889円 )	11日目
41,899円 ( 46,089円 )	4日目
44,068円 ( 48,475円 )	4日目
68,899円 ( 75,789円 )	4日目
63,171円 ( 69,488円 )	4日目
47,228円 ( 51,951円 )	4日目
42,964円 ( 47,260円 )	4日目
71,828円 ( 79,011円 )	11日目
71,828円 ( 79,011円 )	11日目
44,899円 ( 49,389円 )	4日目
44,899円 ( 49,389円 )	4日目
65,879円 ( 72,467円 )	4日目
73,448円 ( 80,793円 )	4日目
50,387円 ( 55,426円 )	4日目
46,112円 ( 50,723円 )	4日目
74,663円 ( 82,129円 )	11日目
74,663円 ( 82,129円 )	11日目
49,899円 ( 54,889円 )	在庫品1日目当日出荷可能
52,438円 ( 57,682円 )	4日目
78,899円 ( 86,789円 )	4日目
78,899円 ( 86,789円 )	4日目
49,899円 ( 54,889円 )	4日目
49,899円 ( 54,889円 )	4日目
83,760円 ( 92,136円 )	11日目
82,225円 ( 90,448円 )	11日目

詳細情報

基本情報

基本情報

DT X軸ステージ2台交差して組み合わせ、さらにDT Z軸ステージを組み合わせたXYZ軸移動ユニット。
【特長】
・移動量±10、±15、±30、±50と低ブラケット。
・移動量XY軸±10とZ軸10mm、XY軸±15とZ軸15mm、XY軸±30とZ軸30mm、XY軸±50とZ軸50mmの4種類。
・操作用のハンドルは片軸、両軸の2種類。
・操作用のハンドル1回転が約18mm移動と、粗動約25.5mm微動約3.3mmの粗微動の2種類。
・すべてにレバー式クランプがついており、固定が可能。
【用途】
・センサ、カメラ等の位置決めに最適。
・測定機の試料台に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
X・Y・Z・回転スリムステージ（手動ステージ）
XY軸、Z軸、回転軸のスリムステージを組み合わせた、XYZ回転ステージです。
中央精機
ゴニオステージ（手動ステージ）
回転中心高さと移動量が異なる1軸の傾斜ステージです。回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることが出来ます。
中央精機
微動回転スリムステージ（手動ステージ）
移動ガイドにすり合わせと、より高精度・高剛性なV溝とクロスローラを使用した回転ステージです。テーブル面をつかんで粗動360度回転可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DT XYZ軸ステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qハンドル1回転でどのくらい動きますか？

通常のもので約18mm、粗微動タイプで25.5mm動きます。

Qクランプする際に角度によりしまりきらない場合がありませんか？

クランプレバーの方向を変えることができるので位置を変えて対応できます。

この商品を見た人は、こんな商品も見ています

	今見ている商品 DT XYZ軸ステージ（手動ステージ）	X・Y・Z軸メカニカルスタンド（手動ステージ）	ハイグレードアルミXYZステージ（手動ステージ）	薄型水平面XYZ軸クロスローラガイドステージ（B72）	O型メカニカルスタンド（鏡筒ホルダなし）（手動ステージ）	アリ式ステージ　送りねじ（B08／BDBVS）
メーカー	中央精機	中央精機	中央精機	駿河精機	中央精機	駿河精機
通常価格	41,899円-	79,899円 -	70,391円 -	90,300円 -	41,899円 -	32,680円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜
Z軸ステージ面	水平	垂直	-	水平	水平	垂直
送り方式	ラックピニオン式	ラックピニオン式	-	マイクロメータヘッド	ラックピニオン式	送りねじ
移動ガイド	アリ溝	アリ溝	-	クロスローラ	アリ溝	アリ溝
耐荷重（範囲）(N)	5.1～30.0	30.1～	5.1～30.0	5.1～30.0	-	5.1～30.0
テーブル幅（範囲）(mm)	26～40	61～	-	-	～25	-
