中央精機

X・Z軸ねじ式ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 23,005円～23,899円

税込単価: 25,306円～26,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

移動ガイドにアリ溝、送り方式に送りねじを使用した手動XZステージ。【特長】・X...

Z軸ステージ面
垂直
送り方式
送りねじ
移動ガイド
アリ溝
X軸移動量（範囲） (mm)
～±10.0
Z軸移動量（範囲） (mm)
～±10.0
テーブル幅（範囲） (mm)
～25
テーブル材質
真鍮
テーブル表面処理
クロム
移動量/ツマミ１回転
約0.5mm
移動方向
XZ軸2方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

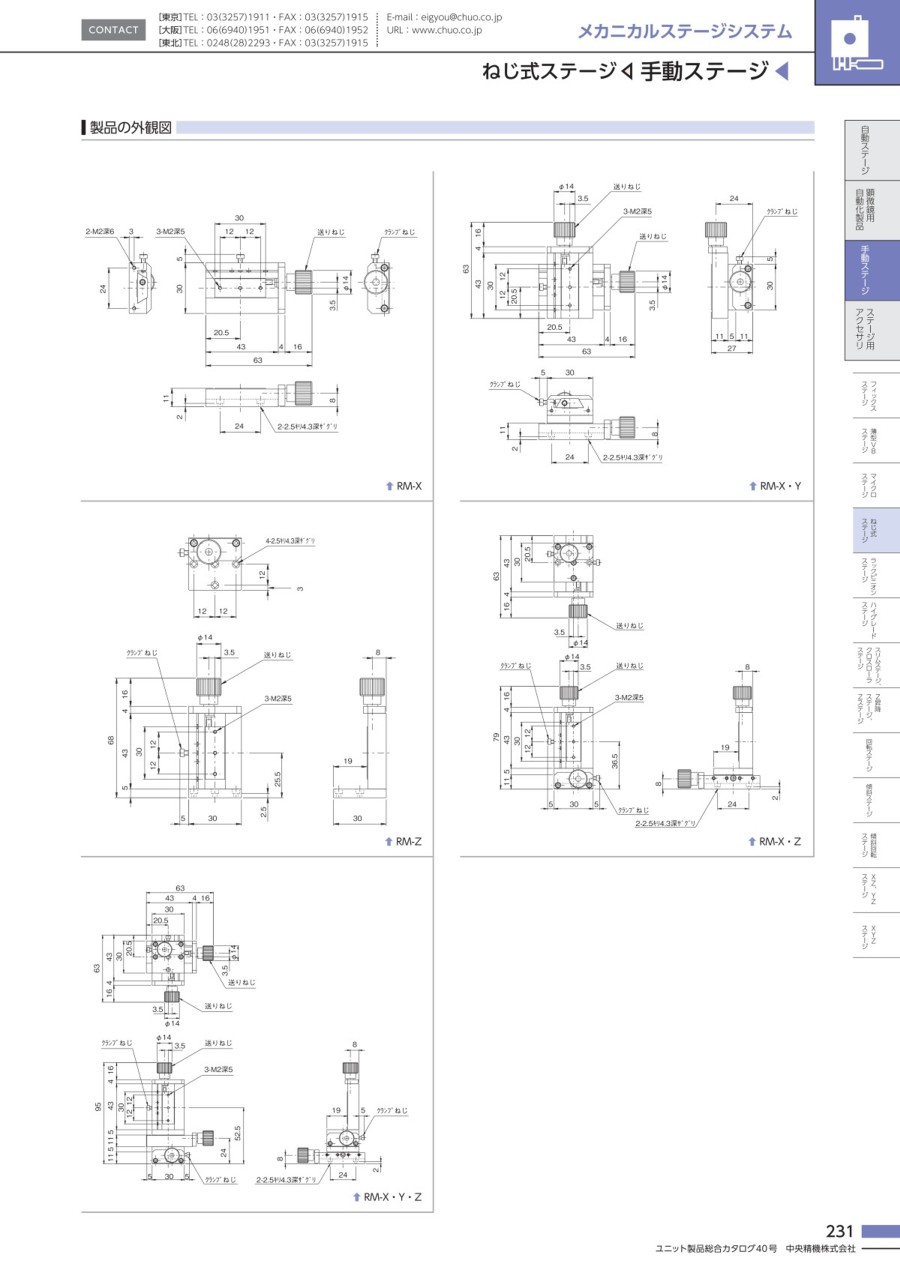

外形図

RM-XZ

RX-XZ

製品仕様

RM-XZ

RX-XZ

仕様

型番	RM-X・Z
移動方向	XZ軸2方向
ステージ面	30×11mm
クランプ方式	六角穴付ボルト
送り方式	送りねじ P=0.5mm
移動量	±5mm
移動量／ツマミ１回転	約0.5mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	4.9N（0.5kgf）
質量	0.13kg
主要材質／表面処理	真鍮（テーブル）、アルミ合金（ベース）／クロム、黒アルマイト梨地

型番	RX-X・Z
移動方向	XZ軸2方向
ステージ面	60×18mm
クランプ方式	レバー式
送り方式	送りねじ P=0.5mm
移動量	±7.5mm
移動量／ツマミ１回転	約0.5mm
目量	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	9.8N（1kgf）
質量	0.64kg
主要材質／表面処理	真鍮（テーブル）、アルミ合金（ベース）／クロム、黒アルマイト梨地

型番リスト

表示件数

型番

RM-XZ

RX-XZ

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

移動量(X軸)

(mm)

移動量(Z軸)

(mm)

クランプ方式

RoHS?

最小発注数量

～5.0	26～40	30	11	4.9	±5	±5	[標準] ツマミねじ式	10	1個
5.1～30.0	41～60	60	18	9.8	±7.5	±7.5	レバー式	10	1個

通常単価(税別) (税込単価)	通常出荷日

23,005円 ( 25,306円 )	6日目
23,899円 ( 26,289円 )	4日目

詳細情報

基本情報

基本情報

移動ガイドにアリ溝、送り方式に送りねじを使用した手動XZステージ。
【特長】
・XZ軸方向の微動ユニット。
・任意の位置で保持力の高いクランプによる固定が可能。
・小型のカメラ、センサなどの位置決めに最適な大きさ。
・標準的なステージとは異なり、レールキャリアに固定してレール上で使用が可能。
【用途】
・手動ステージとして小型のカメラ、センサなどの位置決めに最適。
・ミニレールの使用時、ミニレールキャリアと組み合わせて使用。
・レールの使用時、レールキャリアと組み合わせて使用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ミニレールキャリア
ミニレールキャリアは、X・Z軸ねじ式ステージ（RM-XZ）を固定できます。ミニレールキャリアは幅の異なる2種類があります。
中央精機
X型レールキャリア
レールキャリアは、X・Z軸ねじ式ステージ（RX-XZ）を固定できます。レールキャリアは幅の異なる2種類があります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

X・Z軸ねじ式ステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用のビスは付属していますか。

固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
