中央精機

DT XZ軸ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 29,840円～69,345円

税込単価: 32,824円～76,280円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

DT X軸ステージとDT Z軸ステージを組み合わせたXZ軸移動ユニット。【特長...

Z軸ステージ面
垂直
送り方式
ラック&ピニオン
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
テーブル幅（範囲） (mm)
26～40
テーブル材質
アルミ合金
ステージ面(幅) (mm)
40
耐荷重 (N)
19.6
クランプ方式
レバー式
テーブル表面処理
黒アルマイト梨地
移動方向
XＺ軸2方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

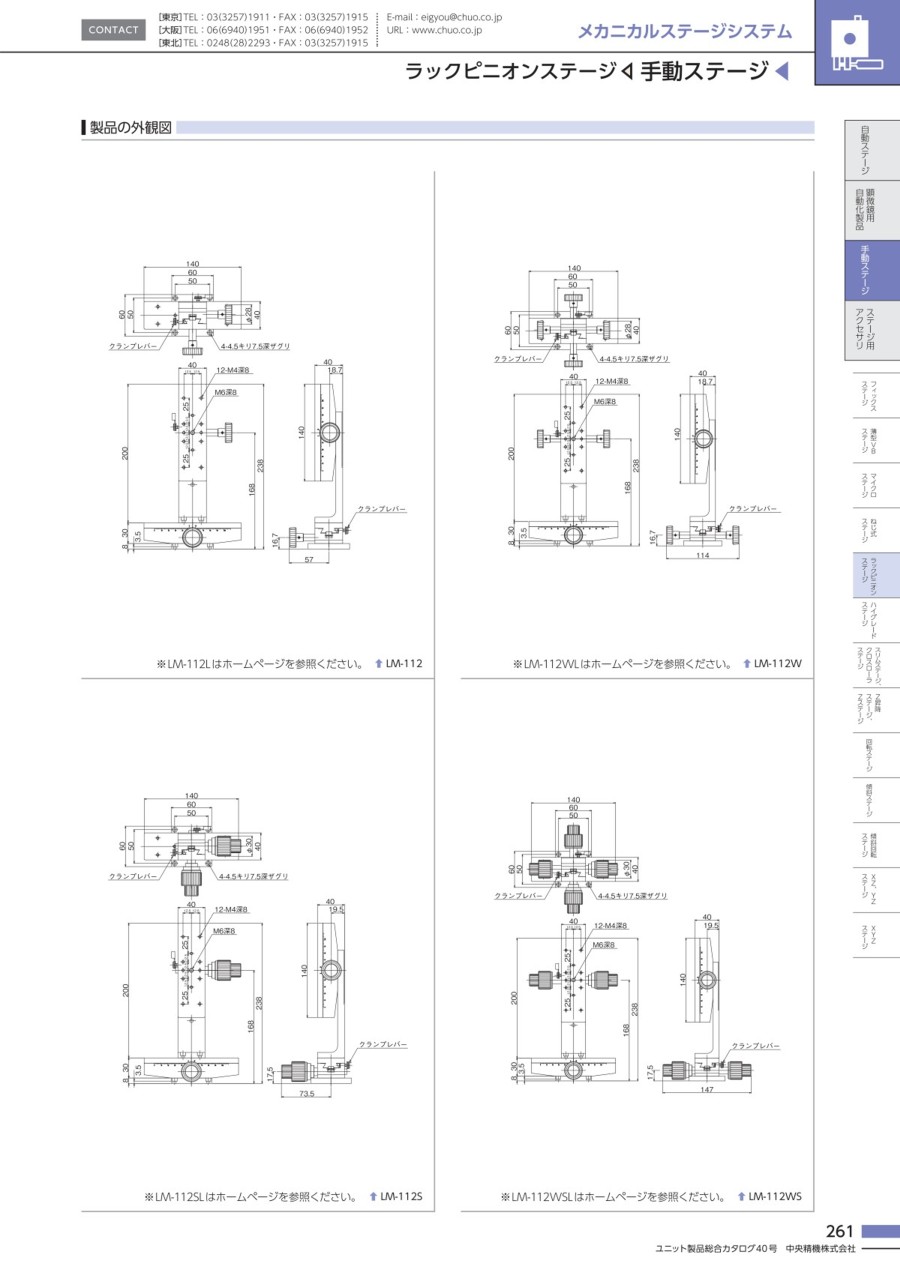

外形図

40×140

LM-112

LM-112L

LM-112S

LM-112SL

LM-112W

LM-112WL

LM-112WS

LM-112WSL

40×40

LM-412

LM-412L

LM-412S

LM-412SL

LM-412W

LM-412WL

LM-412WS

LM-412WSL

40×60

LM-612

LM-612L

LM-612S

LM-612SL

LM-612W

LM-612WL

LM-612WS

LM-612WSL

40×90

LM-912

LM-912L

LM-912S

LM-912SL

LM-912W

LM-912WL

LM-912WS

LM-912WSL

製品仕様

LM-112

LM-112W

通常ブラケット（LV-612W）

低ブラケット（LV-612WL）

低ブラケット

型番	LM-112L	LM-112WL	LM-112SL	LM-112WSL
製品名	DT XZ軸ステージ 40×140	DT XZ軸ステージ 40×140 （両ハンドル）	DT XZ軸ステージ 40×140 （粗微動ハンドル）	DT XZ軸ステージ 40×140 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	X軸±50mm、Z軸50mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	1.18kg	1.24kg	1.3kg	1.42kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LM-412L	LM-412WL	LM-412SL	LM-412WSL
製品名	DT XZ軸ステージ 40×40	DT XZ軸ステージ 40×40 （両ハンドル）	DT XZ軸ステージ 40×40 （粗微動ハンドル）	DT XZ軸ステージ 40×40 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	X軸±10mm、Z軸10mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.47kg	0.52kg	0.61kg	0.72kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LM-612L	LM-612WL	LM-612SL	LM-612WSL
製品名	DT XZ軸ステージ 40×60	DT XZ軸ステージ 40×60 （両ハンドル）	DT XZ軸ステージ 40×60 （粗微動ハンドル）	DT XZ軸ステージ 40×60 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×60mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	X軸±15mm、Z軸15mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.64kg	0.68kg	0.78kg	0.9kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

通常ブラケット

型番	LM-112	LM-112W	LM-112S	LM-112WS
製品名	DT XZ軸ステージ 40×140	DT XZ軸ステージ 40×140 （両ハンドル）	DT XZ軸ステージ 40×140 （粗微動ハンドル）	DT XZ軸ステージ 40×140 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±50mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	1.23kg	1.28kg	1.34kg	1.46kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LM-412	LM-412W	LM-412S	LM-412WS
製品名	DT XZ軸ステージ 40×40	DT XZ軸ステージ 40×40 （両ハンドル）	DT XZ軸ステージ 40×40 （粗微動ハンドル）	DT XZ軸ステージ 40×40 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±10mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.5kg	0.55kg	0.64kg	0.75kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LM-612	LM-612W	LM-612S	LM-612WS
製品名	DT XZ軸ステージ 40×60	DT XZ軸ステージ 40×60 （両ハンドル）	DT XZ軸ステージ 40×60 （粗微動ハンドル）	DT XZ軸ステージ 40×60 （粗微動両ハンドル）
移動方向	XZ軸2方向
ステージ面	40×60mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±15mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.67kg	0.72kg	0.8kg	0.92kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

※上記以外の情報につきましてはカタログをご覧ください。

商品特長詳細

粗動ハンドルと粗微動ハンドルの比較

クランプレバーの向きを変えられる（LS-612のクランプ）

開発秘話

会社設立以来の製品で当初オスアリとメスアリをすり合わせて製造していましたが、研究を重ね、調整にて精度を出せるようにしました。調整コストを下げることで提供価格の引き下げが可能になりました。

型番リスト

表示件数

型番

X軸移動量（範囲）

(mm)

Z軸移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

ステージ面(長さ)

(mm)

移動量(X軸)

(mm)

移動量(Z軸)

(mm)

移動量/ツマミ１回転

操作部取付位置

RoHS?

最小発注数量

±30.1～	±30.1～	61～	140	±50	±50	約18mm	片ハンドル	10	1個
±30.1～	+30.1～	61～	140	±50	50	約18mm	片ハンドル	10	1個
±30.1～	±30.1～	61～	140	±50	±50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	+30.1～	61～	140	±50	50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	±30.1～	61～	140	±50	±50	約18mm	両ハンドル	10	1個
±30.1～	+30.1～	61～	140	±50	50	約18mm	両ハンドル	10	1個
±30.1～	±30.1～	61～	140	±50	±50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±30.1～	+30.1～	61～	140	±50	50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	～±10.0	26～40	40	±10	±10	約18mm	片ハンドル	10	1個
～±10.0	～+10.0	26～40	40	±10	10	約18mm	片ハンドル	10	1個
～±10.0	～±10.0	26～40	40	±10	±10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	～+10.0	26～40	40	±10	10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	～±10.0	26～40	40	±10	±10	約18mm	両ハンドル	10	1個
～±10.0	～+10.0	26～40	40	±10	10	約18mm	両ハンドル	10	1個
～±10.0	～±10.0	26～40	40	±10	±10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	～+10.0	26～40	40	±10	10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	約18mm	片ハンドル	10	1個
±10.1～30.0	+10.1～30.0	41～60	60	±15	15	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	+10.1～30.0	41～60	60	±15	15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	約18mm	両ハンドル	10	1個
±10.1～30.0	+10.1～30.0	41～60	60	±15	15	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	41～60	60	±15	±15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	+10.1～30.0	41～60	60	±15	15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	61～	90	±30	±30	約18mm	片ハンドル	10	1個
±10.1～30.0	+10.1～30.0	61～	90	±30	30	約18mm	片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	61～	90	±30	±30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	+10.1～30.0	61～	90	±30	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	±10.1～30.0	61～	90	±30	±30	約18mm	両ハンドル	10	1個
±10.1～30.0	+10.1～30.0	61～	90	±30	30	約18mm	両ハンドル	10	1個
±10.1～30.0	±10.1～30.0	61～	90	±30	±30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	+10.1～30.0	61～	90	±30	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個

通常単価(税別) (税込単価)	通常出荷日

45,899円 ( 50,489円 )	4日目
42,477円 ( 46,725円 )	4日目
65,899円 ( 72,489円 )	4日目
69,345円 ( 76,280円 )	4日目
50,387円 ( 55,426円 )	4日目
46,122円 ( 50,734円 )	4日目
62,997円 ( 69,297円 )	4日目
65,910円 ( 72,501円 )	4日目
29,899円 ( 32,889円 )	4日目
29,840円 ( 32,824円 )	4日目
50,387円 ( 55,426円 )	4日目
46,479円 ( 51,127円 )	4日目
34,645円 ( 38,110円 )	4日目
31,746円 ( 34,921円 )	4日目
49,749円 ( 54,724円 )	4日目
49,745円 ( 54,720円 )	4日目
32,899円 ( 36,189円 )	4日目
32,899円 ( 36,189円 )	4日目
45,820円 ( 50,402円 )	4日目
52,493円 ( 57,742円 )	4日目
34,455円 ( 37,901円 )	4日目
36,751円 ( 40,426円 )	4日目
51,379円 ( 56,517円 )	4日目
51,912円 ( 57,103円 )	4日目
36,899円 ( 40,589円 )	在庫品1日目当日出荷可能
33,049円 ( 36,354円 )	4日目
50,418円 ( 55,460円 )	4日目
52,274円 ( 57,501円 )	4日目
40,536円 ( 44,590円 )	4日目
38,899円 ( 42,789円 )	4日目
54,576円 ( 60,034円 )	4日目
54,576円 ( 60,034円 )	4日目

詳細情報

基本情報

基本情報

DT X軸ステージとDT Z軸ステージを組み合わせたXZ軸移動ユニット。
【特長】
・移動ガイドにアリ溝（D-T方式）を使用した移動ユニット。
・送り方式にラックピニオンを使用しており、大きな移動量が得られる。
・任意の位置で保持力の高いレバー式クランプによる固定が可能。
【用途】
・カメラ、センサなどの位置決めに最適。
・製造装置などの組み込みに適している。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
DT XY軸ステージ（手動ステージ）
移動ガイドにアリ溝を使用した移動ユニットです。
中央精機
小型Y・Z軸メカニカルスタンド（手動ステージ）
移動ガイドにアリ溝を使用した移動ユニットです。高さが低く作られており、低重心です。送り方式にラックピニオンを使用しており、大きな移動量が得られます。
中央精機
X・Z軸ねじ式ステージ（手動ステージ）
XZ軸方向の微動ユニットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DT XZ軸ステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qハンドル1回転でどのくらい動きますか？

通常のもので約18mm、粗微動タイプで25.5mm動きます。

Qクランプする際に角度によりしまりきらない場合がありませんか？

クランプレバーの方向を変えることができるので位置を変えて対応できます。
