中央精機

二軸傾斜ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 12,905円～23,899円

税込単価: 14,196円～26,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・2枚のプレートだけで構成されているので薄くできています。・30×30...

送り方式
手動ねじ式
クランプ方式
なし
テーブル材質
アルミ合金
テーブル表面処理
黒アルマイト梨地
移動方向
傾斜2方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

安価な手動ねじ式の2軸傾斜ステージ。
上ステージとベースの間にあるボールが傾斜の支点となる。
カメラ、センサなどの位置決め用途に広く利用が可能。

製品仕様

TD-104の外観

TD-104の寸法図

移動方向	傾斜2方向
ステージ面	125mm×125mm
クランプ方式	－
移動機構/送り方式	手動ねじ式
移動量	±2°
移動量/ツマミ１回転	約0°15′
目量	－
耐荷重	49N（5kgf）
質量	1kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地

製品仕様

TD-904の外観

TD-904の寸法図

移動方向	傾斜2方向
ステージ面	90mm×90mm
クランプ方式	－
移動機構/送り方式	手動ねじ式
移動量	±2°
移動量/ツマミ１回転	約0°24′
目量	－
耐荷重	49N（5kgf）
質量	0.4kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地

製品仕様

TD-604の外観

TD-604の寸法図

移動方向	傾斜2方向
ステージ面	60mm×60mm
クランプ方式	－
移動機構/送り方式	手動ねじ式
移動量	±2°
移動量/ツマミ１回転	約0°40′
目量	－
耐荷重	39.2N（4kgf）
質量	0.15kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地

製品仕様

TD-304の外観

TD-304の寸法図

移動方向	傾斜2方向
ステージ面	30mm×30mm
クランプ方式	－
移動機構/送り方式	手動ねじ式
移動量	±2°
移動量/ツマミ１回転	約1°25′
目量	－
耐荷重	19.6N（2kgf）
質量	0.03kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地

開発秘話

1支点に対して2カ所の調整箇所があるため、1カ所動かすともう一か所が引っ張られる現象がおこるため、それらを解消するための設計に苦労しました。

型番リスト

表示件数

型番

耐荷重

(N)

テーブルサイズ L×W

(mm)

移動量/ツマミ１回転

RoHS?

最小発注数量

49	125×125	約0°15′	10	1個
19.6	30×30	約1°25′	-	1個
39.2	60×60	約0°40′	10	1個
49	90×90	約0°24′	10	1個

通常単価(税別) (税込単価)	通常出荷日

23,899円 ( 26,289円 )	在庫品1日目当日出荷可能
12,905円 ( 14,196円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	在庫品1日目当日出荷可能
19,899円 ( 21,889円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・2枚のプレートだけで構成されているので薄くできています。
・30×30mm、60×60mm、90×90mm、125×125mmの4種類を用意しています。
・送り方式が異なる2軸の傾斜ステージです。
・上ステージとベースの間にあるボールが傾斜の支点となります。
・手動ねじ式と細かな調整が可能なマイクロメータ式があります。
【用途】
・カメラ、センサなどの位置決め用途に広く利用いただけます。
・測定機の試料台として被検物の角度調整に利用可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

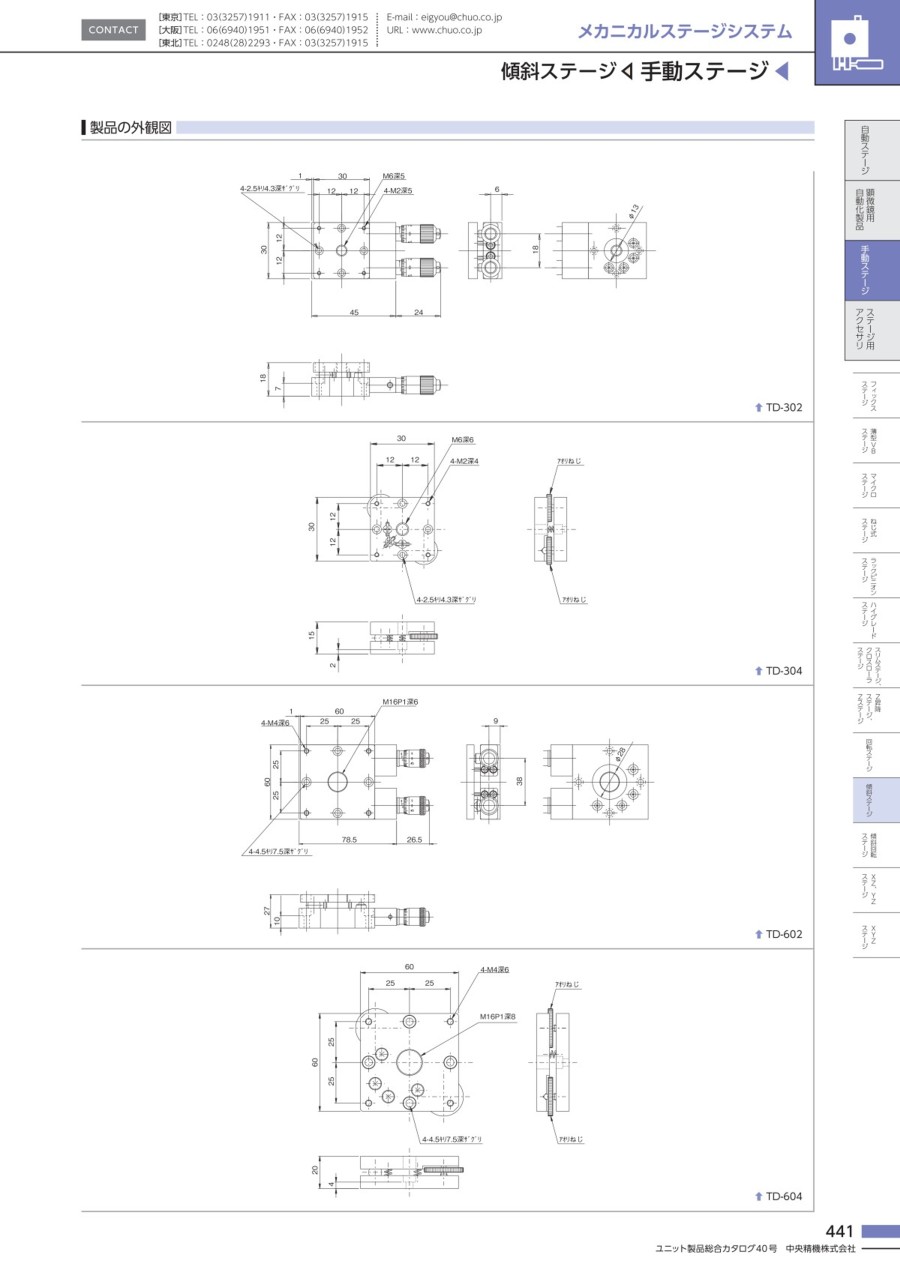

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
微動回転スリムステージ（手動ステージ）
移動ガイドにすり合わせと、より高精度・高剛性なV溝とクロスローラを使用した回転ステージです。テーブル面をつかんで粗動360度回転可能です。
中央精機
ゴニオステージ（手動ステージ）
回転中心高さと移動量が異なる1軸の傾斜ステージです。回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることが出来ます。
中央精機
Z軸スリムステージ昇降型（手動ステージ）
薄型軽量の昇降型Z軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

二軸傾斜ステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q逆さまにして使うことはできますか？

上ステージとベースをスプリングで引っ張っているのでスプリングの張力が効く範囲では使用できます。
