中央精機

二軸ゴニオスリムステージ（手動ステージ）

カタログ |

通常単価(税別): 108,999円～181,567円

税込単価: 119,899円～199,724円

通常出荷日：5日目～6日目

回転中心高さや移動量が異なる2軸の傾斜ステージ（1軸の組み合わせ）。【特長】・回転中心高さが異なる1軸...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

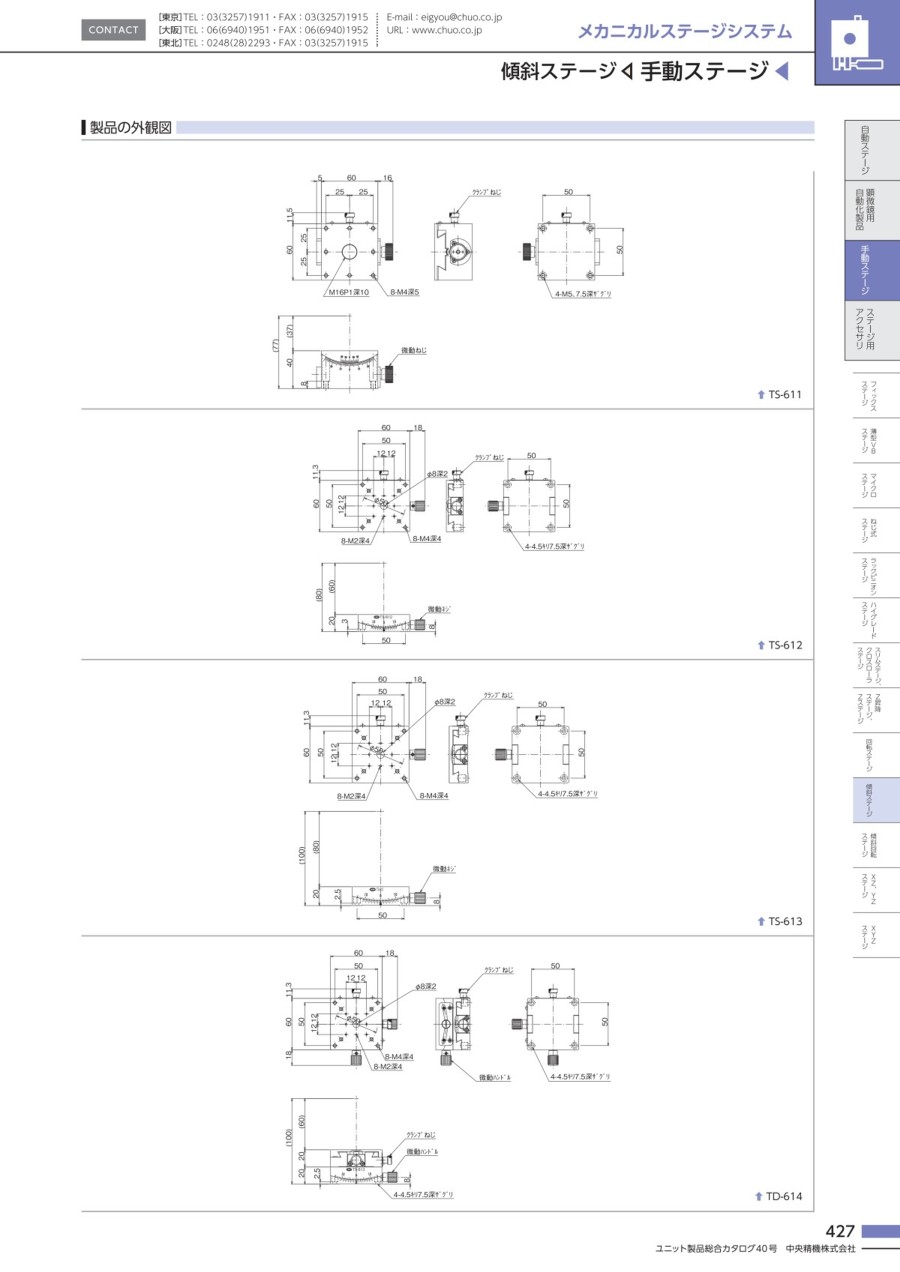

外形図

TD-614

TD-913

製品仕様

TD-614

TD-913

型番	TD-614
移動方向	傾斜2方向
ステージ面	60×60mm
送り方式	ウォームギヤ式
移動量	上軸±15°、下軸±10°
移動量／ツマミ1回転	上軸約1°19′25″、下軸約1°1′22″
目量	バーニヤ読み5′
移動ガイド	アリ
回転中心（ステージ上面より）	60mm
回転中心精度	-
耐荷重	49N（5kgf）
質量	0.4kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	TD-913
移動方向	傾斜2方向
ステージ面	90×90mm
送り方式	ウォームギヤ式
移動量	上軸±12°、下軸±10°
移動量／ツマミ1回転	上軸約1°17′25″、下軸約59′
目量	バーニヤ読み5′
移動ガイド	アリ
回転中心（ステージ上面より）	100mm
回転中心精度	-
耐荷重	68.6N（7kgf）
質量	1.4kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番リスト

表示件数

型番

注文停止中

TD-614

TD-913

移動量（範囲）

(deg)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

回転中心高さ（範囲）

(mm)

製品高さ（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

回転中心高さ

(mm)

テーブルサイズ(厚み) H

(mm)

ストローク(α角度)

(deg)

移動量/ツマミ１回転

RoHS?

最小発注数量

±10.1～20.0	30.1～50.0	41～60	41～60	41～60	35.1～40.0	60	60	49	60	40	±15	上軸約1°19′25"′、下軸約1°1′22"	10	1個
～±10.0	50.1～	61～90	61～90	81～100	50.1～	90	90	68.6	100	60	±12	上軸約1°17′25"′、下軸約59′	-	1個

通常単価(税別) (税込単価)	通常出荷日

108,999円 ( 119,899円 )	6日目
181,567円 ( 199,724円 )	5日目

詳細情報

基本情報

基本情報

回転中心高さや移動量が異なる2軸の傾斜ステージ（1軸の組み合わせ）。
【特長】
・回転中心高さが異なる1軸の傾斜ステージを組み合わせた、同一回転中心とした2軸の傾斜ステージ。
・移動ガイドにアリ溝を使用。
【用途】
・カメラ、センサなどの位置決め。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ゴニオスリムステージ（手動ステージ）
回転中心高さの異なるゴニオスリムステージを組み合わせると、同一回転中心とした二軸スリムゴニオステージが構成できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
