中央精機

横型ゴニオステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 76,707円～104,769円

税込単価: 84,378円～115,246円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・回転中心位置と移動量が異なる1軸の横型傾斜ステージです。・独自の複合...

種類
X軸
送り方式
精密ねじ、複合カップリング式
移動ガイド
アリ溝
製品高さ（範囲） (mm)
20.1～25.0
テーブル材質
真鍮
クランプ方式
レバー式
テーブル表面処理
硬質黒色クロム
移動方向
回転1方向

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

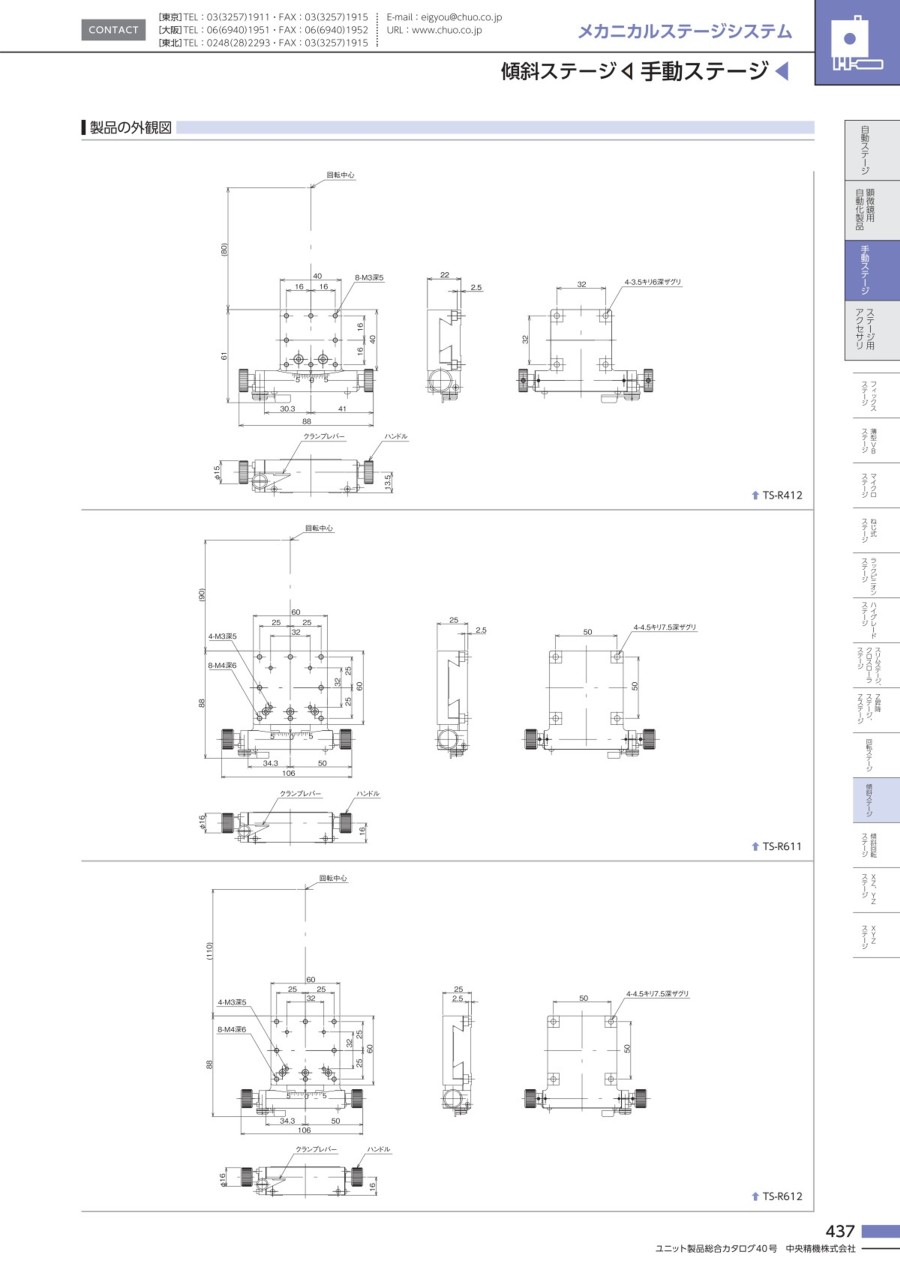

外形図

TS-R411

TS-R412

TS-R611

TS-R612

TS-R911

TS-R912

製品仕様

TS-R411

TS-R911

型番	TS-R411	TS-R412	TS-R611	TS-R612
移動方向	回転1方向
ステージ面	40×40mm		60×60mm
送り方式	精密ねじ、複合カップリング式
移動量	±6°	±5°		±4.5°
移動量／ツマミ１回転	約16′8″	約13′35″	約10′37″	約9′27″
目量	目盛読み30′
移動ガイド	アリ
回転中心（ステージ面中心より）	80mm	100mm	120mm	140mm
回転中心精度	-		φ0.1mm
耐荷重	19.6N（2kgf）		29.4N（3kgf）
質量	0.4kg		0.8kg
主要材質／表面処理	真鍮／硬質黒色クロム

型番	TS-R911	TS-R912
移動方向	回転1方向
ステージ面	90×90mm
送り方式	精密ねじ、複合カップリング式
移動量	±4°	±3.5°
移動量／ツマミ１回転	約7′55″	約7′15″
目量	目盛読み30′
移動ガイド	アリ
回転中心（ステージ面中心より）	160mm	180mm
回転中心精度	φ0.1㎜
耐荷重	39.2N（4kgf）
質量	1.6kg
主要材質／表面処理	真鍮／硬質黒色クロム

開発秘話

中央精機独自開発の複合カップリング機構は特許取得済みです。特許第3818304号

型番リスト

表示件数

型番

移動量（範囲）

(deg)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

回転中心高さ（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

回転中心高さ

(mm)

テーブルサイズ(厚み) H

(mm)

ストローク(α角度)

(deg)

移動量/ツマミ１回転

RoHS?

最小発注数量

～±10.0	5.1～30.0	26～40	26～40	61～80	40	40	19.6	80	22	±6	約16′8″	10	1個
～±10.0	5.1～30.0	26～40	26～40	81～100	40	40	19.6	100	22	±5	約13′35″	10	1個
～±10.0	5.1～30.0	41～60	41～60	101～	60	60	29.4	120	25	±5	約10′37″	10	1個
～±10.0	5.1～30.0	41～60	41～60	101～	60	60	29.4	140	25	±4.5	約9′27″	10	1個
±10.1～20.0	30.1～50.0	61～90	61～90	101～	90	90	39.2	160	25	±12	約7′55″	10	1個
～±10.0	30.1～50.0	61～90	61～90	101～	90	90	39.2	180	25	±10	約7′15″	10	1個

通常単価(税別) (税込単価)	通常出荷日

80,333円 ( 88,366円 )	4日目
76,707円 ( 84,378円 )	4日目
92,498円 ( 101,748円 )	4日目
85,732円 ( 94,305円 )	4日目
104,769円 ( 115,246円 )	4日目
103,852円 ( 114,237円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・回転中心位置と移動量が異なる1軸の横型傾斜ステージです。
・独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
・移動ガイドにアリ溝（D-T方式）を使用しています。
【用途】
・カメラ、センサなどの精密位置決め用途に広く利用いただけます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ゴニオステージ（手動ステージ）
TS-C411/TS-C412/TS-C413、TS-C611/TS-C612/TS-C613　ゴニオステージは、横型ゴニオステージと同様、回転中心がステージ中心軸上にあり、当社独自の複合カップリング機構により微細で非常に滑らかな動作が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

横型ゴニオステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用のビスは付属していますか。

固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
