中央精機

DT Z軸ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 16,899円～36,899円

税込単価: 18,589円～40,589円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：16 日目

移動ガイドにアリ溝（D-T方式）を使用したラックピニオン送りのZ軸ブラケット付...

ステージ面
垂直
送り方式
ラック&ピニオン
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
ステージ面(長さ)（範囲選択） (mm)
26～40
テーブル材質
アルミ合金
ステージ面(長さ) (mm)
40
耐荷重 (N)
19.6
クランプ方式
レバー式
テーブル表面処理
黒アルマイト梨地
移動方向
Z軸1方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

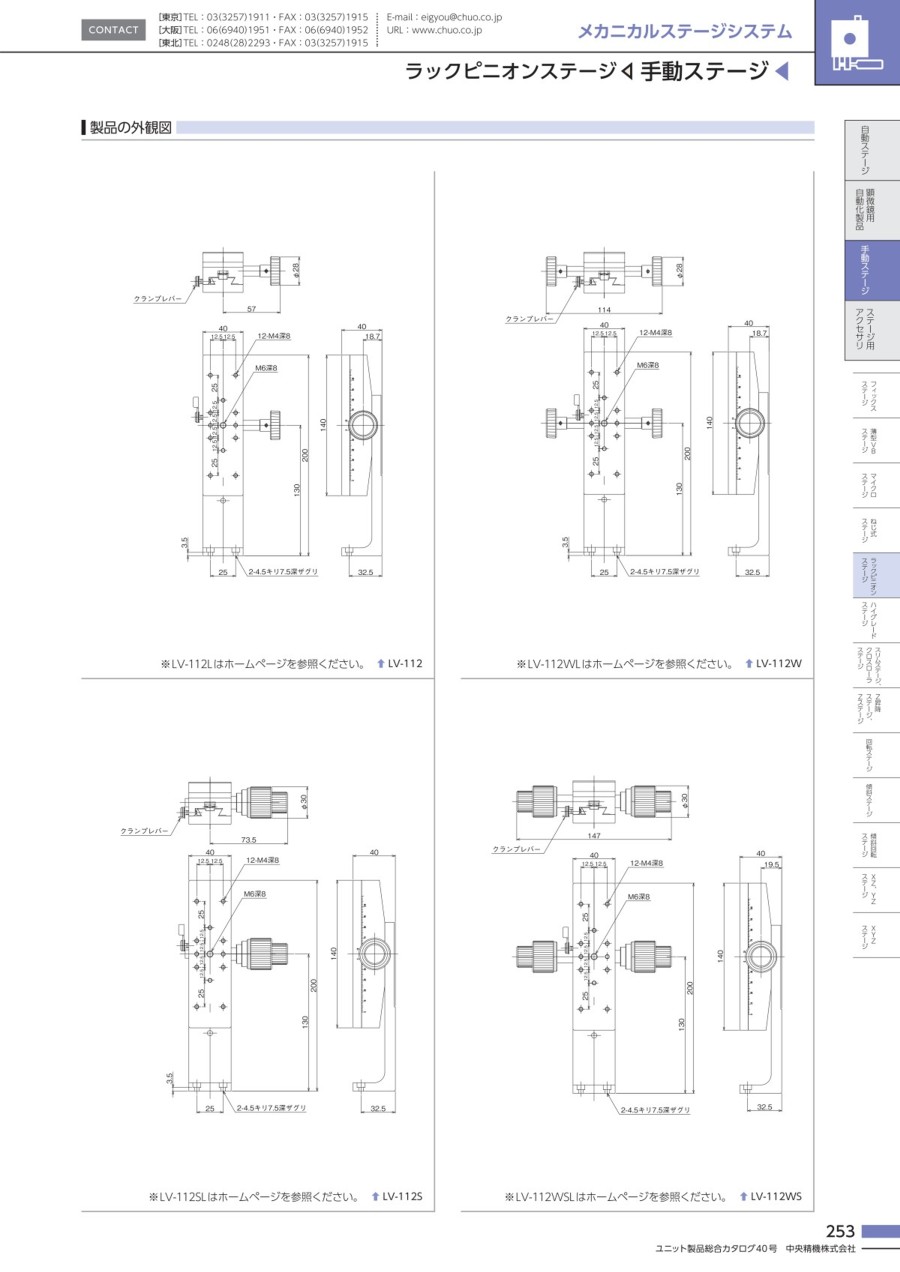

外形図

40×140

LV-112

LV-112L

LV-112S

LV-112SL

LV-112W

LV-112WL

LV-112WS

LV-112WSL

40×40

LV-412

LV-412L

LV-412S

LV-412SL

LV-412W

LV-412WL

LV-412WS

LV-412WSL

40×60

LV-612

LV-612L

LV-612S

LV-612SL

LV-612W

LV-612WL

LV-612WS

LV-612WSL

40×90

LV-912

LV-912L

LV-912S

LV-912SL

LV-912W

LV-912WL

LV-912WS

LV-912WSL

製品仕様

40×40

LV-412

LV-412W

LV-412S

LV-412WS

型番	LV-412L	LV-412W	LV-412SL	LV-412WSL
製品名	DT Z軸ステージ40×40	DT Z軸ステージ 40×40 （両ハンドル）	DT Z軸ステージ40×40 （粗微動ハンドル）	DT Z軸ステージ40×40 （粗微動両ハンドル）
移動方向	Z軸1方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	10mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.23kg	0.26kg	0.3kg	0.36kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LV-412	LV-412W	LV-412S	LV-412WS
製品名	DT Z軸ステージ40×40	DT Z軸ステージ40×40 （両ハンドル）	DT Z軸ステージ40×40 （粗微動ハンドル）	DT Z軸ステージ40×40 （粗微動両ハンドル）
移動方向	Z軸1方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±10mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	19.6N（2kgf）
質量	0.26kg	0.28kg	0.33kg	0.38kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

※ 他の型番については、「カタログ」タブ内の情報をご参照ください。

開発秘話

会社設立以来の製品で当初オスアリとメスアリをすり合わせて製造していましたが、研究を重ね、調整にて精度を出せるようにしました。調整コストを下げることで提供価格の引き下げが可能になりました。

型番リスト

表示件数

型番

移動量（範囲）

(mm)

ステージ面(幅)（範囲選択）

(mm)

ステージ面(幅)

(mm)

移動量(Z軸)

(mm)

移動量/ツマミ１回転

操作部取付位置

RoHS?

最小発注数量

±30.1～	121～	140	±50	約18mm	片ハンドル	10	1個
+30.1～	121～	140	50	約18mm	片ハンドル	10	1個
±30.1～	121～	140	±50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
+30.1～	121～	140	50	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	121～	140	±50	約18mm	両ハンドル	10	1個
+30.1～	121～	140	50	約18mm	両ハンドル	10	1個
±30.1～	121～	140	±50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
+30.1～	121～	140	50	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	26～40	40	±10	約18mm	片ハンドル	10	1個
～+10.0	26～40	40	10	約18mm	片ハンドル	10	1個
～±10.0	26～40	40	±10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～+10.0	26～40	40	10	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	26～40	40	±10	約18mm	両ハンドル	10	1個
～+10.0	26～40	40	10	約18mm	両ハンドル	10	1個
～±10.0	26～40	40	±10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～+10.0	26～40	40	10	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	41～60	60	±15	約18mm	片ハンドル	10	1個
+10.1～30.0	41～60	60	15	約18mm	片ハンドル	10	1個
±10.1～30.0	41～60	60	±15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
+10.1～30.0	41～60	60	15	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	41～60	60	±15	約18mm	両ハンドル	10	1個
+10.1～30.0	41～60	60	15	約18mm	両ハンドル	10	1個
±10.1～30.0	41～60	60	±15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
+10.1～30.0	41～60	60	15	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	61～90	90	±30	約18mm	片ハンドル	10	1個
+10.1～30.0	61～90	90	30	約18mm	片ハンドル	10	1個
±10.1～30.0	61～90	90	±30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
+10.1～30.0	61～90	90	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	61～90	90	±30	約18mm	両ハンドル	10	1個
+10.1～30.0	61～90	90	30	約18mm	両ハンドル	10	1個
±10.1～30.0	61～90	90	±30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
+10.1～30.0	61～90	90	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個

通常単価(税別) (税込単価)	通常出荷日

24,899円 ( 27,389円 )	4日目
24,621円 ( 27,083円 )	4日目
34,899円 ( 38,389円 )	4日目
36,751円 ( 40,426円 )	4日目
25,749円 ( 28,324円 )	4日目
25,672円 ( 28,239円 )	4日目
36,899円 ( 40,589円 )	4日目
36,899円 ( 40,589円 )	4日目
16,899円 ( 18,589円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	4日目
27,272円 ( 29,999円 )	4日目
25,899円 ( 28,489円 )	4日目
17,899円 ( 19,689円 )	在庫品1日目当日出荷可能
17,998円 ( 19,798円 )	4日目
26,262円 ( 28,888円 )	11日目
27,565円 ( 30,322円 )	11日目
17,899円 ( 19,689円 )	在庫品1日目当日出荷可能
17,899円 ( 19,689円 )	4日目
26,899円 ( 29,589円 )	在庫品1日目当日出荷可能
28,031円 ( 30,834円 )	4日目
18,899円 ( 20,789円 )	4日目
19,299円 ( 21,229円 )	4日目
30,431円 ( 33,474円 )	11日目
27,410円 ( 30,151円 )	11日目
19,899円 ( 21,889円 )	4日目
19,799円 ( 21,779円 )	在庫品1日目当日出荷可能
28,899円 ( 31,789円 )	4日目
28,548円 ( 31,403円 )	4日目
19,899円 ( 21,889円 )	在庫品1日目当日出荷可能
19,899円 ( 21,889円 )	4日目
29,899円 ( 32,889円 )	11日目
29,075円 ( 31,983円 )	11日目

詳細情報

基本情報

基本情報

移動ガイドにアリ溝（D-T方式）を使用したラックピニオン送りのZ軸ブラケット付移動ユニット。
【特長】
・移動量±10、±15、±30、±50mmと低ブラケット。
・移動量10、15、30、50mmのステージサイズをそれぞれ4種類用意。
・ハンドルは片軸、両軸の2種類。
・ハンドル1回転が約18mm移動と、粗動約25.5mm微動約3.3mmの粗微動の2種類。
・すべてにレバー式クランプがついており、固定が可能。
【用途】
・生産設備、実験設備などの組込み製品としての使用が可能。
・センサ、カメラ等の焦準装置に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（手動ステージ）
HG-VCR方式を採用した高精度、高剛性ステージです。標準型、対称型があり左右対称が構成できます。送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
中央精機
DT X軸ステージ（手動ステージ）
送り方式が異なる30mm×30mmサイズのX軸方向の移動ユニットです。
中央精機
回転ステージ（手動ステージ）
微動送り方式が異なる回転ステージです。各ステージ共にテーブル面をつかんで粗動360度回転可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DT Z軸ステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qハンドル1回転でどのくらい動きますか？

通常のもので約18mm、粗微動タイプで25.5mm動きます。

Qクランプする際に角度によりしまりきらない場合がありませんか？

クランプレバーの方向を変えることができるので位置を変えて対応できます。

この商品を見た人は、こんな商品も見ています
