精密Z軸ステージ 60×60（手動ステージ）
- 通常単価(税別)
- 97,899円
- 税込単価
- 107,689円
【特長】・移動ガイドにアリ溝（D-T方式）とV溝とクロスローラ（V-CR方式）...
詳細情報を確認する閲覧中の商品と併せてご検討ください
LV-643の仕様・寸法情報
商品情報

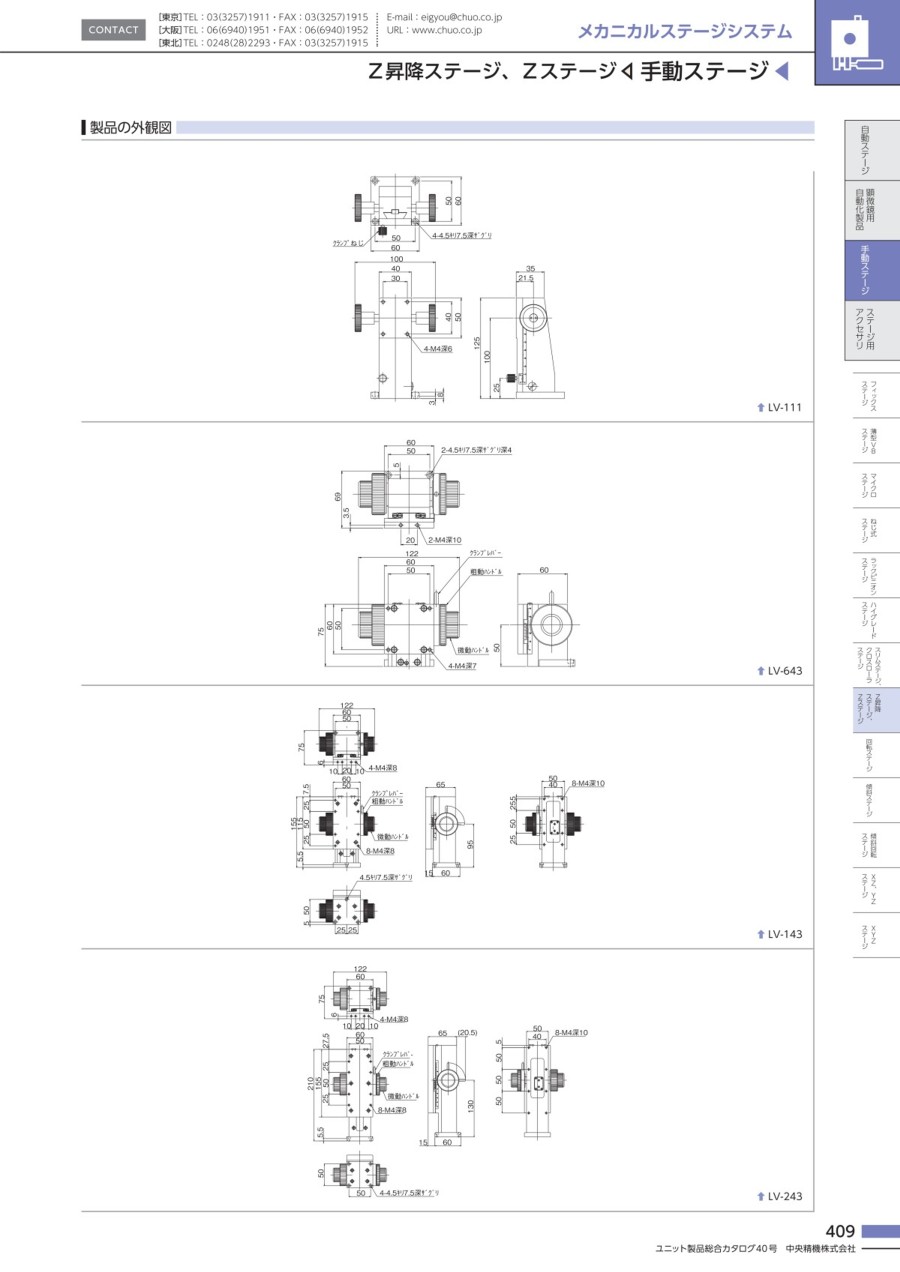

外形図
製品仕様
| 移動方向 | Z軸1方向 |
|---|---|
| ステージ面 | 60×60mm |
| クランプ方式 | レバー式 |
| 移動機構／送り方式 | ラックピニオン式 |
| 移動量 | ±12.5mm |
| 移動量／ハンドル1回転 | 粗動1回転約6mm、微動1回転 約0.68mm |
| 目量 | バーニヤ読み0.05mm |
| 移動ガイド | V溝とクロスローラ |
| 移動精度 | 真直度0.005mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 0.9kg |
| 主要材質／表面処理 | アルミ合金／黒アルマイト梨地 |
詳細情報
基本情報
【特長】
・移動ガイドにアリ溝（D-T方式）とV溝とクロスローラ（V-CR方式）を使用したZ軸ステージです。
・送り方式にラックピニオンを使用しており、大きな移動量が得られます。
・任意の位置で保持力の高いレバー式クランプによる固定が可能です。
・精密な位置合わせが可能ですので、顕微鏡などの焦準ユニットとしても使用可能です。
・粗動、微動の送りがハンドルの使い分けで可能です。
・ステージ面が縦方向（垂直）、移動量は目量0.05mmバーニヤ読み可能なZステージです。
【用途】
・カメラ、センサなどの位置決め用途に広く利用いただけます。
・顕微鏡などの焦点合わせ（焦準）に適用します。
