Z昇降ステージ（手動ステージ）
- 通常単価(税別)
- 73,899円
- 税込単価
- 81,289円
通常出荷日：在庫品1日目当日出荷可能
昇降型のZ軸ステージです。【特長】・V-CR方式のガイドを多く組み合わせ剛性をアップします。・移動量：...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
LV-642-1の仕様・寸法情報
ステージ面
水平
送り方式
[マイクロメータヘッド] 標準マイクロメータ
移動ガイド
[クロスローラ] V溝とクロスローラ
移動量（範囲）(mm)
～+10.0
耐荷重（範囲）(N)
30.1～50.0
ステージ面(長さ)（範囲選択）(mm)
41～60
ステージ面(幅)（範囲選択）(mm)
41～60
テーブル材質
[アルミニウム] アルミ合金
ステージ面(長さ)(mm)
60
ステージ面(幅)(mm)
60
耐荷重(N)
49
移動量(Z軸)(mm)
0～10
平行度(μm)
80
クランプ方式
[ディスク] 板クランプ
テーブル表面処理
黒アルマイト梨地
補助クランプ
無
移動量/ツマミ１回転
0.5mm
移動方向
Z軸1方向
商品情報
Z軸ステージ（手動ステージ）の詳細

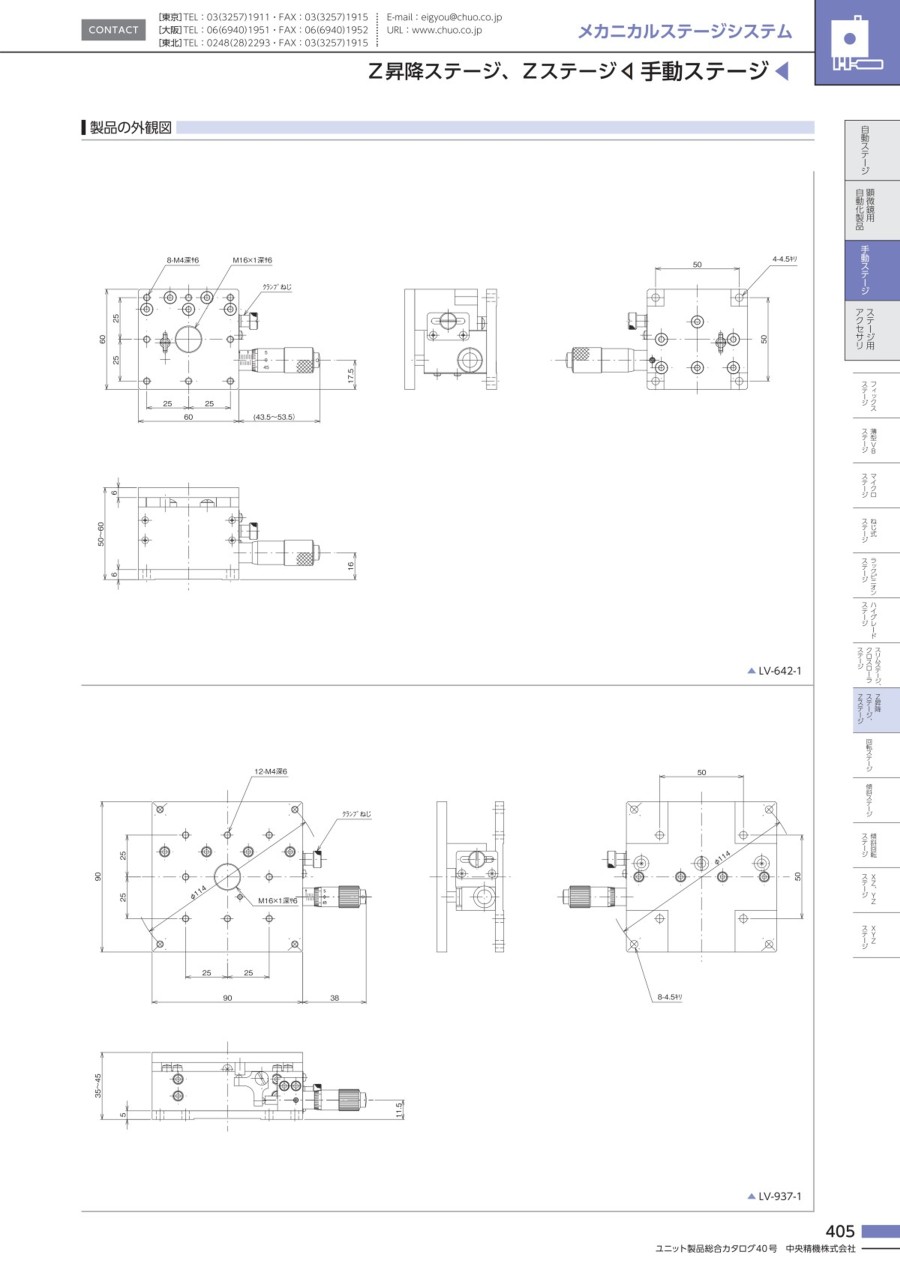

Z軸ステージ（手動ステージ） LV-642-1 イメージ
製品仕様
| 移動方向 | Z軸1方向 |
|---|---|
| ステージ面 | 60mm×60mm |
| クランプ方式 | 板クランプ |
| 移動機構／送り方式 | CMH-15F（標準マイクロメータ） |
| 移動量 | 0～10mm |
| 移動量／ツマミ１回転 | 0.5mm |
| 目量 | マイクロメータ式0.01mm |
| 感度 | 0.003mm |
| 移動ガイド | V溝とクロスローラ |
| 移動精度 | 真直度（水平・垂直）0.003mm |
| 平行度 | 0.08mm |
| 耐荷重 | 49N（5kgf） |
| 質量 | 0.5kg |
| 主要材質／表面処理 | アルミ合金／黒アルマイト梨地 |
詳細情報
基本情報
昇降型のZ軸ステージです。
【特長】
・V-CR方式のガイドを多く組み合わせ剛性をアップします。
・移動量：0～10mm。
・ステージ面：60×60mm。
【用途】
・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
Z昇降ステージ（手動ステージ）の型番LV-642-1のページです。
型番LV-642-1に関する仕様情報を記載しております。
Z昇降ステージ（手動ステージ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q逆さ（逆さ釣り）の状態で使用できますか。
A
使用できません。
