中央精機

ラボジャッキ（手動ステージ）

ラボジャッキ（手動ステージ）
この商品のFAQをみる（1件）
通常単価(税別)
118,999円～138,999円
税込単価
130,899円～152,899円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハイグレードZ昇降ステージ（手動ステージ）

中央精機

ハイグレードZ昇降ステージ（手動ステージ）
4
通常価格(税別)： 42,051円 (税込価格：46,256円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Z軸スリムステージ 昇降型（手動ステージ）

中央精機

Z軸スリムステージ 昇降型（手動ステージ）
0
通常価格(税別)： 47,470円 (税込価格：52,217円)

通常出荷日：在庫品1日目

【特長】・パンタグラフ方式を採用した昇降型Z軸ステージです。・他の精密ステージ...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

パンタグラフ方式を採用した昇降型Z軸ステージ

LV - 151 - 2の外観

LV - 151 - 2の外観

LV - 251 - 2の外観

LV - 251 - 2の外観

製品仕様

製品番号LV-151-2LV-251-2
製品名ラボジャッキ　125×125ラボジャッキ 150×200
移動方向Z軸1方向
ステージ面125mm×125mm150mm×200mm
クランプ方式割締め式
送り方式パンダグラフ方式
移動量0～40mm0〜70mm
移動量/ハンドル1回転移動位置5mm付近 約2.1mm移動位置 5mm付近 約3.0mm
移動位置10mm付近 約1.9mm移動位置10mm付近 約2.7mm
移動位置15mm付近 約1.6mm移動位置15mm付近 約2.4mm
移動位置20mm付近 約1.4mm移動位置20mm付近 約2.2mm
移動位置25mm付近 約1.2mm移動位置25mm付近 約2.0mm
移動位置30mm付近 約1.0mm移動位置30mm付近 約1.8mm
移動位置35mm付近 約0.7mm移動位置35mm付近 約1.6mm
移動位置40mm付近 約0.5mm移動位置40mm付近 約1.4mm
—移動位置45mm付近 約1.2mm
—移動位置50mm付近 約1.1mm
—移動位置55mm付近 約1.0mm
—移動位置60mm付近 約0.8mm
—移動位置65mm付近 約0.6mm
—移動位置70mm付近 約0.5mm
目量—
耐荷重147N(15kgf)196N(20kgf)
質量5.5kg12kg
主要材質/表面処理鋼材/硬質黒色クロム

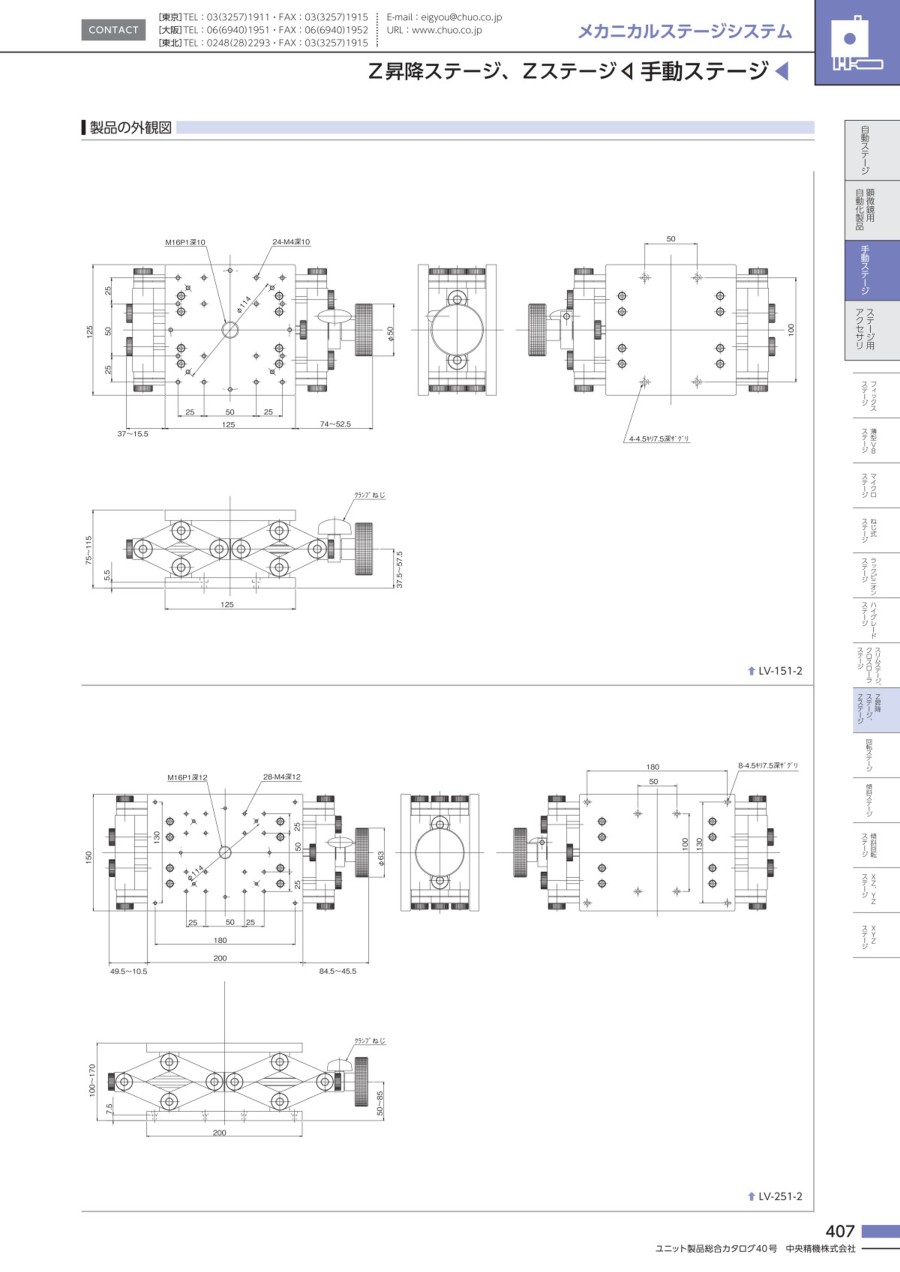

寸法図

LV - 151 - 2の寸法図

LV - 151 - 2の寸法図

LV - 251 - 2の寸法図

LV - 251 - 2の寸法図

開発秘話



パンタグラフ方式なので関節部が多く、精度を上げるための試作を通常品の2倍おこなった製品です。

型番リスト

表示件数
  • 1
    • 型番
    LV-151-2
    LV-251-2

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    耐荷重

    (N)

    移動量(Z軸)

    (mm)

    		RoHS?最小発注数量
    125
    125
    147
    0～40
    10
    1個
    150
    200
    196
    0～70
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    118,999円
    ( 130,899円 )
    在庫品1日目当日出荷可能
    138,999円
    ( 152,899円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・パンタグラフ方式を採用した昇降型Z軸ステージです。
    ・他の精密ステージより耐荷重があり、重いワークでも搭載可能です。
    ・レーザー発信器、各種実験治具などの粗位置決め用途に広く利用いただけます。
    ・機構上、ステージが上昇する毎にハンドル1回転での移動量が少なくなります。
    ・125×125mm、150×200mmの2種類のサイズを用意します。
    【用途】
    ・物理実験などで使用する重量機器の上下動調整できます。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • ハイグレードXステージ（手動ステージ） 画像

      中央精機

      ハイグレードXステージ（手動ステージ）

      HG-VCR方式を採用した高精度、高剛性ステージです。標準型、対称型があり左右対称が構成できます。送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

    • ゴニオステージ（手動ステージ） 画像

      中央精機

      ゴニオステージ（手動ステージ）

      回転中心高さと移動量が異なる1軸の傾斜ステージです。回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることが出来ます。

    • 回転ステージ（手動ステージ） 画像

      中央精機

      回転ステージ（手動ステージ）

      微動送り方式が異なる回転ステージです。各ステージ共にテーブル面をつかんで粗動360度回転可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ラボジャッキ（手動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qハンドル１回転あたりの移動量はどのくらいですか？
    A
    パンタグラフ方式の場合、ハンドルの回転に対して移動量は比例していません。上昇するたびに移動量が減ります。
