中央精機

Z軸スリムステージ昇降型（手動ステージ）

カタログ |

通常単価(税別): 47,470円～89,899円

税込単価: 52,217円～98,889円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

移動ガイドにV溝レールと鋼球・V溝とクロスローラ（V-CR方式、HG-VCR方式）を使用した昇降型Zス...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

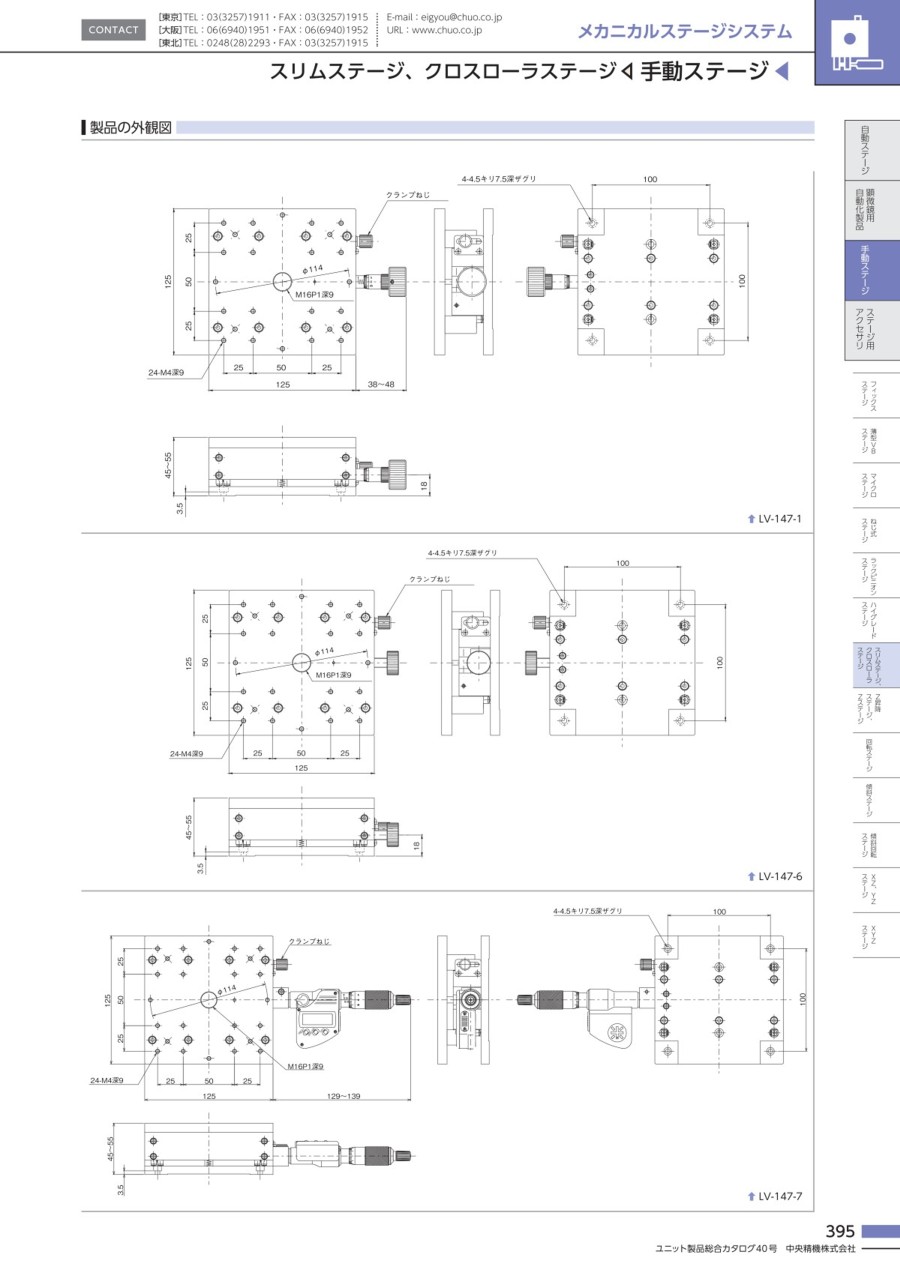

外形図

LV-147-1

LV-147-6

LV-147-7

LV-937-1

製品仕様

Z軸1方向の移動。アルミ合金（黒アルマイト梨地処理）製

LV-147-1

ステージ面 125×125mm
クランプ方式板クランプ
送り方式標準マイクロメータ
移動量 0～10mm
感度 0.003mm
移動ガイド V溝とクロスローラ
移動精度真直度（水平・垂直）0.005mm
耐荷重 49N（5kgf）
質量 1.4kg

LV-147-6

ステージ面 125×125mm
クランプ方式板クランプ
送り方式送りねじ式ハンドル1回転約0.5mm
移動量 0～10mm
感度 0.01mm
移動ガイド V溝とクロスローラ
移動精度真直度（水平・垂直）0.005mm
耐荷重 98N（10kgf）
質量 1.4kg

LV-147-7

ステージ面 125×125mm
クランプ方式板クランプ
送り方式デジタル表示式マイクロメータ
移動量 0～10mm
感度 0.001mm
移動ガイド V溝とクロスローラ
移動精度真直度（水平・垂直）0.005mm
耐荷重 49N（5kgf）
質量 1.6kg

LV-937-1

ステージ面 90×90mm
クランプ方式板クランプ
送り方式標準マイクロメータ
移動量 0～10mm
感度 0.003mm
移動ガイド V溝レールと鋼球
移動精度真直度（水平・垂直）0.008mm
耐荷重 49N（5kgf）
質量 0.4kg

開発秘話

水平移動を垂直移動に変換する際にクサビ形のガイドを製作するため、角度誤差の出ないよう超精密加工をおこなっています。

型番リスト

表示件数

型番

送り方式

移動ガイド

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

ステージ面(長さ)（範囲選択）

(mm)

ステージ面(幅)（範囲選択）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

移動量(Z軸)

(mm)

RoHS?

最小発注数量

[マイクロメータヘッド] 標準マイクロメータ	[クロスローラ] V溝とクロスローラ	～+10.0	30.1～50.0	121～	121～	125	125	49	0～10	10	1個
[送りねじ] 送りねじ	[クロスローラ] V溝とクロスローラ	～+10.0	50.1～100.0	121～	121～	125	125	98	0～10	10	1個
[マイクロメータヘッド] デジタル表示式マイクロメータ	[クロスローラ] V溝とクロスローラ	～+10.0	30.1～50.0	121～	121～	125	125	49	0～10	-	1個
[マイクロメータヘッド] 標準マイクロメータ	[クロスローラ] V溝とクロスローラ	～+10.0	30.1～50.0	61～90	61～90	90	90	49	0～10	-	1個

通常単価(税別) (税込単価)	通常出荷日

69,899円 ( 76,889円 )	6日目
69,899円 ( 76,889円 )	在庫品1日目当日出荷可能
89,899円 ( 98,889円 )	6日目
47,470円 ( 52,217円 )	6日目

詳細情報

基本情報

基本情報

移動ガイドにV溝レールと鋼球・V溝とクロスローラ（V-CR方式、HG-VCR方式）を使用した昇降型Zステージ。
【特長】
・移動方式は送りねじ、マイクロメータヘッド、デジタル表示式マイクロメータヘッドの最大3種類
・デジタル表示式マイクロメータヘッドは0.001mmの感度（LV-147-7のみ）
【用途】
・センサ、ワークなどの上下動調整に最適
・測定機の試料台として被検物の上下動調整に利用可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（手動ステージ）
HG-VCR方式を採用した高精度、高剛性ステージです。標準型、対称型があり左右対称が構成できます。送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
中央精機
ラボジャッキ（手動ステージ）
パンタグラフ方式を採用した昇降型Z軸ステージです。
中央精機
回転ステージ（手動ステージ）
微動送り方式が異なる回転ステージです。各ステージ共にテーブル面をつかんで粗動360度回転可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Z軸スリムステージ昇降型（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q逆さまにして使うことはできますか？

上ステージとベースをスプリングで引っ張っているのでスプリングの張力があまり強くなく使用できません。
