ハイグレードZ昇降ステージ（手動ステージ）

Name: ハイグレードZ昇降ステージ（手動ステージ）
Brand: 中央精機
SKU: 221000831153
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 42,051円～77,495円

税込単価: 46,256円～85,245円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

Z軸スリムステージ昇降型（手動ステージ）

通常価格(税別)： 47,470円 (税込価格：52,217円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

ハイグレードZステージ（手動ステージ）

通常価格(税別)： 23,586円 (税込価格：25,945円)

通常出荷日：6 日目

HG-VCR方式とアルミ合金を組み合わせ剛性、軽量を両立した昇降型のZ軸ステー...

詳細情報を確認する

ステージ面
水平
移動ガイド
V溝とクロスローラ
耐荷重（範囲） (N)
5.1～30.0
テーブル材質
アルミ合金
耐荷重 (N)
29.3
平行度 (μm)
100
クランプ方式
板クランプ
テーブル表面処理
黒アルマイト梨地
移動方向
Z軸1方向

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ハイグレードZ昇降ステージの特長

レールガイドの比較（従来V-CR方式）

レールガイドの比較（本製品HG-VCR方式）

HG-VCR／V-CRの比較グラフ

ハイグレードZ昇降ステージの外観

LV-4042-1の外観

LV-4042-6の外観

LV-4042-8の外観

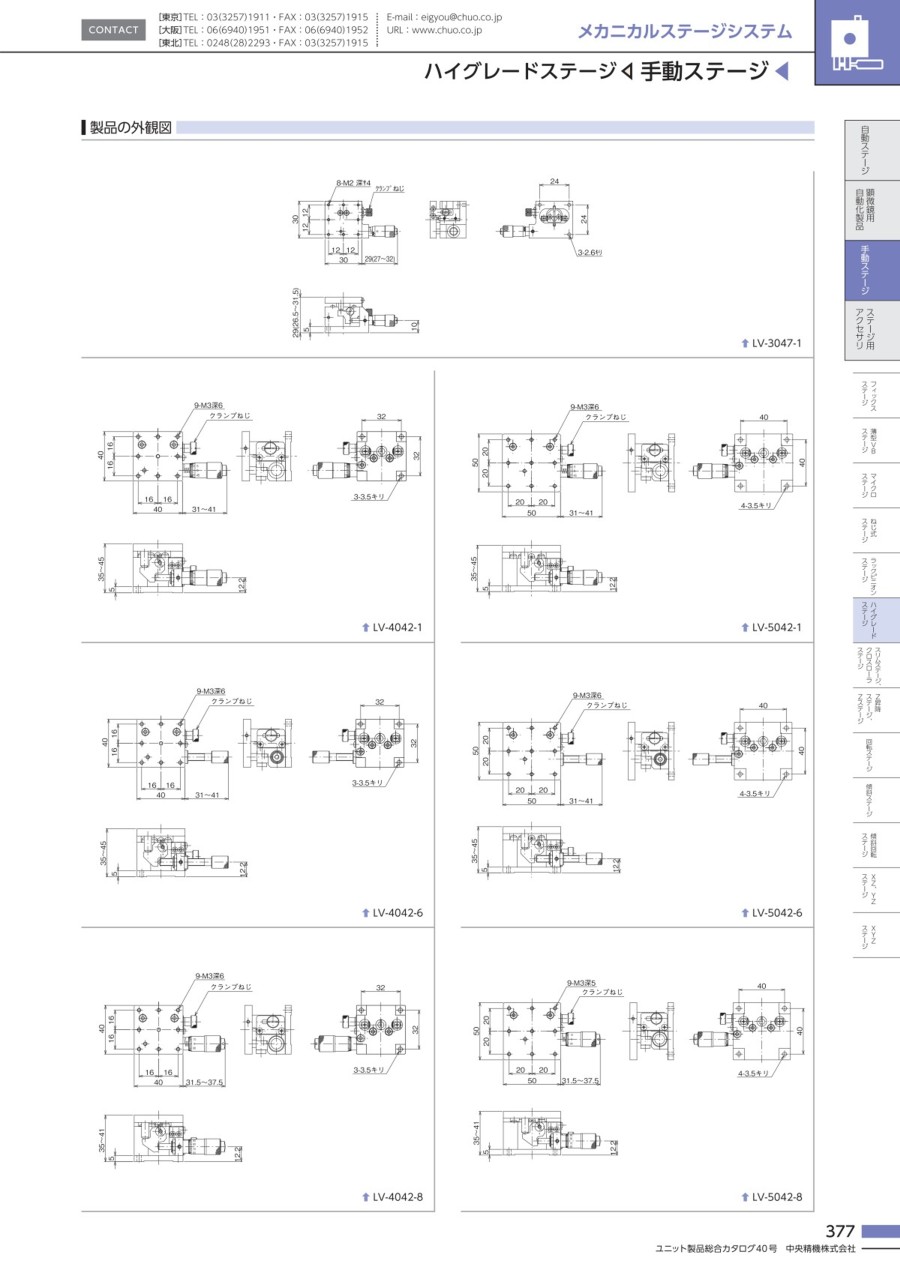

ハイグレードZ昇降ステージの寸法図

（単位：mm）

LV-4042-1の寸法図

LV-4042-6の寸法図

LV-4042-8の寸法図

製品仕様

製品番号	LV-4042-1	LV-4042-6	LV-4042-8	LV-5042-1	LV-5042-6	LV-5042-8
製品名	ハイグレードZ昇降ステージ 40×40			ハイグレードZ昇降ステージ 50×50
移動方向	Z軸1方向
ステージ面	40×40mm			50×50mm
クランプ方式	板クランプ
送り方式	CMH-13RM （標準マイクロメータ）	送りねじ P=0.5mm	MHS4-6.5FP （ファインピッチマイクロ）	CMH-13RM （標準マイクロメータ）	送りねじ P=0.5mm	MHS4-6.5FP （ファインピッチマイクロ）
移動量	0～10mm		0～6mm	0～10mm		0～6mm
移動量／ツマミ1回転	0.5mm		0.1mm	0.5mm		0.1mm
目量	マイクロメータ式 0.01mm	-	マイクロメータ式 0.002mm	マイクロメータ式 0.01mm	-	マイクロメータ式 0.002mm
感度	0.003mm	0.01mm	0.001mm	0.003mm	0.01mm	0.001mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.003mm
許容モーメント荷重	ヨー 150N・cm、ピッチ 100N・cm、ロール 160N・cm
モーメント剛性	ヨー剛性 1.5sec/N・cm、ピッチ剛性 3.0sec/N・cm、ロール剛性 0.7sec/N・cm			ヨー剛性 1.5sec/N・cm、ピッチ剛性 3.0sec/N・cm、ロール剛性 0.6sec/N・cm
平行度	0.1mm
運動の垂直度	0.01mm
耐荷重	29.3N（3kgf）
質量	0.2kg			0.25kg
主要材質／表面処理	ステンレス、アルミ合金（テーブル、ベース）／黒色酸化クロム、黒アルマイト梨地

製品番号	LV-6042-1	LV-6042-6	LV-6042-7	LV-6042-8
製品名	ハイグレードZ昇降ステージ 60×60
移動方向	Z軸1方向
ステージ面	60×60mm
クランプ方式	板クランプ
送り方式	CMH-13RM （標準マイクロメータ）	送りねじ P=0.5mm	MHN4-25MX （デジマチックマイクロメータ）	MHS4-6.5FP （ファインピッチマイクロ）
移動量	0～10mm			0～6mm
移動量／ツマミ1回転	0.5mm			0.1mm
目量	マイクロメータ式0.01mm	-	デジタル表示式0.001mm	マイクロメータ式0.002mm
感度	0.003mm	0.01mm	0.001mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.003mm
許容モーメント荷重	ヨー 150N・cm、ピッチ 100N・cm、ロール 160N・cm
モーメント剛性	ヨー剛性 1.0sec/N・cm、ピッチ剛性 2.5sec/N・cm、ロール剛性 0.4sec/N・cm
平行度	0.1mm
運動の垂直度	0.01mm
耐荷重	29.3N（3kgf）
質量	0.3kg		0.5kg	0.3kg
主要材質／表面処理	ステンレス、アルミ合金（テーブル、ベース）／黒色酸化クロム、黒アルマイト梨地

製品番号	LV-7042-1	LV-7042-6	LV-7042-7	LV-7042-8
製品名	ハイグレードZ昇降ステージ 70×70
移動方向	Z軸1方向
ステージ面	70×70mm
クランプ方式	板クランプ
送り方式	CMH-13RM （標準マイクロメータ）	送りねじ P=0.5mm	MHN4-25MX （デジマチックマイクロメータ）	MHS4-6.5FP （ファインピッチマイクロ）
移動量	0～10mm			0～6mm
移動量／ツマミ1回転	0.5mm			0.1mm
目量	マイクロメータ式0.01mm	-	デジタル表示式0.001mm	マイクロメータ式0.002mm
感度	0.003mm	0.01mm	0.001mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.005mm
許容モーメント荷重	ヨー 150N・cm、ピッチ 100N・cm、ロール 160N・cm
モーメント剛性	ヨー剛性 1.0sec/N・cm、ピッチ剛性 2.5sec/N・cm、ロール剛性 0.4sec/N・cm
平行度	0.1mm
運動の垂直度	0.01mm
耐荷重	29.3N（3kgf）
質量	0.4kg		0.6kg	0.4kg
主要材質／表面処理	ステンレス、アルミ合金（テーブル、ベース）／黒色酸化クロム、黒アルマイト梨地

※上記以外の情報につきましてはカタログをご覧ください。
