DT XY軸ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 25,459円～66,899円

税込単価: 28,005円～73,589円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

DT X軸ステージ2台交差して組み合わせたXY軸移動ユニット。【特長】・移動ガ...

送り方式
ラック&ピニオン
移動ガイド
アリ溝
ステージ面(長さ)（範囲選択） (mm)
26～40
テーブル材質
アルミ合金
テーブル表面処理
黒アルマイト梨地
移動方向
XY軸2方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

DT XY軸ステージの特長

粗動ハンドルと粗微動ハンドルの外観

クランプレバーの向きを変えられる1

クランプレバーの向きを変えられる2

DT XY軸ステージの外観

LD-912の外観

LD-912Wの外観

LD-912Sの外観

LD-912WSの外観

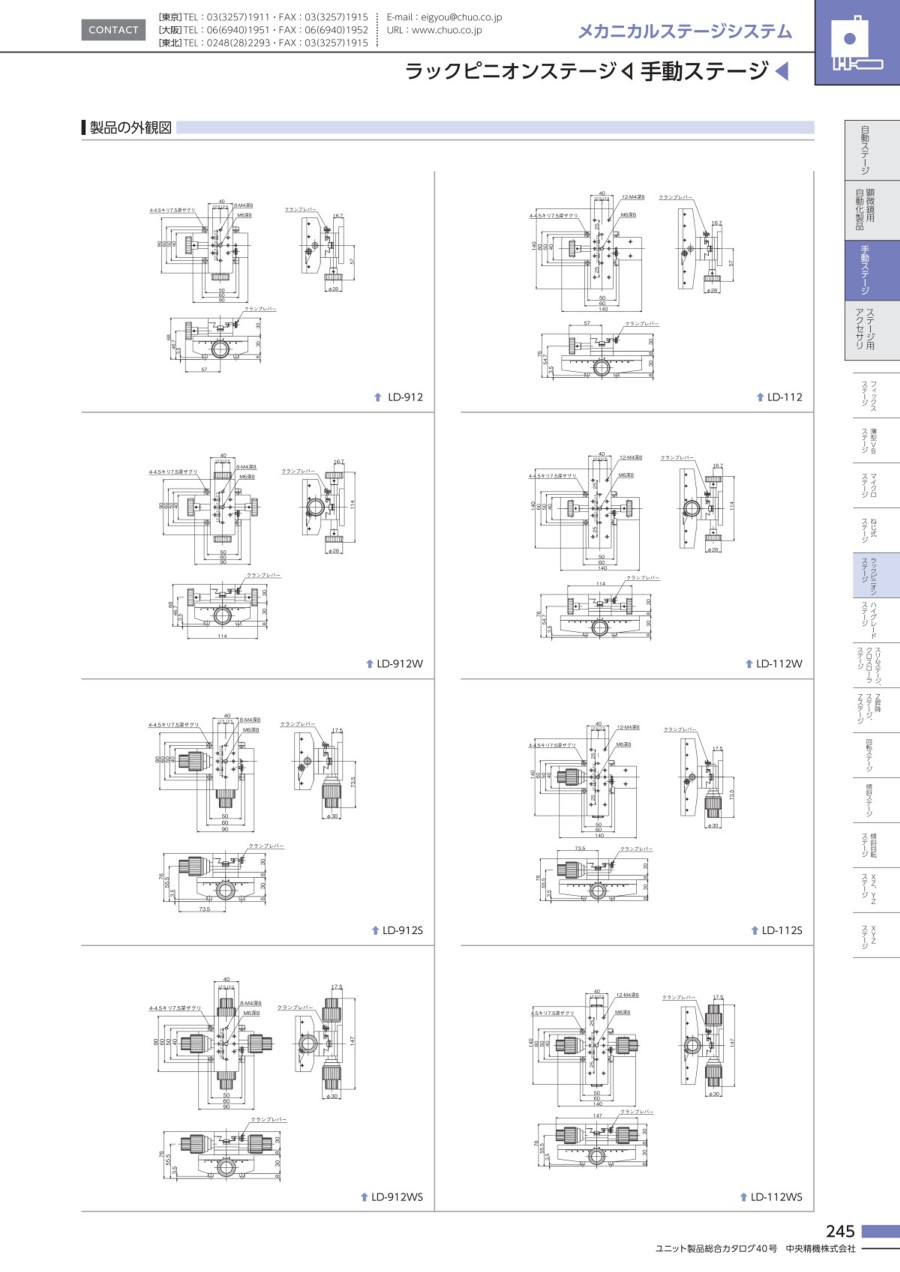

DT XY軸ステージの寸法図

（単位：mm）

LD-912の寸法図

LD-912Wの寸法図

LD-912Sの寸法図

DT XY軸ステージの仕様

製品番号	LD-912	LD-912W	LD-912S	LD-912WS	LD-112	LD-112W	LD-112S	LD-112WS
製品名	DT XY軸ステージ 40×90	DT XY軸ステージ 40×90 （両ハンドル）	DT XY軸ステージ 40×90 （粗微動ハンドル）	DT XY軸ステージ 40×90 （粗微動両ハンドル）	DT XY軸ステージ 40×140	DT XY軸ステージ 40×140 （両ハンドル）	DT XY軸ステージ 40×140 （粗微動ハンドル）	DT XY軸ステージ 40×140 （粗微動両ハンドル）
移動方向	XY軸2方向
ステージ面	40×90mm				40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±30mm				±50mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm		約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	39.2N（4kgf）
質量	0.72kg	0.77kg	0.9kg	1.01kg	1.07kg	1.12kg	1.19kg	1.3kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

製品番号	LD-412	LD-412W	LD-412S	LD-412WS	LD-612	LD-612W	LD-612S	LD-612WS
製品名	DT XY軸ステージ 40×40	DT XY軸ステージ 40×40 （両ハンドル）	DT XY軸ステージ 40×40 （粗微動ハンドル）	DT XY軸ステージ 40×40 （粗微動両ハンドル）	DT XY軸ステージ 40×60	DT XY軸ステージ 40×60 （両ハンドル）	DT XY軸ステージ 40×60 （粗微動ハンドル）	DT XY軸ステージ 40×60 （粗微動両ハンドル）
移動方向	XY軸2方向
ステージ面	40×40mm				40×60mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±10mm				±15mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm		約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	39.2N（4kgf）
質量	0.41kg	0.46kg	0.55kg	0.66kg	0.54kg	0.59kg	0.68kg	0.8kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

製品仕様

ステージ面	30×30mm
クランプ方式	ツマミねじ式
操作部取付位置	片ハンドル
移動機構／送り方式	ラックピニオン式
移動量	±8mm
移動量／ツマミ1回転	約18mm
目量	1mm
感度	0.5mm
移動ガイド	アリ
移動精度	真直度（水平･垂直）0.03mm
耐荷重	4.9N（0.5kgf）
質量	0.22kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

※上記以外の情報につきましてはカタログをご覧ください。
