VCR 超精密X･Y軸ステージ（手動ステージ）
- 通常単価(税別)
- 178,999円～548,151円
- 税込単価
- 196,899円～602,966円
移動ガイドにV溝とクロスローラ（V-CR）を使用、高い移動精度の手動ステージ。【特長】・主要材質に鋼材...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

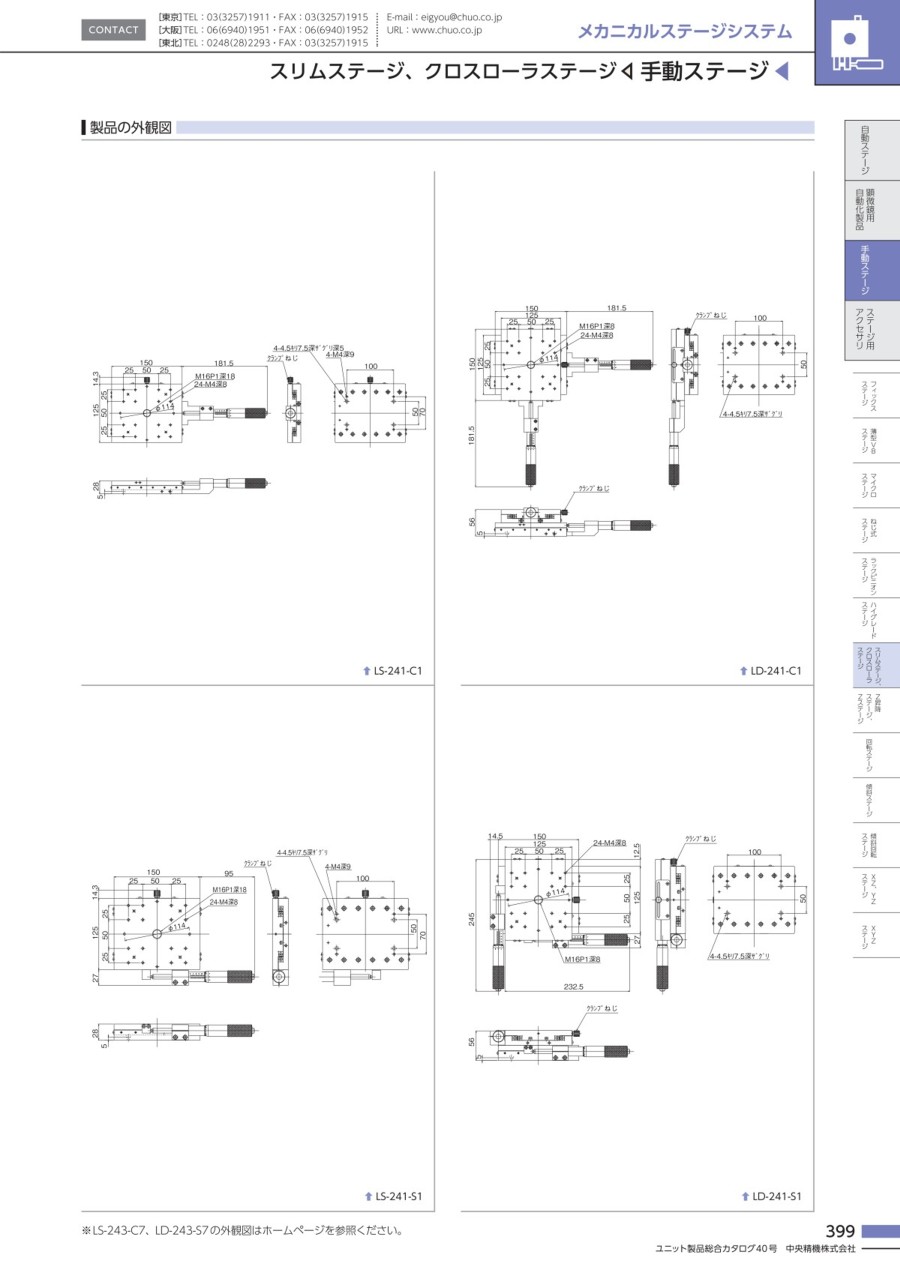

外形図
LD-241-C1
LD-241-S1
LD-242
LD-242-MSC
LD-243-C7
製品仕様
LD-241-S1
LD-242-MSC
LD-243-C7
仕様
| 型番 | LD-241-C1 | LD-241-S1 | LD-243-C7 |
|---|---|---|---|
| 移動方向 | XY軸2方向 | ||
| ステージ面 | 125×150mm | ||
| クランプ方式 | 板クランプ | ||
| 操作部取付位置 | センター | サイド | センター |
| 送り方式 | MHH1-50T（標準マイクロ） | MHD-50MB（デジタル表示式マイクロメータ） | |
| 移動量 | ±25mm | ||
| 移動量／ツマミ１回転 | 0.5mm | ||
| 目量 | マイクロメータ式0.01mm | デジタル表示式マイクロメータ0.001mm | |
| 感度 | 0.003mm | 0.001mm | |
| 移動ガイド | V溝とクロスローラ | ||
| 移動精度 | 真直度0.003mm ヨーイング・ピッチング15sec | ||
| モーメント剛性 | ヨー剛性 0.02sec/N・㎝、ピッチ剛性 0.02sec/N・㎝、ロール剛性 0.01sec/N・㎝ | ||
| 平行度 | 0.06mm | ||
| XY直交度 | 0.02mm | ||
| 耐荷重 | 245N（25kgf） | ||
| 質量 | 9.8㎏ | 10.6㎏ | |
| 主要材質／表面処理 | 鋼材／硬質黒色クロム | ||
| 型番 | LD-242 | LD-242-MSC |
|---|---|---|
| 移動方向 | XY軸2方向 | |
| ステージ面 | 130×200mm | |
| クランプ方式 | 割締め式 | |
| 送り方式 | 手動送りねじ式 | |
| 移動量 | ±50mm | |
| 移動量／ツマミ１回転 | 1mm | |
| 目量 | バーニヤ読み0.05mm | バーニヤ読み0.05mm／ スケール表示ユニット読み0.0005mm（0.5μm） |
| 移動ガイド | V溝とクロスローラ | |
| 移動精度 | 真直度0.003mm ヨーイング・ピッチング15sec | |
| モーメント剛性 | ヨー剛性 0.02sec/N・㎝、ピッチ剛性 0.02sec/N・㎝、ロール剛性 0.01sec/N・㎝ | |
| 平行度 | 0.06mm | |
| XY直交度 | 0.02mm | |
| 耐荷重 | 216N（22kgf） | |
| 質量 | 16㎏ | |
| 主要材質／表面処理 | 鋼材／カニゼンメッキ（テーブル）、塗装（ベース） | |
| リニアスケール | - | マグネスケールおよび表示ユニット付 |
開発秘話
VCR超精密X軸ステージは、正方形ではなく移動方向に長い矩形のステージ形状を採用し、真直度0.003mm、ヨーイング・ピッチング15secと高い移動精度を実現しています。
詳細情報
基本情報
移動ガイドにV溝とクロスローラ（V-CR）を使用、高い移動精度の手動ステージ。
【特長】
・主要材質に鋼材を使用。
・LD-241シリーズは、操作部（送り位置）によりセンター、サイド2種類から選択可能。
・LD-241シリーズの操作部の送りは、マイクロメータヘッド、デジタル表示式マクロ（LD-243-C7）が選択可能。
・LD-242シリーズの操作部の送りは、手動のハンドルによる送り。
・LD-242はバーニヤスケール付。LD-242-MSCはスケール（マグネスケール）とカウンタ付。
【用途】
・大型ワークの精密位置決め、試料台。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
