中央精機

X軸スリムステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 32,899円～67,899円

税込単価: 36,189円～74,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

移動ガイドにV溝とクロスローラ（V-CR）を使用した薄型の手動X軸スリムステー...

種類
本体
移動ガイド
クロスローラ
種類詳細
Xステージ
クランプ方式
板クランプ
移動量/ツマミ１回転
0.5mm
移動方向
X軸1方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

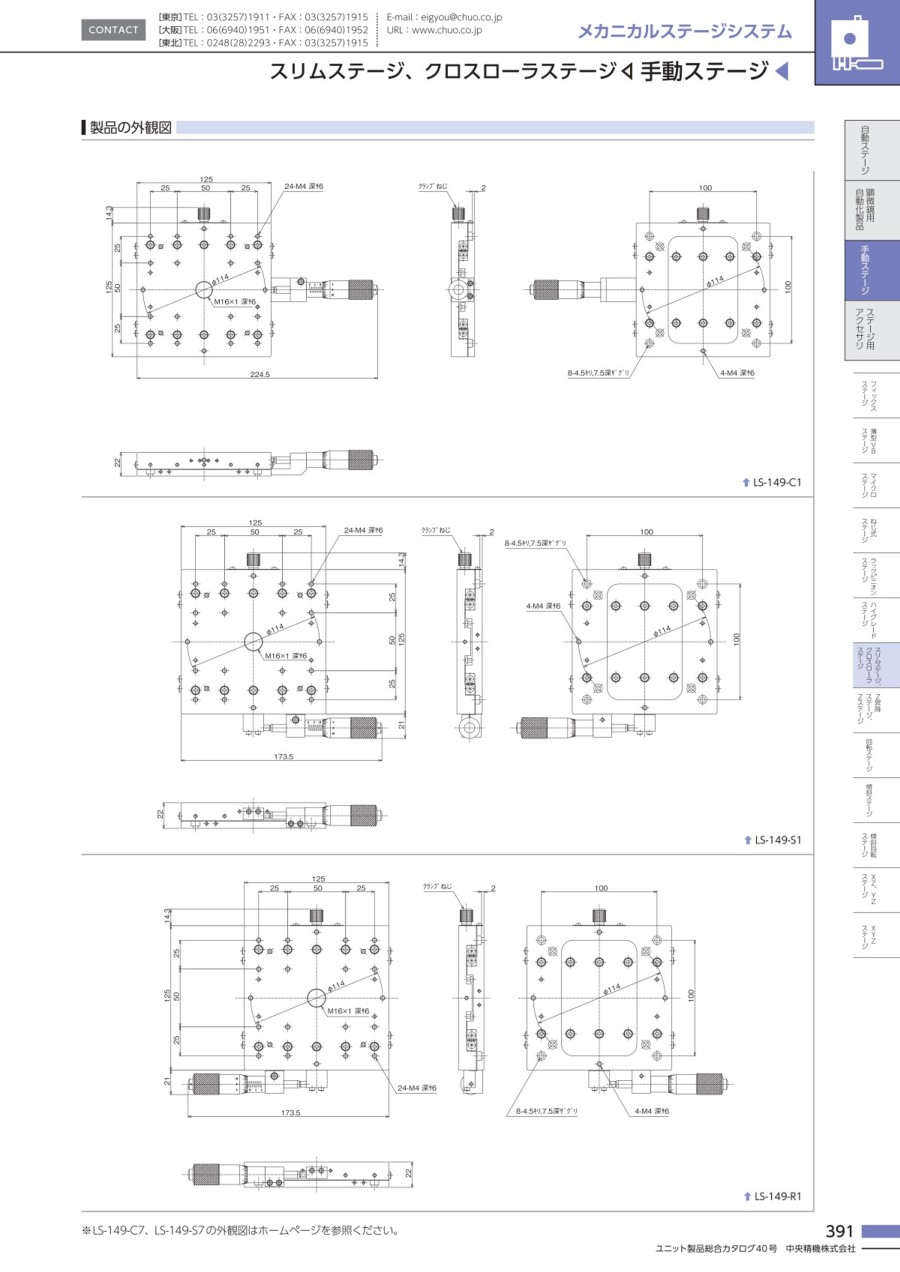

外形図

125×125

LS-149-C1

LS-149-S1

LS-149-R1

LS-149-C7

LS-149-S7

90×90

LS-947-C1

LS-947-S1

LS-947-R1

製品仕様

LS-149-S7

LS-947-S1

仕様

型番	LS-149-C1	LS-149-S1	LS-149-R1
移動方向	X軸1方向
ステージ面	125×125mm
クランプ方式	板クランプ
操作部取付位置	センター	サイド	逆サイド
送り方式	MHN1-25T（標準マイクロメータ）
移動量	±12.5mm
移動量／ツマミ1回転	0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度	真直度0.003mm ヨーイング・ピッチング15sec
モーメント剛性	ヨー剛性　0.05sec/N・㎝、ピッチ剛性　0.05sec/N・㎝、ロール剛性　0.03sec/N・㎝
平行度	0.03mm
耐荷重	245N（25kgf）
質量	2.5㎏
主要材質／表面処理	鋼材／硬質黒色クロム

型番	LS-149-C7	LS-149-S7
移動方向	X軸1方向
ステージ面	125×125mm
クランプ方式	板クランプ
操作部取付位置	センター	サイド
送り方式	MHN1-25MX（デジマチックマイクロメータ）
移動量	±12.5mm
移動量／ツマミ1回転	0.5mm
目量	デジタル表示式マイクロメータ0.001mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度	真直度0.003mm ヨーイング・ピッチング15sec
モーメント剛性	ヨー剛性　0.05sec/N・㎝、ピッチ剛性　0.05sec/N・㎝、ロール剛性　0.03sec/N・㎝
平行度	0.03mm
耐荷重	245N（25kgf）
質量	2.6㎏
主要材質／表面処理	鋼材／硬質黒色クロム

型番	LS-947-C1	LS-947-S1	LS-947-R1
移動方向	X軸1方向
ステージ面	90×90mm
クランプ方式	板クランプ
操作部取付位置	センター	サイド	逆サイド
送り方式	MHM1-15（標準マイクロメータ）
移動量	±7.5mm
移動量／ツマミ1回転	0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度	真直度0.003mm
耐荷重	78.4N（8kgf）
質量	0.45㎏
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番リスト

表示件数

型番

送り方式

移動量（範囲選択）

(mm)

耐荷重（範囲）

(N)

ステージ面(長さ)（範囲選択）

(mm)

ステージ面(幅)（範囲選択）

(mm)

高さ（範囲）

(mm)

テーブル材質

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

テーブルサイズ(厚み) H

(mm)

平行度

(μm)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

テーブル表面処理

操作部取付位置

RoHS?

最小発注数量

[マイクロメータヘッド] 標準マイクロメータ	±10.1～30.0	100.1～	121～	121～	20.1～25.0	[スチール] 鋼材	125	125	245	22	30	0.05	0.05	0.03	硬質黒色クロム	センター	10	1個
[マイクロメータヘッド] デジマチックマイクロメータ	±10.1～30.0	100.1～	121～	121～	20.1～25.0	[スチール] 鋼材	125	125	245	22	30	0.05	0.05	0.03	硬質黒色クロム	センター	-	1個
[マイクロメータヘッド] 標準マイクロメータ	±10.1～30.0	100.1～	121～	121～	20.1～25.0	[スチール] 鋼材	125	125	245	22	30	0.05	0.05	0.03	硬質黒色クロム	逆サイド	10	1個
[マイクロメータヘッド] 標準マイクロメータ	±10.1～30.0	100.1～	121～	121～	20.1～25.0	[スチール] 鋼材	125	125	245	22	30	0.05	0.05	0.03	硬質黒色クロム	サイド	10	1個
[マイクロメータヘッド] デジマチックマイクロメータ	±10.1～30.0	100.1～	121～	121～	20.1～25.0	[スチール] 鋼材	125	125	245	22	30	0.05	0.05	0.03	硬質黒色クロム	サイド	-	1個
[マイクロメータヘッド] 標準マイクロメータ	～±10.0	50.1～100.0	61～90	61～90	15.1～20.0	[アルミニウム] アルミ合金	90	90	78.4	18	-	-	-	-	黒アルマイト梨地	センター	10	1個
[マイクロメータヘッド] 標準マイクロメータ	～±10.0	50.1～100.0	61～90	61～90	15.1～20.0	[アルミニウム] アルミ合金	90	90	78.4	18	-	-	-	-	黒アルマイト梨地	逆サイド	10	1個
[マイクロメータヘッド] 標準マイクロメータ	～±10.0	50.1～100.0	61～90	61～90	15.1～20.0	[アルミニウム] アルミ合金	90	90	78.4	18	-	-	-	-	黒アルマイト梨地	サイド	10	1個

通常単価(税別) (税込単価)	通常出荷日

45,899円 ( 50,489円 )	6日目
67,899円 ( 74,689円 )	6日目
45,899円 ( 50,489円 )	6日目
45,899円 ( 50,489円 )	6日目
67,899円 ( 74,689円 )	6日目
32,899円 ( 36,189円 )	4日目
32,899円 ( 36,189円 )	4日目
32,899円 ( 36,189円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

移動ガイドにV溝とクロスローラ（V-CR）を使用した薄型の手動X軸スリムステージ。
【特長】
・主要材質にアルミ合金、鋼材を使用。
・移動ガイドにV溝とクロスローラ（V-CR方式）を採用。
・LS-149-C7とLS-149-S7は、デジタル表示式マイクロ付。
・LS-947シリーズは、ステージ面90mm×90mmで18mmの薄さ
・LS-149シリーズは、ステージ面125mm×125mmで22mmの薄さ。
・操作部（送り位置）によりセンター、サイド、逆サイドの3種類から選択可能。
【用途】
・面積の必要な大型ワークの精密位置決め、測定機の試料台など。
・Zステージ、回転ステージ、傾斜ステージなどを組み合わせた調芯（位置合わせ、光軸出し）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
X・Y軸スリムステージ（手動ステージ）
XY軸スリムステージは、移動ガイドにV溝とクロスローラ（V-CR）を使用したXYステージです。X軸スリムステージを重ね合わせるより、ステージ厚さは薄くなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

X軸スリムステージ（手動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用のビスは付属していますか。

固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
