中央精機

ハイグレードXステージ（手動ステージ）

ハイグレードXステージ（手動ステージ）
この商品のFAQをみる（1件）
通常単価(税別)
16,969円～51,912円
税込単価
18,666円～57,103円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DT X軸ステージ（手動ステージ）

中央精機

DT X軸ステージ（手動ステージ）
5
通常価格(税別)： 11,899円 (税込価格：13,089円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハイグレードアルミXステージ（手動ステージ）

中央精機

ハイグレードアルミXステージ（手動ステージ）
5
通常価格(税別)： 18,036円 (税込価格：19,840円)

通常出荷日：在庫品1日目

【特長】・主要材質にステンレスを使用します。・HG-VCR方式を採用した高精度...

詳細情報を確認する
  • 種類
    本体
  • 移動ガイド
    クロスローラ
  • 移動量（範囲選択） (mm)
    ～±10.0
  • 高さ（範囲） (mm)
    15.1～20.0
  • テーブル材質
    ステンレス
  • 種類詳細
    Xステージ
  • 平行度 (μm)
    15
  • モーメント剛性 ピッチ剛性 ("/N・cm)
    0.04
  • モーメント剛性 ヨー剛性 ("/N・cm)
    0.04
  • モーメント剛性 ロール剛性 ("/N・cm)
    0.02
  • テーブル表面処理
    黒色酸化クロム
  • 移動方向
    X軸1方向

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が77型番あります。
数量：

商品情報

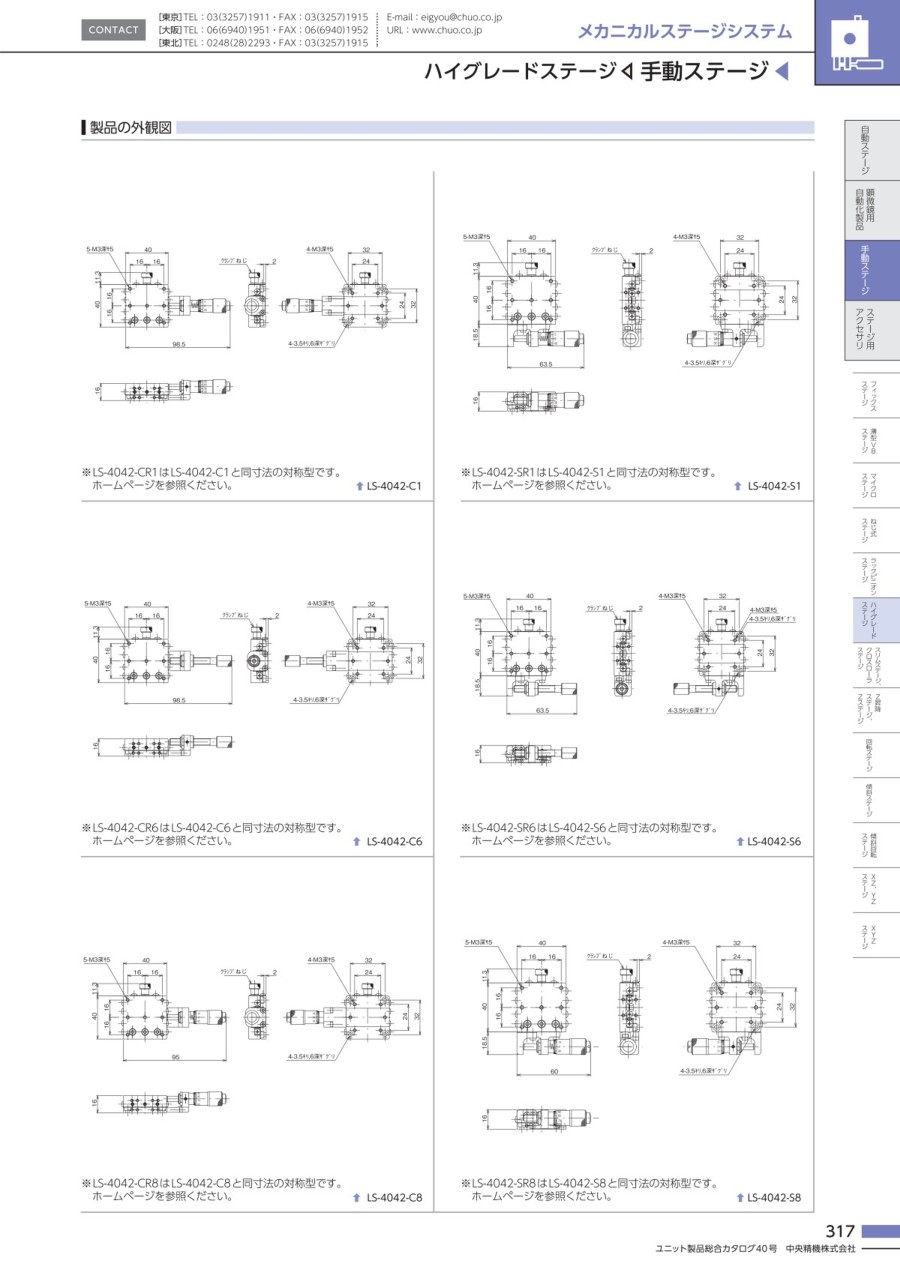

外形図

40×40

ハイグレードXステージ（手動ステージ） 外形図01

LS-4042-C1

ハイグレードXステージ（手動ステージ） 外形図02

LS-4042-C6

ハイグレードXステージ（手動ステージ） 外形図03

LS-4042-C8

ハイグレードXステージ（手動ステージ） 外形図04

LS-4042-CR1

ハイグレードXステージ（手動ステージ） 外形図05

LS-4042-CR6

ハイグレードXステージ（手動ステージ） 外形図06

LS-4042-CR8

ハイグレードXステージ（手動ステージ） 外形図08

LS-4042-S1

ハイグレードXステージ（手動ステージ） 外形図07

LS-4042-S1-2

ハイグレードXステージ（手動ステージ） 外形図10

LS-4042-S6

ハイグレードXステージ（手動ステージ） 外形図09

LS-4042-S6-2

ハイグレードXステージ（手動ステージ） 外形図12

LS-4042-S8

ハイグレードXステージ（手動ステージ） 外形図11

LS-4042-S8-2

ハイグレードXステージ（手動ステージ） 外形図14

LS-4042-SR1

ハイグレードXステージ（手動ステージ） 外形図13

LS-4042-SR1-2

ハイグレードXステージ（手動ステージ） 外形図16

LS-4042-SR6

ハイグレードXステージ（手動ステージ） 外形図15

LS-4042-SR6-2

ハイグレードXステージ（手動ステージ） 外形図18

LS-4042-SR8

ハイグレードXステージ（手動ステージ） 外形図17

LS-4042-SR8-2

50×50

ハイグレードXステージ（手動ステージ） 外形図19

LS-5042-C1

ハイグレードXステージ（手動ステージ） 外形図20

LS-5042-C6

ハイグレードXステージ（手動ステージ） 外形図21

LS-5042-C8

ハイグレードXステージ（手動ステージ） 外形図22

LS-5042-CR1

ハイグレードXステージ（手動ステージ） 外形図23

LS-5042-CR6

ハイグレードXステージ（手動ステージ） 外形図24

LS-5042-CR8

ハイグレードXステージ（手動ステージ） 外形図26

LS-5042-S1

ハイグレードXステージ（手動ステージ） 外形図25

LS-5042-S1-2

ハイグレードXステージ（手動ステージ） 外形図28

LS-5042-S6

ハイグレードXステージ（手動ステージ） 外形図27

LS-5042-S6-2

ハイグレードXステージ（手動ステージ） 外形図30

LS-5042-S8

ハイグレードXステージ（手動ステージ） 外形図29

LS-5042-S8-2

ハイグレードXステージ（手動ステージ） 外形図32

LS-5042-SR1

ハイグレードXステージ（手動ステージ） 外形図31

LS-5042-SR1-2

ハイグレードXステージ（手動ステージ） 外形図34

LS-5042-SR6

ハイグレードXステージ（手動ステージ） 外形図33

LS-5042-SR6-2

ハイグレードXステージ（手動ステージ） 外形図36

LS-5042-SR8

ハイグレードXステージ（手動ステージ） 外形図35

LS-5042-SR8-2

60×60

ハイグレードXステージ（手動ステージ） 外形図37

LS-6042-C1

ハイグレードXステージ（手動ステージ） 外形図38

LS-6042-C6

ハイグレードXステージ（手動ステージ） 外形図39

LS-6042-C7 （デジマチックマイクロ付）

ハイグレードXステージ（手動ステージ） 外形図40

LS-6042-C8

ハイグレードXステージ（手動ステージ） 外形図41

LS-6042-CR1

ハイグレードXステージ（手動ステージ） 外形図42

LS-6042-CR6

ハイグレードXステージ（手動ステージ） 外形図43

LS-6042-CR7 （デジマチックマイクロ付）

ハイグレードXステージ（手動ステージ） 外形図44

LS-6042-CR8

ハイグレードXステージ（手動ステージ） 外形図46

LS-6042-S1

ハイグレードXステージ（手動ステージ） 外形図45

LS-6042-S1-2

ハイグレードXステージ（手動ステージ） 外形図48

LS-6042-S6

ハイグレードXステージ（手動ステージ） 外形図47

LS-6042-S6-2

ハイグレードXステージ（手動ステージ） 外形図50

LS-6042-S7 （デジマチックマイクロ付）

ハイグレードXステージ（手動ステージ） 外形図49

LS-6042-S7-2 （デジマチックマイクロ付、操作側板クランプ付）

ハイグレードXステージ（手動ステージ） 外形図52

LS-6042-S8

ハイグレードXステージ（手動ステージ） 外形図51

LS-6042-S8-2

ハイグレードXステージ（手動ステージ） 外形図54

LS-6042-SR1

ハイグレードXステージ（手動ステージ） 外形図53

LS-6042-SR1-2

ハイグレードXステージ（手動ステージ） 外形図56

LS-6042-SR6

ハイグレードXステージ（手動ステージ） 外形図55

LS-6042-SR6-2

ハイグレードXステージ（手動ステージ） 外形図58

LS-6042-SR8

ハイグレードXステージ（手動ステージ） 外形図57

LS-6042-SR8-2

70×70

ハイグレードXステージ（手動ステージ） 外形図59

LS-7042-C1

ハイグレードXステージ（手動ステージ） 外形図60

LS-7042-C6

ハイグレードXステージ（手動ステージ） 外形図61

LS-7042-C7 （デジマチックマイクロ付）

ハイグレードXステージ（手動ステージ） 外形図62

LS-7042-C8

ハイグレードXステージ（手動ステージ） 外形図63

LS-7042-CR1

ハイグレードXステージ（手動ステージ） 外形図64

LS-7042-CR6

ハイグレードXステージ（手動ステージ） 外形図65

LS-7042-CR7 （デジマチックマイクロ付）

ハイグレードXステージ（手動ステージ） 外形図66

LS-7042-CR8

ハイグレードXステージ（手動ステージ） 外形図68

LS-7042-S1

ハイグレードXステージ（手動ステージ） 外形図67

LS-7042-S1-2

ハイグレードXステージ（手動ステージ） 外形図70

LS-7042-S6

ハイグレードXステージ（手動ステージ） 外形図69

LS-7042-S6-2

ハイグレードXステージ（手動ステージ） 外形図72

LS-7042-S7

ハイグレードXステージ（手動ステージ） 外形図71

LS-7042-S7-2 （デジマチックマイクロ付、操作側板クランプ付）

ハイグレードXステージ（手動ステージ） 外形図74

LS-7042-S8

ハイグレードXステージ（手動ステージ） 外形図73

LS-7042-S8-2

ハイグレードXステージ（手動ステージ） 外形図76

LS-7042-SR1

ハイグレードXステージ（手動ステージ） 外形図75

LS-7042-SR1-2

ハイグレードXステージ（手動ステージ） 外形図78

LS-7042-SR6

ハイグレードXステージ（手動ステージ） 外形図77

LS-7042-SR6-2

ハイグレードXステージ（手動ステージ） 外形図80

LS-7042-SR8

ハイグレードXステージ（手動ステージ） 外形図79

LS-7042-SR8-2

製品仕様

ハイグレードXステージ（手動ステージ）:関連画像

LS-4042-C8

ハイグレードXステージ（手動ステージ）:関連画像

LS-5042-CR8

ハイグレードXステージ（手動ステージ）:関連画像

LS-6042-S7-2

ハイグレードXステージ（手動ステージ）:関連画像

LS-7042-SR1

開発秘話



移動ガイドに使用するHG-VCR方式は、より高い精度と剛性を求めて中央精機が独自開発したVCR方式（V溝とクロスローラ、クロスローラガイド）を発展させた移動ガイドです。レールの高さ寸法の限界までローラ径を大きくし、ローラ同士の配列の間隔も極限まで狭くして配列数を増やして、リテーナで保持しています。高い与圧がかけられ、コンパクトで超高剛性です。

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    LS-4042-C1
    LS-4042-C6
    LS-4042-CR1
    LS-4042-CR6
    LS-4042-S1
    LS-4042-S1-2
    LS-4042-S6
    LS-4042-S6-2
    LS-4042-S8
    LS-4042-S8-2
    LS-4042-SR1
    LS-4042-SR1-2
    LS-4042-SR6
    LS-4042-SR6-2
    LS-4042-SR8
    LS-4042-SR8-2
    LS-5042-C1
    LS-5042-C6
    LS-5042-C8
    LS-5042-CR1
    LS-5042-CR6
    LS-5042-CR8
    LS-5042-S1
    LS-5042-S1-2
    LS-5042-S6
    LS-5042-S6-2
    LS-5042-S8
    LS-5042-S8-2
    LS-5042-SR1
    LS-5042-SR1-2
    LS-5042-SR6
    LS-5042-SR6-2
    LS-5042-SR8
    LS-5042-SR8-2
    LS-6042-C1
    LS-6042-C6
    LS-6042-C7
    LS-6042-C8
    LS-6042-CR1
    LS-6042-CR6
    LS-6042-CR7
    LS-6042-CR8
    LS-6042-S1
    LS-6042-S1-2
    LS-6042-S6
    LS-6042-S6-2
    LS-6042-S7
    LS-6042-S7-2
    LS-6042-S8
    LS-6042-S8-2
    LS-6042-SR1-2
    LS-6042-SR6
    LS-6042-SR6-2
    LS-6042-SR8
    LS-6042-SR8-2
    LS-7042-C1
    LS-7042-C6
    LS-7042-C7
    LS-7042-C8
    LS-7042-CR1

    送り方式

    耐荷重（範囲）

    (N)

    ステージ面(長さ)（範囲選択）

    (mm)

    ステージ面(幅)（範囲選択）

    (mm)

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    耐荷重

    (N)

    テーブルサイズ(厚み) H

    (mm)

    クランプ方式

    型

    移動量/ツマミ１回転

    操作部取付位置

    		RoHS?最小発注数量
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    16
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    50.1～100.0
    26～40
    26～40
    40
    40
    98
    -
    [ディスク] 操作側板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    16
    [ディスク] 板クランプ
    標準型
    0.1mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.1mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    50
    50
    147
    -
    [ディスク] 操作側板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] デジマチックマイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    -
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    標準型
    0.1mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] デジマチックマイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    -
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    対称型
    0.1mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] デジマチックマイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    標準型
    0.5mm
    サイド
    -
    1個
    [マイクロメータヘッド] デジマチックマイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    標準型
    0.5mm
    サイド
    -
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    標準型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    対称型
    0.5mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    16
    [ディスク] 板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    41～60
    41～60
    60
    60
    196
    -
    [ディスク] 操作側板クランプ
    対称型
    0.1mm
    サイド
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    61～90
    61～90
    70
    70
    245
    18
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [送りねじ] 送りねじ
    100.1～
    61～90
    61～90
    70
    70
    245
    18
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    10
    1個
    [マイクロメータヘッド] デジマチックマイクロメータ
    100.1～
    61～90
    61～90
    70
    70
    245
    18
    [ディスク] 板クランプ
    標準型
    0.5mm
    センター
    -
    1個
    [マイクロメータヘッド] ファインピッチマイクロ
    100.1～
    61～90
    61～90
    70
    70
    245
    18
    [ディスク] 板クランプ
    標準型
    0.1mm
    センター
    10
    1個
    [マイクロメータヘッド] 標準マイクロメータ
    100.1～
    61～90
    61～90
    70
    70
    245
    18
    [ディスク] 板クランプ
    対称型
    0.5mm
    センター
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,549円
    ( 23,704円 )
    在庫品1日目当日出荷可能
    16,969円
    ( 18,666円 )
    6日目
    19,461円
    ( 21,407円 )
    4日目
    16,993円
    ( 18,692円 )
    6日目
    19,899円
    ( 21,889円 )
    4日目
    21,594円
    ( 23,753円 )
    6日目
    17,816円
    ( 19,598円 )
    6日目
    19,468円
    ( 21,415円 )
    6日目
    25,056円
    ( 27,562円 )
    6日目
    26,700円
    ( 29,370円 )
    6日目
    19,402円
    ( 21,342円 )
    4日目
    24,112円
    ( 26,523円 )
    6日目
    17,698円
    ( 19,468円 )
    6日目
    20,953円
    ( 23,048円 )
    6日目
    23,899円
    ( 26,289円 )
    6日目
    27,163円
    ( 29,879円 )
    6日目
    23,059円
    ( 25,365円 )
    4日目
    19,899円
    ( 21,889円 )
    6日目
    19,719円
    ( 21,691円 )
    在庫品1日目当日出荷可能
    21,204円
    ( 23,324円 )
    4日目
    18,882円
    ( 20,770円 )
    6日目
    26,009円
    ( 28,610円 )
    6日目
    21,204円
    ( 23,324円 )
    4日目
    22,069円
    ( 24,276円 )
    6日目
    18,888円
    ( 20,777円 )
    6日目
    19,398円
    ( 21,338円 )
    6日目
    24,806円
    ( 27,287円 )
    6日目
    27,619円
    ( 30,381円 )
    6日目
    21,204円
    ( 23,324円 )
    4日目
    22,069円
    ( 24,276円 )
    6日目
    18,845円
    ( 20,730円 )
    6日目
    19,398円
    ( 21,338円 )
    6日目
    26,009円
    ( 28,610円 )
    6日目
    26,361円
    ( 28,997円 )
    6日目
    20,715円
    ( 22,787円 )
    4日目
    18,888円
    ( 20,777円 )
    6日目
    46,065円
    ( 50,672円 )
    6日目
    24,809円
    ( 27,290円 )
    6日目
    20,355円
    ( 22,391円 )
    4日目
    18,860円
    ( 20,746円 )
    6日目
    43,899円
    ( 48,289円 )
    6日目
    24,827円
    ( 27,310円 )
    6日目
    19,899円
    ( 21,889円 )
    4日目
    25,166円
    ( 27,683円 )
    6日目
    19,047円
    ( 20,952円 )
    6日目
    19,537円
    ( 21,491円 )
    6日目
    44,231円
    ( 48,654円 )
    6日目
    45,199円
    ( 49,719円 )
    6日目
    24,827円
    ( 27,310円 )
    6日目
    27,619円
    ( 30,381円 )
    6日目
    23,226円
    ( 25,549円 )
    6日目
    18,888円
    ( 20,777円 )
    6日目
    20,198円
    ( 22,218円 )
    6日目
    24,809円
    ( 27,290円 )
    6日目
    27,585円
    ( 30,344円 )
    6日目
    26,530円
    ( 29,183円 )
    6日目
    24,309円
    ( 26,740円 )
    6日目
    46,910円
    ( 51,601円 )
    6日目
    31,320円
    ( 34,452円 )
    6日目
    26,630円
    ( 29,293円 )
    6日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・主要材質にステンレスを使用します。
    ・HG-VCR方式を採用した高精度、高剛性ステージです。
    ・標準型、対称型があり左右対称が構成できます。
    ・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。
    ・クランプ方式は板クランプです。
    ・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
    【用途】
    ・Zステージ、回転ステージ、傾斜ステージなどと組み合わせて使用できます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • ハイグレードXYステージ（手動ステージ） 画像

      中央精機

      ハイグレードXYステージ（手動ステージ）

      ハイグレードXYステージは、ハイグレードXステージを重ね合わせ、XYステージとした製品です。移動精度などの基本仕様はハイグレードXステージに準じています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ハイグレードXステージ（手動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q固定用のビスは付属していますか。
    A
    固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ハイグレードXステージ（手動ステージ）
    X軸ねじ式ステージ（手動ステージ）
    X軸フィックスステージ（手動ステージ）
    ハイグレードアルミXステージ（手動ステージ）
    DT X軸ステージ（手動ステージ）
    薄型X軸フィックスステージ（手動ステージ）
    メーカー中央精機中央精機中央精機中央精機中央精機中央精機
    通常価格16,969円-11,344円 -11,899円 -18,036円 -11,899円 -23,899円 -
    通常出荷日在庫品1日目〜在庫品1日目在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜
    種類本体本体本体本体本体本体
    移動ガイドクロスローラアリ溝すり合わせクロスローラアリ溝すり合わせ
    移動量（範囲選択）(mm)～±10.0～±10.0～±10.0～±10.0--
    高さ（範囲）(mm)15.1～20.0-----
    テーブル材質ステンレス真鍮アルミ合金アルミ合金アルミ合金アルミ合金
    よく一緒に購入される商品

    手動X軸カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
