長作動ステージ用ブロック（手動ステージ）
- 通常単価(税別)
- 12,899円～23,225円
- 税込単価
- 14,189円～25,548円
長作動ステージ（LS-414シリーズ）の追加用ブロック。【特長】・レールに追加...
詳細情報を確認する商品情報

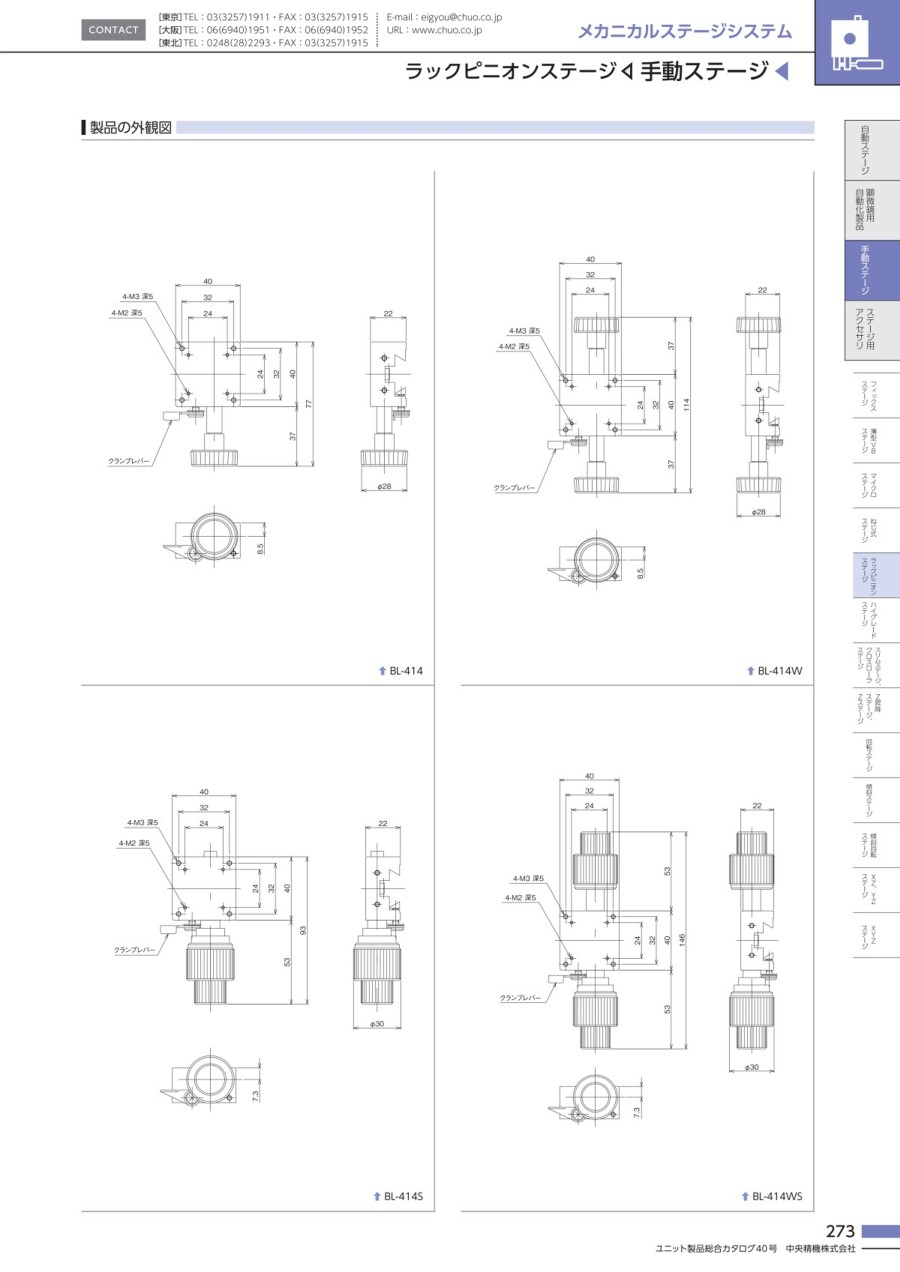

外形図
BL-414
BL-414S
BL-414W
BL-414WS
製品仕様
BL-414
BL-414W
BL-414S
BL-414WS
製品仕様
| 型番 | BL-414 | BL-414W | BL-414S | BL-414WS |
|---|---|---|---|---|
| ステージ面 | 40×40mm | |||
| クランプ方式 | レバー式 | |||
| 操作部取付位置 | 片ハンドル | 両ハンドル | 粗微動片ハンドル | 粗微動両ハンドル |
| 移動量／ツマミ1回転 | 長作動ステージに追加時 約18mm | 長作動ステージに追加時 粗動約25.5mm、微動約3.3mm | ||
| 質量 | 0.1㎏ | 0.19㎏ | 0.13㎏ | 0.25㎏ |
| 主要材質／表面処理 | アルミ合金／黒アルマイト梨地 | |||
詳細情報
基本情報
長作動ステージ（LS-414シリーズ）の追加用ブロック。
【特長】
・レールに追加することが可能。
・ブロックはハンドル別に4種類（片ハンドル、両ハンドル、粗微動片ハンドル、粗微動両ハンドル）を用意。
・指標シールが付属。
・任意の位置への貼り付けが可能。
・追加するブロックはハンドルのタイプを4種類から自由に組み合わせ可能。
【用途】
・長作動ステージ（LS-414シリーズ）のレール部分に追加。
