長作動ステージ（手動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 20,373円～39,855円

税込単価: 22,410円～43,841円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ラックピニオン送りのステージ部と長さの違うレールを組み合わせた移動ユニット。【...

種類
本体
送り方式
ラック&ピニオン
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
ステージ面(長さ)（範囲選択） (mm)
26～40
ステージ面(幅)（範囲選択） (mm)
26～40
高さ（範囲） (mm)
25.1～30.0
テーブル材質
アルミ合金
ステージ面(長さ) (mm)
40
ステージ面(幅) (mm)
40
耐荷重 (N)
29.4
種類詳細
Xステージ
クランプ方式
レバー式
テーブル表面処理
黒アルマイト梨地
移動方向
X軸1方向

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

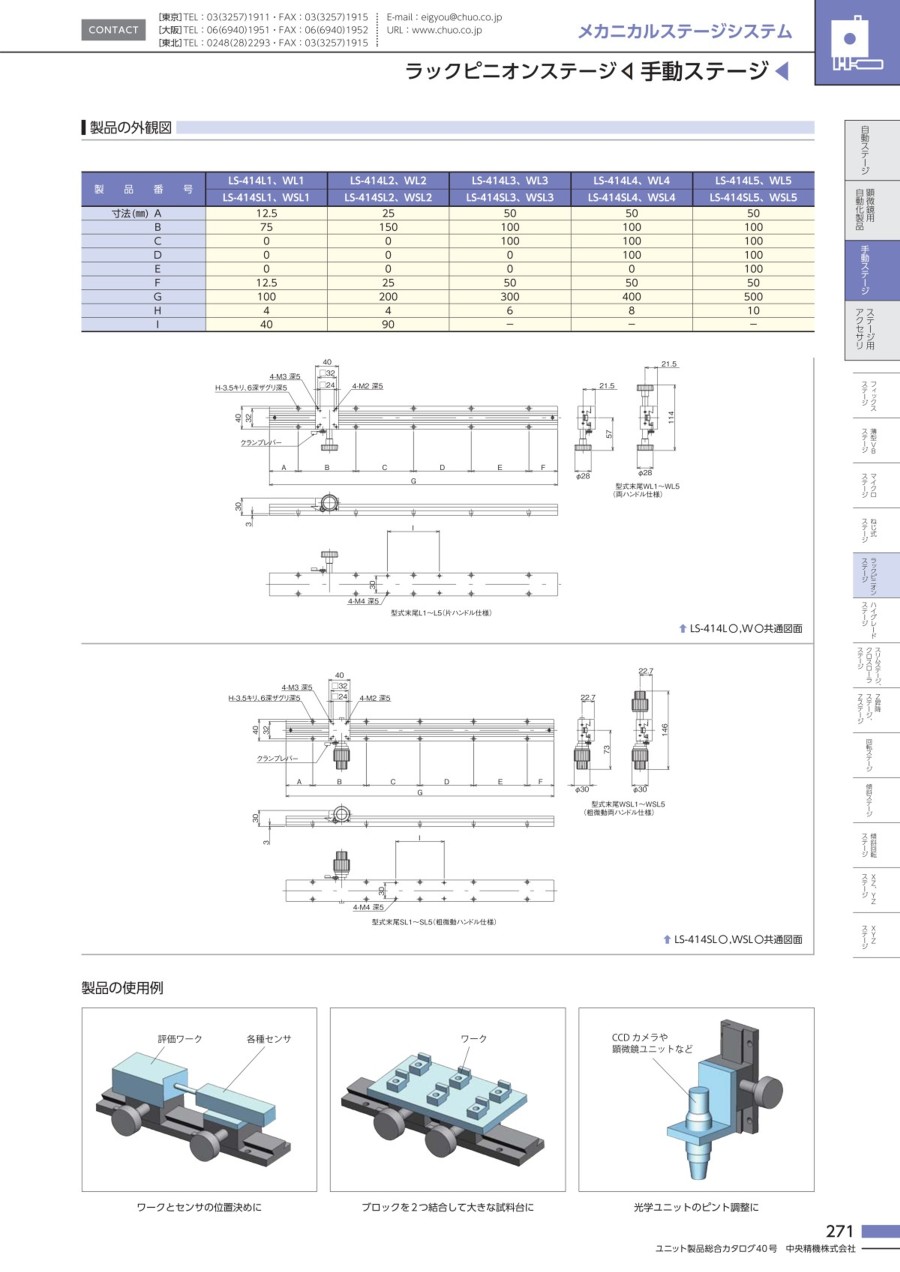

外形図

LS-414L○、W○共通

LS-414SL○、WSL○共通

LS-414L1

製品仕様

LS-414WL1

LS-414WL2

LS-414WL3

LS-414WSL4

LS-414WSL5

ブロック追加のイメージ

仕様表

型番	LS-414L1	LS-414L2	LS-414L3	LS-414L4	LS-414L5	LS-414WL1	LS-414WL2	LS-414WL3	LS-414WL4	LS-414WL5
製品名	長作動ステージレール長100mm	長作動ステージレール長200mm	長作動ステージレール長300mm	長作動ステージレール長400mm	長作動ステージレール長500mm	長作動ステージレール長100mm （両ハンドル）	長作動ステージレール長200mm （両ハンドル）	長作動ステージレール長300mm （両ハンドル）	長作動ステージレール長400mm （両ハンドル）	長作動ステージレール長500mm （両ハンドル）
移動方向	X軸1方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取り付け位置	片ハンドル					両ハンドル
送り方式	ラックピニオン式
移動量	60mm	160mm	260mm	360mm	460mm	60mm	160mm	260mm	360mm	460mm
移動量／ツマミ1回転	約18mm
目量	1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.05mm	真直度0.1mm	真直度0.15mm	真直度0.2mm	真直度0.25mm	真直度0.05mm	真直度0.1mm	真直度0.15mm	真直度0.2mm	真直度0.25mm
耐荷重	29.4N（3kgf）
質量	0.26kg	0.42kg	0.57kg	0.71kg	0.86kg	0.28kg	0.44kg	0.59kg	0.73kg	0.88kg
主要素材／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-414SL1	LS-414SL2	LS-414SL3	LS-414SL4	LS-414SL5	LS-414WSL1	LS-414WSL2	LS-414WSL3	LS-414WSL4	LS-414WSL5
製品名	長作動ステージレール長100mm （粗微動ハンドル）	長作動ステージレール長200mm （粗微動ハンドル）	長作動ステージレール長300mm （粗微動ハンドル）	長作動ステージレール長400mm （粗微動ハンドル）	長作動ステージレール長500mm （粗微動ハンドル）	長作動ステージレール長100mm （粗微動両ハンドル）	長作動ステージレール長200mm （粗微動両ハンドル）	長作動ステージレール長300mm （粗微動両ハンドル）	長作動ステージレール長400mm （粗微動両ハンドル）	長作動ステージレール長500mm （粗微動両ハンドル）
移動方向	X軸1方向
ステージ面	40×40mm
クランプ方式	レバー式
操作部取り付け位置	粗微動片ハンドル					粗微動両ハンドル
送り方式	ラックピニオン式
移動量	60mm	160mm	260mm	360mm	460mm	60mm	160mm	260mm	360mm	460mm
移動量／ツマミ1回転	粗動約25.5mm、微動約3.3mm
目量	1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.05mm	真直度0.1mm	真直度0.15mm	真直度0.2mm	真直度0.25mm	真直度0.05mm	真直度0.1mm	真直度0.15mm	真直度0.2mm	真直度0.25mm
耐荷重	29.4N（3kgf）
質量	0.34kg	0.5kg	0.65kg	0.79kg	0.94kg	0.4kg	0.56kg	0.71kg	0.85kg	1.0kg
主要素材／表面処理	アルミ合金／黒アルマイト梨地

LS-414L1

移動方向：X軸1方向
ステージ面：40×40mm
クランプ方式：レバー式
操作部取付位置：片ハンドル
移動機構／送り方式：ラックピニオン式
移動量：レール上60mm
移動量/ツマミ1回転：約18mm
目量：1mm
感度：0.1mm
移動ガイド：アリ
移動精度：真直度0.05mm
耐荷重：29.4N（3kgf）
質量：0.26kg
主要材質／表面処理：アルミ合金／黒アルマイト梨地

使用例

ワークとセンサの位置決めに

ブロックを2つ結合して大きな試料台に

光学ユニットのピント調整に

開発秘話

会社設立以来の製品で当初オスアリとメスアリをすり合わせて製造していましたが、研究を重ね、調整にて精度を出せるようにしました。調整コストを下げることで提供価格の引き下げが可能になりました。

型番リスト

表示件数

型番

移動量（範囲選択）

(mm)

テーブルサイズ(厚み) H

(mm)

移動量/ツマミ１回転

操作部取付位置

レール長

RoHS?

最小発注数量

±10.1～30.0	30	約18mm	片ハンドル	100mm	10	1個
±30.1～	30	約18mm	片ハンドル	200mm	10	1個
±30.1～	30	約18mm	片ハンドル	300mm	10	1個
±30.1～	30	約18mm	片ハンドル	400mm	10	1個
±30.1～	30	約18mm	片ハンドル	500mm	10	1個
±10.1～30.0	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	100mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	200mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	300mm	10	1個
±30.1～	-	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	400mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	500mm	10	1個
±10.1～30.0	30	約18mm	両ハンドル	100mm	10	1個
±30.1～	30	約18mm	両ハンドル	200mm	10	1個
±30.1～	30	約18mm	両ハンドル	300mm	10	1個
±30.1～	30	約18mm	両ハンドル	400mm	10	1個
±30.1～	30	約18mm	両ハンドル	500mm	10	1個
±10.1～30.0	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	100mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	200mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	300mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	400mm	10	1個
±30.1～	30	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	500mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,899円 ( 24,089円 )	3日目
22,899円 ( 25,189円 )	4日目
24,899円 ( 27,389円 )	4日目
26,899円 ( 29,589円 )	4日目
29,899円 ( 32,889円 )	4日目
20,373円 ( 22,410円 )	在庫品1日目当日出荷可能
29,899円 ( 32,889円 )	4日目
32,899円 ( 36,189円 )	3日目
34,899円 ( 38,389円 )	4日目
39,855円 ( 43,841円 )	4日目
20,775円 ( 22,853円 )	11日目
25,682円 ( 28,250円 )	在庫品1日目当日出荷可能
26,168円 ( 28,785円 )	11日目
28,189円 ( 31,008円 )	11日目
29,716円 ( 32,688円 )	11日目
31,627円 ( 34,790円 )	11日目
33,899円 ( 37,289円 )	11日目
37,804円 ( 41,584円 )	11日目
36,438円 ( 40,082円 )	11日目
38,250円 ( 42,075円 )	11日目

詳細情報

基本情報

基本情報

ラックピニオン送りのステージ部と長さの違うレールを組み合わせた移動ユニット。
【特長】
・移動ガイドにアリ溝（D-T方式）を使用。
・レール長さが100mm、200mm、300mm、400mm、500mmと5種類用意。
・ハンドルは片軸、両軸の2種類。
・ハンドル1回転が約18mm移動と粗動約25.5mm微動約3.3mmの粗微動の2種類用意。
・すべてにレバー式クランプがついており、固定が可能。
【用途】
・センサ、カメラ等の位置決めに最適。
・光学実験の移動ユニットに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
DT X軸ステージ（手動ステージ）
送り方式が異なる30mm×30mmサイズのX軸方向の移動ユニットです。
中央精機
X軸フィックスステージ（手動ステージ）
ロックレス機構を採用した、位置調整後に動かないステージです。自然ロック式により、バックラッシを防止しています。
